Назначение изделия

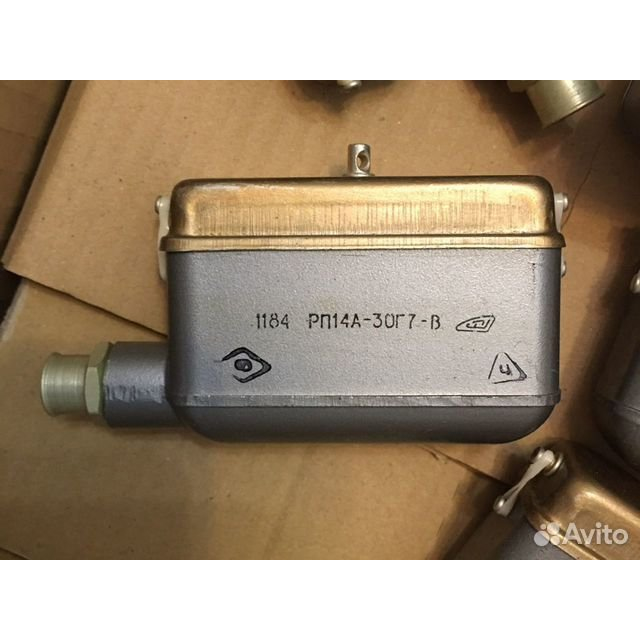

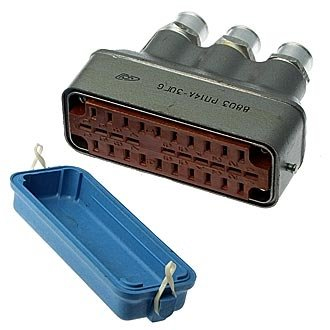

РП14А-30Г7 — кабельная электрическая розетка прямоугольной формы с угловым кожухом. Изделие предназначено для работы в цепях постоянного, переменного и импульсного токов. Розетка относится к категории РП14, артикул — 40715. По типу это соединитель низкочастотный, нормальных габаритов, рассчитанный на наружный монтаж.

Изделие применяется для разъёмного подключения кабельных линий в электротехническом оборудовании. Наличие углового кожуха позволяет удобно подводить кабель в условиях ограниченного пространства и сохранять компактность монтажа. Универсальный металлический корпус с замком и втулкой для крепления кабеля обеспечивает фиксацию соединения и защиту контактной группы от внешних воздействий.

Конструкция и особенности

Корпус розетки выполнен из металла и оснащён замком, а также втулкой для крепления кабеля. Конструкция включает 30 контактов с «плавающим» механизмом и серебряным покрытием. Шаг между контактами составляет 5,5 мм, расстояние между рядами — 13 мм.

«Плавающий» механизм контактов компенсирует незначительные смещения при сочленении и расчленении, что снижает механические напряжения в контактной группе. Серебряное покрытие контактов поддерживает стабильное электрическое соединение при эксплуатации в заявленных режимах.

Электрические характеристики

• Рабочий ток на один контакт при равномерной нагрузке — 5 А.
• Максимальное напряжение — 800 В (амплитуда).
• Сопротивление контактов — 3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2550 В.

Габариты, масса и эксплуатационные параметры

Габаритные размеры изделия: 119,5 на 32,5 на 64 мм. Масса без заглушки — до 137 г, с заглушкой — до 158 г.

Рабочий диапазон температуры воздуха — от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Изделие выдерживает пониженное давление 10 в степени минус 12 мм рт. ст.

Розетка рассчитана на воздействие синусоидальной вибрации: в диапазоне частот от 1 до 200 Гц при ускорении 100 метров в секунду в квадрате; в диапазоне частот от 1 до 2000 Гц при ускорении 50 метров в секунду в квадрате. Климатическое исполнение — УХЛ.

Срок сохраняемости — 15 лет. Допустимое число сочленений и расчленений — 1000 циклов.

Сведения о товаре

• Артикул: 40715.
• Категория: РП14.
• Год: 91.
