Назначение и область применения

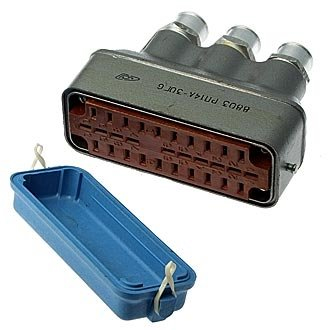

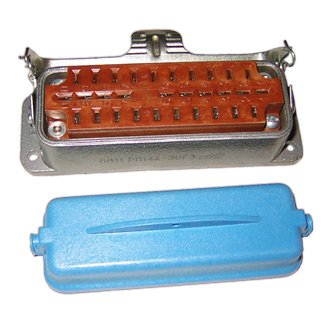

РП14А-30Г3 «1» — низкочастотный прямоугольный электрический разъем серии РП14А, который обычно выполняется в виде розетки. Изделие предназначено для соединения цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Разъем применяется для внутреннего или наружного монтажа в приборах и аппаратуре, где требуется надежное соединение большого числа сигнальных и силовых цепей.

Конструкция рассчитана на эксплуатацию в широком диапазоне климатических и механических нагрузок. Основные сферы применения — электронная и электрорадиотехническая аппаратура, промышленное оборудование и военная техника. Серия РП14А обеспечивает стабильное сочленение при многократных циклах соединения и разъединения, поэтому разъем подходит для устройств с повышенными требованиями к надежности электрического контакта.

Основные технические параметры

Электрические характеристики

• Количество контактов — 30.
• Максимальное рабочее напряжение — до примерно 800 В амплитудного значения.
• Максимальный рабочий ток — до 5 А на один контакт.
• Сопротивление контактов — не более нескольких миллиом; в зависимости от исполнения и нормативного документа обычно указывается диапазон от 3 до 30 мОм.
• Рабочий диапазон частот переменного тока — до 3 МГц.

Конструктивные особенности

Корпус разъема металлический, универсальный, оснащен замками-фиксаторами. Предусмотрена возможность прямого или углового ввода кабеля. В конструкции имеются направляющие элементы-ловители, которые облегчают сочленение с ответной вилкой и снижают риск повреждения контактов. Контакты выполнены плавающими и часто имеют серебряное или иное металлическое покрытие. Такое исполнение повышает надежность соединения и стабильность переходного сопротивления.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур. В зависимости от исполнения и конкретного нормативного документа диапазон составляет от порядка минус 60 градусов Цельсия до плюс 100 или плюс 140 градусов Цельсия. Разъем выполнен во всеклиматическом исполнении, которое соответствует категории В или УХЛ. Допускается эксплуатация при повышенной влажности и значительных вибрационных нагрузках. Эти свойства позволяют применять соединитель в жестких условиях, характерных для промышленной и специализированной аппаратуры.

Сведения о товаре

Артикул изделия — 40713. Категория — РП14. В характеристиках товара указана приемка «1» и год 91. Эти данные относятся к конкретной позиции и должны учитываться при подборе совместимых компонентов и оформлении технической документации. Производитель в исходных данных не указан.
