Назначение и обозначение изделия

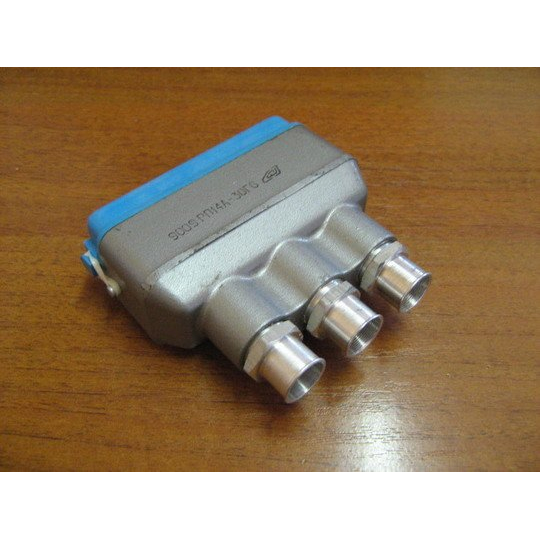

РП14А‑30‑7 / КУ‑20‑1 кожух «1» представляет собой угловой кабельный кожух, применяемый в составе прямоугольного низкочастотного электрического соединителя серии РП14А. Изделие предназначено для внешнего подключения кабеля к блоку, прибору или шкафу управления в электро‑ и радиотехнической аппаратуре. Кожух выполняет функцию защитного корпуса кабельной части разъёма и обеспечивает угловой вывод жгута, что особенно важно при ограниченном монтажном пространстве.

Маркировка РП14А‑30‑7 / КУ‑20‑1 несёт в себе следующую информацию. Обозначение «РП14А» указывает на принадлежность к серии прямоугольных соединителей общего назначения с ручным сочленением и унифицированным кожухом. Число «30» означает количество контактов в блоке соединителя. Цифра «7» в конструктивном исполнении определяет кабельную часть с угловым, то есть повёрнутым, кожухом. Обозначение «КУ‑20‑1» относится к каталожному или спецификационному наименованию именно углового кожуха для кабельного варианта соединителя РП14А.

Конструктивные особенности и защитные функции

Кожух КУ‑20‑1 выполняет роль защитного корпуса для кабельной части разъёма, через который осуществляется вывод кабеля. Конструкция кожуха обеспечивает пространственную разгрузку кабеля от изгибов и механических нагрузок, что снижает риск повреждения проводников в месте соединения. Изделие способствует повышению вибро‑ и ударной стойкости всего соединителя в сборе, а также защищает контакты и изолятор от механических повреждений как в процессе монтажа, так и при длительной эксплуатации.

Кожух относится к всеклиматическому исполнению и обеспечивает защиту от пыли и брызг. Угловая форма вывода кабеля позволяет компактно разместить кабельную часть в условиях жёсткого монтажного пространства, что характерно для промышленного и специального оборудования. Применение кожуха данного исполнения даёт возможность организовать аккуратный боковой выход жгута, не создавая избыточных радиусов изгиба кабеля.

Условия применения и эксплуатационные параметры

Соединители серии РП14А с кожухом КУ‑20‑1 рассчитаны на работу в цепях постоянного, переменного и импульсного токов. Рабочие токи в таких соединителях достигают значений порядка 5 ампер, а рабочие напряжения составляют величины порядка сотен вольт. Всеклиматический диапазон температур эксплуатации лежит в пределах примерно от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать изделие в самых различных климатических зонах и условиях.

Область применения охватывает промышленное оборудование, контрольно‑измерительную аппаратуру, блоки питания, системы автоматики и специальную технику. Угловой кожух седьмого исполнения особенно востребован в случаях, когда необходимо вывести кабель в ограниченном по глубине пространстве или обеспечить направленную прокладку жгута вдоль корпуса прибора. Изделие подходит для многократных сочленений и расчленений, сохраняя стабильность электрических и механических характеристик в течение всего срока службы.

Применение кожуха КУ‑20‑1 позволяет завершить кабельную сборку соединителя РП14А, обеспечив надёжную фиксацию кабеля, защиту мест пайки или обжима контактов, а также общую механическую целостность узла. Благодаря стандартизированной конструкции кожух совместим с кабельными частями соединителей РП14А соответствующего типоразмера и контактности.
