Назначение изделия

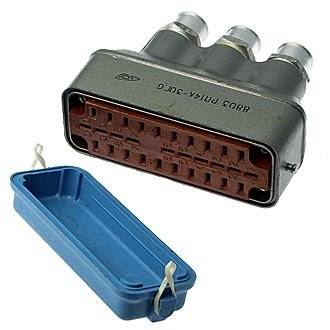

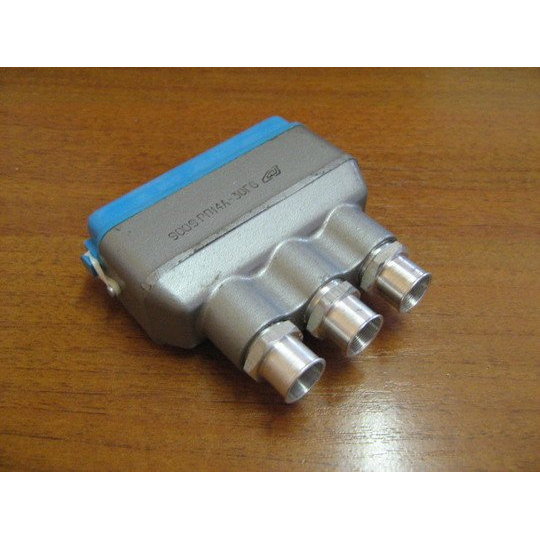

РП14А-30Ш7 / КУ-20-1 представляет собой кабельную вилку прямоугольного низкочастотного соединителя, укомплектованную угловым кожухом типа «1». Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного токов в составе радиоэлектронной аппаратуры, промышленного оборудования и систем железнодорожной автоматики. Соединитель обеспечивает разъёмное соединение кабельных линий с ответными розетками серии РП14 и применяется там, где требуется надёжный электрический контакт при ограниченном пространстве для подвода кабеля.

Угловое исполнение кожуха позволяет отводить кабель под прямым углом к плоскости сочленения, что особенно важно при монтаже в стеснённых условиях, в шкафах управления, на подвижном составе и в блочных конструкциях. Вилка рассчитана на многократные циклы соединения и разъединения, сохраняя стабильные электрические параметры на протяжении всего срока эксплуатации.

Конструктивные особенности

Соединитель имеет 30 контактов, скомпонованных в три ряда. Шаг между контактами составляет 5,5 мм, расстояние между рядами — 13 мм. Такая компоновка обеспечивает высокую плотность монтажа при сохранении достаточной электрической прочности между соседними цепями. Габаритные размеры изделия — 119,5 × 32,5 × 64 мм, масса около 140 г.

Контактная группа выполнена по штыревой схеме, на что указывает литера «Ш» в обозначении. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стойкость к окислению. Изолятор изготовлен из карболита — материала, устойчивого к нагреву и механическим нагрузкам. Корпус универсальный металлический, оснащён замком для фиксации сочленения, ловители в конструкции отсутствуют.

Кабельный ввод реализован через угловой кожух типа «7», который обеспечивает фиксацию кабеля и защиту мест пайки или обжима от механических воздействий. Изделие изготовлено в соответствии с техническими условиями ТУ бРО.364.024ТУ.

Электрические параметры

• Рабочий ток на один контакт — до 5 А
• Максимальное рабочее напряжение — 800 В (амплитудное значение)
• Сопротивление контактов — не более 3–30 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Электрическая прочность изоляции — 2550 В

Приведённые параметры гарантируют устойчивую работу соединителя в цепях управления, сигнализации и электропитания с умеренными токовыми нагрузками. Серебряное покрытие контактов дополнительно снижает потери в точке соединения и уменьшает нагрев при длительной эксплуатации.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение УХЛ 2.1 допускает применение в регионах с умеренным и холодным климатом, в том числе вне отапливаемых помещений под навесом. Соединитель сохраняет работоспособность при вибрационных нагрузках с ускорением до 40–100 g, что подтверждает пригодность для установки на подвижных объектах и оборудовании, подверженном механическим воздействиям.

Ресурс изделия составляет от 1000 до 3000 циклов сочленения-расчленения. Срок хранения достигает 15 лет при соблюдении условий консервации и складирования. Приёмка изделия соответствует категории «1», что подтверждает прохождение контроля на соответствие техническим условиям.

Рекомендации по применению

Соединитель РП14А-30Ш7 / КУ-20-1 ориентирован на наружный кабельный монтаж в промышленных системах. Угловой кожух упрощает прокладку кабельных трасс в ограниченном пространстве и снижает механическую нагрузку на место ввода. Изделие совместимо с ответными частями серии РП14 и может использоваться для замены ранее установленных вилок аналогичного типоразмера.

При монтаже следует учитывать шаг контактов 5,5 мм и расстояние между рядами 13 мм, что определяет требования к разделке кабеля и подготовке проводников. Рекомендуется производить пайку или обжим контактов с соблюдением температурных режимов, не допуская перегрева изолятора. После монтажа необходимо проверить надёжность фиксации замка корпуса и отсутствие натяжения кабеля в месте ввода.
