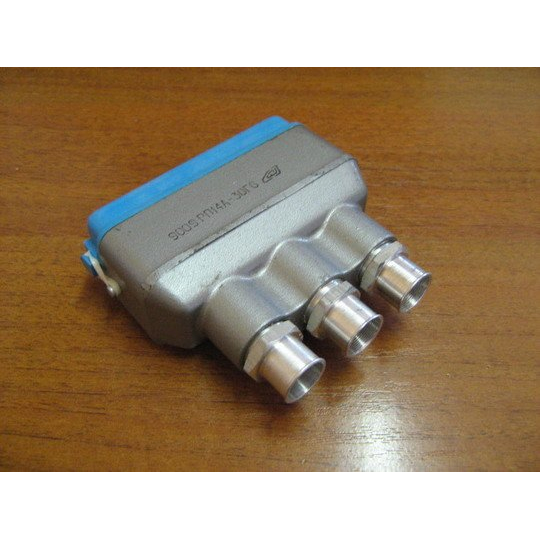

РП14А-30 6 / КП-20-3 кожух

РП14А-30 6 / КП-20-3 представляет собой блочную розетку с прямым кожухом из серии прямоугольных низкочастотных соединителей РП14А. Это электрический разъём с 30 ножевыми контактами, предназначенный для работы в цепях постоянного, переменного (до 3 кГц) и импульсного тока при напряжении до 800 В и токе до 5 А.

Основные характеристики

• Контакты: 30 шт., ножевые, размер 3,5×0,6 мм, из латуни с серебряным покрытием (Ag), шаг между рядами 5 мм, в ряду 6,1 мм.

• Кожух: прямой, из алюминия, серого цвета; метод сочленения врубной.

• Изолятор: карболит, коричневый, размеры 86×23×9 мм; общие габариты изделия 95×30,3×48 мм.

• Монтаж: объёмный механический, пайка электрическая; расстояние между монтажными отверстиями 85 мм.

Условия эксплуатации

Соединитель предназначен для всеклиматического исполнения (В), работает при температурах от -60 до +100 °C, влажности до 98% при +35 °C, давлении от 10⁻¹² до 50,6×10⁴ Па. Имеет ресурс 3000 сочленений, сопротивление контактов ≤30 мОм, изоляции ≥5000 МОм, электрическую прочность 2550 В. Применяется в железнодорожной и промышленной технике, включая оборудование Смоленского завода.
