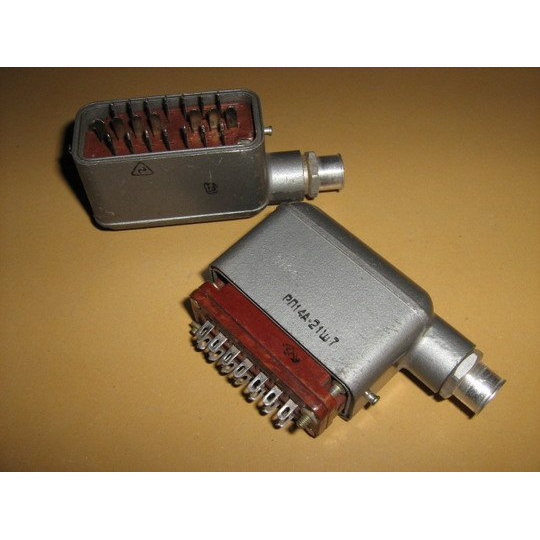

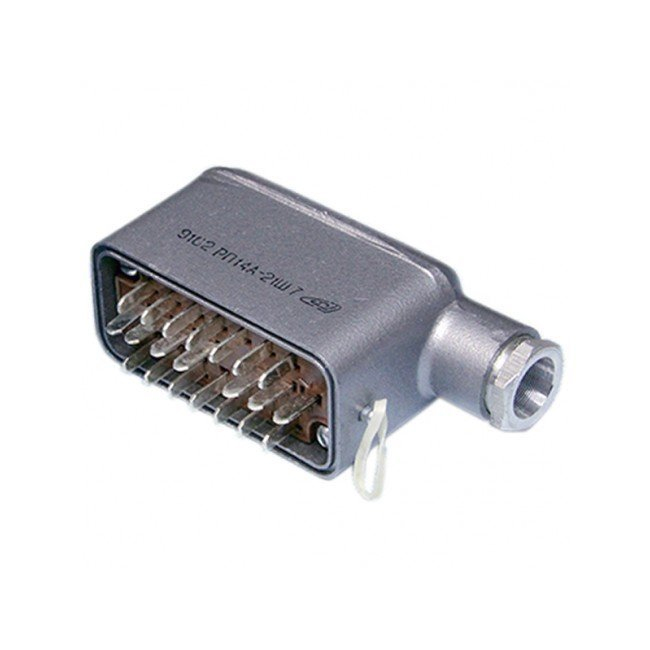

РП14А-21Ш7: особенности прямоугольного электрического соединителя

РП14А-21Ш7 — прямоугольный электрический соединитель, предназначенный для создания разъёмных соединений в цепях радиоэлектронной аппаратуры, промышленной автоматики, измерительных комплексов и специализированного оборудования. Такие разъёмы применяют там, где важны компактность, устойчивость контакта и возможность многократного подключения кабельных жгутов или отдельных модулей.

Маркировка РП14А-21Ш7 помогает идентифицировать исполнение изделия в линейке разъёмов РП14А. Буква «Ш» в обозначении обычно указывает на штыревую часть соединителя, то есть элемент с контактами-штырями, который работает в паре с ответной гнездовой частью.

Назначение РП14А-21Ш7

Разъём РП14А-21Ш7 используют для коммутации электрических цепей внутри аппаратуры и между отдельными блоками. Он подходит для монтажа в устройствах, где требуется обеспечить удобное обслуживание, замену модулей, подключение кабельных сборок и надёжную передачу сигналов питания или управления.

Типичные области применения:

• промышленная автоматика и системы управления;

• контрольно-измерительная техника;

• телекоммуникационное и вычислительное оборудование;

• источники питания и силовые блоки;

• стендовое испытательное оборудование;

• транспортная и специальная электроника;

• аппаратура с модульной компоновкой.

Разъёмное соединение упрощает ремонт и диагностику: вместо перепайки проводов можно разъединить контактную пару, проверить цепи и установить обслуженный или заменённый блок.

Конструкция и принцип работы

РП14А-21Ш7 относится к многоконтактным прямоугольным соединителям. Конструктивно он включает корпус, контактные элементы и узлы фиксации, которые обеспечивают правильное взаимное положение вилочной и розеточной частей.

Штыревая часть разъёма предназначена для установки в ответную гнездовую часть. При сочленении контакты образуют электрическое соединение, а корпус и фиксирующие элементы помогают удерживать пару в рабочем положении и снижают вероятность случайного рассоединения.

Ключевые особенности конструкции:

• прямоугольная форма корпуса, удобная для плотной компоновки оборудования;

• многоконтактное исполнение для одновременного подключения нескольких цепей;

• штыревые контакты для работы с ответной гнездовой частью;

• возможность применения в кабельных жгутах и блочном монтаже;

• упорядоченная контактная группа, облегчающая маркировку проводников;

• пригодность для технического обслуживания и повторных соединений.

На что обратить внимание при подборе

Перед применением РП14А-21Ш7 важно сверить маркировку и конструктивную совместимость с ответной частью. Даже внешне похожие разъёмы могут отличаться числом контактов, расположением ключей, способом монтажа, типом хвостовиков и допустимыми электрическими параметрами.

При подборе следует проверить:

• число рабочих контактов и схему их нумерации;

• соответствие ответной части разъёма;

• тип контактов: штыревые или гнездовые;

• вариант крепления на панели, плате или кабеле;

• способ присоединения проводников;

• сечение и тип используемого провода;

• требования к току, напряжению и переходному сопротивлению;

• условия эксплуатации: вибрация, температура, влажность, загрязнение;

• необходимость экранирования или дополнительной механической фиксации.

Особое значение имеет правильная распиновка. При монтаже кабельной сборки рекомендуется заранее подготовить таблицу назначений контактов, промаркировать провода и проверить отсутствие замыканий до подачи питания.

Монтаж и обслуживание соединителя

Качественный монтаж РП14А-21Ш7 влияет на ресурс всей электрической системы. Контакты должны быть надёжно закреплены, а кабель — защищён от натяжения, перегибов и передачи механической нагрузки на контактную группу.

Практические рекомендации:

• очищайте контакты от пыли, окислов и технологических загрязнений;

• не допускайте перекоса при соединении вилочной и розеточной частей;

• соблюдайте назначение каждого контакта согласно электрической схеме;

• исключайте чрезмерное усилие при сочленении разъёма;

• обеспечивайте разгрузку кабеля от натяжения;

• периодически проверяйте состояние корпуса, фиксаторов и контактных элементов;

• при ремонте заменяйте повреждённые контакты и деформированные детали соединителя.

Если разъём эксплуатируется в условиях вибрации или частых циклов подключения, полезно дополнительно контролировать плотность сочленения и состояние крепёжных элементов. Нестабильный контакт способен вызывать периодические отказы, нагрев соединения, искажение сигналов или потерю питания отдельных цепей.

Преимущества применения РП14А-21Ш7

Использование разъёма РП14А-21Ш7 помогает организовать аккуратную и обслуживаемую коммутацию в электронных и электротехнических устройствах. Многоконтактная конструкция сокращает количество отдельных соединений, упрощает трассировку жгутов и делает оборудование более удобным для диагностики.

К основным преимуществам относятся:

• компактное размещение нескольких электрических цепей;

• удобство модульной сборки аппаратуры;

• возможность быстрого отключения и подключения блоков;

• снижение риска ошибок при организованной маркировке контактов;

• удобство технического обслуживания;

• применение в составе кабельных жгутов и стационарных устройств;

• совместимость с традиционными решениями для отечественной радиоэлектронной аппаратуры.

Итог

РП14А-21Ш7 — функциональный многоконтактный разъём для построения разъёмных электрических соединений в аппаратуре различного назначения. Его применяют в задачах, где необходимы надёжная коммутация, удобство обслуживания и компактная организация кабельных подключений.

Для корректной работы важно использовать совместимую ответную часть, соблюдать распиновку, учитывать условия эксплуатации и выполнять монтаж без механических перегрузок контактов. Правильно подобранный и установленный РП14А-21Ш7 обеспечивает стабильное соединение и упрощает обслуживание оборудования на протяжении всего срока эксплуатации.
