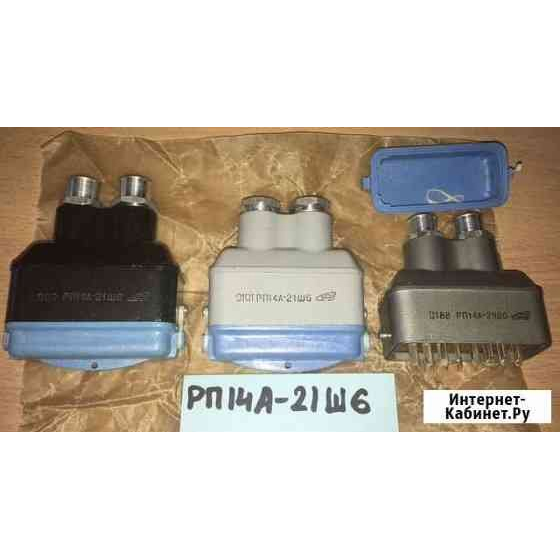

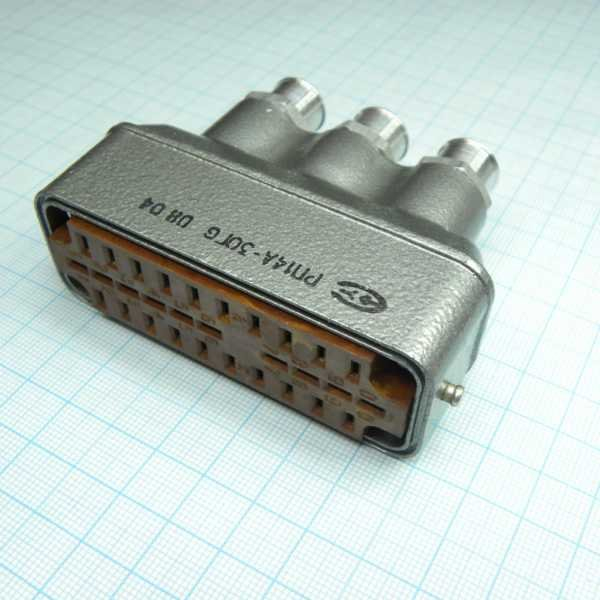

РП14А-21Ш6-В 2012г «5»

Цена:

897 ₽

В наличии: 30 шт.

Технические характеристики

РП14А-21Ш6-В

РП14А‑21Ш6‑В — это низкочастотный прямоугольный электрический разъем‑вилка из серии РП14/РП14А, разработанный для наружного монтажа и эксплуатации в сложных климатических условиях.

Назначение и область применения

Разъемы РП14А применяются в цепях постоянного, переменного и импульсного тока для соединения кабельных и блочных линий в радиоэлектронной, измерительной и промышленной аппаратуре. Они рассчитаны на всеклиматическое исполнение, в том числе с пылебрызгозащитными корпусами и уплотнительными прокладками.

Конструкция и тип разъема

Тип: прямоугольный низкочастотный соединитель, вилка с унифицированным металлическим корпусом.
Количество контактов: 21 шт., обычно с «плавающими» контактами; контакты вилки обычно ножевые, из латуни с серебряным покрытием.
Монтаж: наружный, с прямым или угловым входом кабеля, с креплением проводов пайкой и установкой втулок для фиксации кабеля.

Электрические параметры

Максимальное рабочее напряжение: до 800 В постоянного или переменного тока.
Максимальный рабочий ток на контакт: порядка 5 А.
Сопротивление контактов: не более 3–30 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, электрическая прочность изоляции — около 2550 В.

Климатические и механические условия

Диапазон рабочих температур: примерно от −60 до +100 °С.
Повышенная влажность до 98% при температуре +35 °С, допустимо воздействие вибрации и ударов (до порядка 40–50 g, в зависимости от исполнения).
Соединители рассчитаны на несколько тысяч циклов сочленения‑расчленения и имеют ресурс наработки до 10 000 часов.

Если нужна расшифровка букв в обозначении («Ш6‑В») или подбор совместимой розетки/корпуса, могу это подробно разобрать отдельно.

Описание

РП14А-21Ш6-В

РП14А-21Ш6-В: 21-контактная вилка для надежных низкочастотных соединений

РП14А-21Ш6-В — прямоугольный электрический соединитель серии РП14А, выполненный в виде вилки с 21 ножевым контактом. Изделие применяется для внутреннего объемного монтажа и предназначено для коммутации цепей постоянного, переменного и импульсного тока в аппаратуре промышленного, измерительного, управляющего и специального назначения.

Разъем рассчитан на эксплуатацию в цепях с рабочим напряжением до 800 В и токовой нагрузкой до 5 А на контакт при равномерном распределении тока. Климатическое исполнение «В» указывает на всеклиматический вариант, что делает соединитель подходящим для оборудования, работающего в различных условиях окружающей среды.

Конструкция РП14А-21Ш6-В

Вилка РП14А-21Ш6-В относится к низкочастотным прямоугольным соединителям ручного сочленения. Конструкция с 21 контактом позволяет компактно организовать передачу питания, дискретных сигналов и управляющих цепей в одном интерфейсе.

К ключевым особенностям относятся:

21 штыревой контакт для многопроводного подключения.
Трехрядное расположение контактной группы.
Ножевые контакты с серебряным покрытием, снижающим переходное сопротивление и повышающим стабильность электрического контакта.
Объемный монтаж с присоединением проводников пайкой.
Металлический корпус, обеспечивающий механическую защиту контактной части.
Совместимость с ответной частью соответствующего типоразмера — розеткой серии РП14А.
Возможность применения в оборудовании, где требуется многократное сочленение и расчленение разъема.

Основные характеристики

Параметр	Значение
Тип изделия	Вилка
Серия	РП14А
Число контактов	21
Вид контактов	Штыревые / ножевые
Максимальное рабочее напряжение	До 800 В
Допустимый ток на контакт	До 5 А
Сопротивление контакта	Не более 3 мОм
Сопротивление изоляции	Не менее 5000 МОм
Электрическая прочность изоляции	Не менее 2550 В
Шаг контактов	5,5–6 мм в зависимости от исполнения и документации
Число циклов сочленения	Не менее 1000
Вид электрического монтажа	Пайка
Климатическое исполнение	В — всеклиматическое

Для конкретного изделия следует сверять габаритные, установочные и климатические параметры с паспортом или техническими условиями на его исполнение: отдельные варианты серии могут различаться деталями корпуса, кабельного ввода и приемочными характеристиками.

Где используется разъем

РП14А-21Ш6-В востребован там, где необходимо надежно разъединять и соединять многоконтактные электрические цепи при обслуживании, ремонте или замене модулей. Типичные области применения:

шкафы управления и промышленная автоматика;
измерительные комплексы и контрольно-проверочная аппаратура;
источники питания и распределительные устройства;
системы телемеханики, сигнализации и связи;
приборные панели, блоки управления и электронные модули;
оборудование с повышенными требованиями к механической прочности и стабильности контакта.

Номинал 21 контакт удобен, когда в одном соединителе требуется объединить несколько линий питания, цепи управления, сигнальные проводники и резервные контакты. При проектировании важно учитывать суммарную нагрузку, равномерность распределения тока между контактами, сечение подключаемого провода и допустимый нагрев в реальной компоновке.

Что учитывать при выборе

При подборе РП14А-21Ш6-В необходимо убедиться в соответствии ответной части, числа контактов, типа контактов и конструктивного исполнения корпуса. Нельзя заменять вилку на внешне похожий соединитель без проверки распиновки, посадочных размеров и электрических параметров.

Особое внимание рекомендуется уделить следующим пунктам:

соответствию вилки и розетки одной серии и одного типоразмера;
правильной нумерации контактов при монтаже;
качеству пайки и отсутствию перемычек между соседними выводами;
надежной фиксации кабеля, чтобы механическая нагрузка не передавалась на паяные соединения;
соблюдению предельного тока на каждый контакт;
проверке сопротивления изоляции и электрической прочности после монтажа.

РП14А-21Ш6-В остается практичным решением для построения разъемных многоконтактных соединений в низкочастотных цепях. Сочетание 21-контактной компоновки, рабочего напряжения до 800 В, нагрузки до 5 А на контакт и климатического исполнения «В» позволяет использовать его в ответственных электротехнических системах при условии правильного монтажа и соблюдения требований технической документации.
