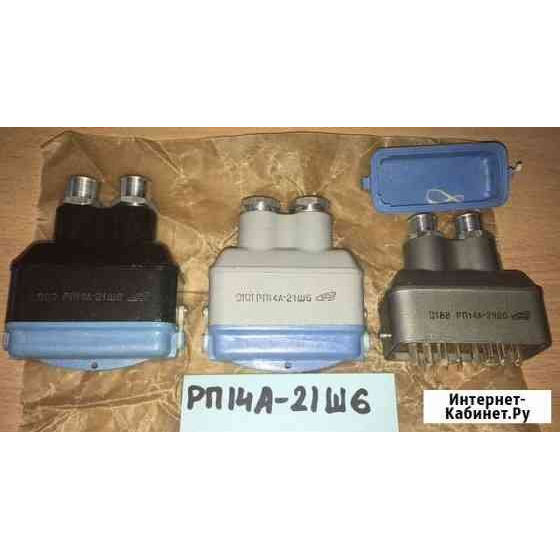

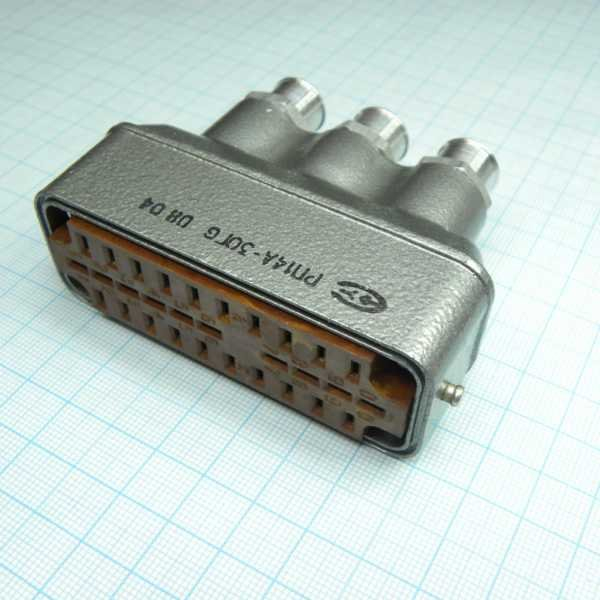

РП14А-21Ш6

РП14А-21Ш6 — это вилка кабельная прямоугольного низкочастотного соединителя серии РП14А с прямым кожухом.

Основное назначение

Соединители типа РП14А предназначены для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока, часто используются во внешних монтажах. Это всеклиматическое изделие с направляющими элементами-ловителями и универсальным металлическим корпусом.

Конструкция

Вилка имеет 21 ножевой контакт размером 3,5×0,6 мм из латуни с серебряным покрытием (Ag), расположенных в 3 ряда с шагом 5,0 мм между рядами и 6,1 мм в ряду. Изолятор из карболита коричневого цвета (длина 57 мм, ширина 23 мм, высота 9 мм), кожух алюминиевый серого цвета с двумя обычными втулками; габариты 70×32×89 мм. Монтаж — объемный механический и пайка электрическая, врубное сочленение без замка.

Технические характеристики

• Максимальное рабочее напряжение: 800 В.

• Рабочий ток на контакт: 5 А.

• Сопротивление контактов: не более 3–30 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 2550 В.

Рабочий диапазон температур — от -60 до +100 °C, климатическое исполнение УХЛ 2.1, вибрация до 40 g (1–3000 Гц), ресурс 3000 циклов сочленения.
