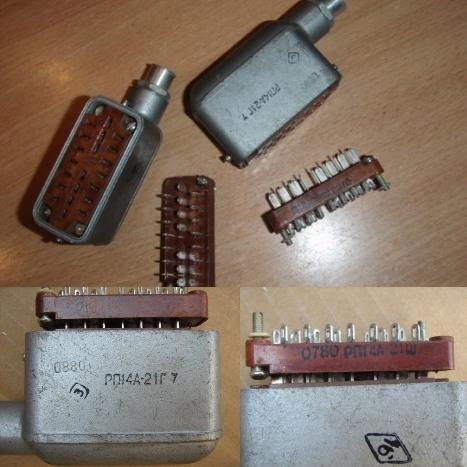

Назначение соединителя РП14а-21Г7 В кожух

РП14а-21Г7-В представляет собой розетку прямоугольного низкочастотного соединителя серии РП14А с 21 контактом и угловым кабельным кожухом. Изделие предназначено для обеспечения надёжного электрического соединения в цепях постоянного, переменного и импульсного тока. Благодаря всеклиматическому исполнению розетка применяется в составе промышленного и специального оборудования, где требуется стабильная работа при воздействии вибрации, перепадов температур и повышенной влажности.

Артикул изделия — 20662. Товар относится к категории РП14. Конструктивно розетка выполнена как блочная часть соединителя с угловым кожухом, что позволяет подводить кабель под углом к плоскости монтажа и экономить пространство внутри шкафов и блоков аппаратуры.

Подтверждённые технические особенности

• Количество контактов — 21.
• Тип контактов — гнездовые, с плавающей конструкцией.
• Покрытие контактов — серебро или химическое пассивное покрытие.
• Рабочее напряжение — до 700–800 В.
• Ток на контакт — до 5 А.
• Сопротивление контактов — не более 3–80 мОм.
• Электрическая прочность изоляции — 2550 В.
• Рабочая температура — от минус 60 до плюс 100 или плюс 125 градусов Цельсия в зависимости от исполнения.
• Шаг контактов — 5,5 мм, расстояние между рядами — 13 мм.
• Монтаж проводов — пайкой объёмным методом.
• Степень защиты — пылебрызгозащищённая, с уплотнителем.
• Исполнение корпуса — унифицированный металлический корпус, всеклиматическое исполнение УХЛ или В по ГОСТ 15150-69.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 2000 Гц с ускорением до 50g. Ресурс работы составляет не менее 1000 сочленений-расчленений, а наработка — не менее 7000 часов.

Применение и условия эксплуатации

Розетка РП14а-21Г7 В кожух применяется для наружного монтажа в промышленных и специальных системах. Угловой кожух с индексом 7 обеспечивает кабельный ввод под углом, что упрощает прокладку жгутов и снижает механическую нагрузку на места пайки. Плавающие гнездовые контакты облегчают сочленение с ответной частью и компенсируют небольшие неточности взаимного расположения соединителей.

Всеклиматическое исполнение по ГОСТ 15150-69 допускает эксплуатацию изделия в широком спектре климатических зон. Уплотнитель обеспечивает пылебрызгозащищённость, что важно для оборудования, работающего в цехах, на открытых площадках под навесом и в других условиях повышенной запылённости. Монтаж проводов выполняется пайкой объёмным методом, что обеспечивает надёжный электрический контакт и устойчивость к вибрации.

Год выпуска, указанный в карточке товара, — 2011. Производитель в предоставленных данных не указан. Комплектация, страна производства, гарантийные условия и сведения о сертификатах в исходной информации отсутствуют.
