Назначение изделия

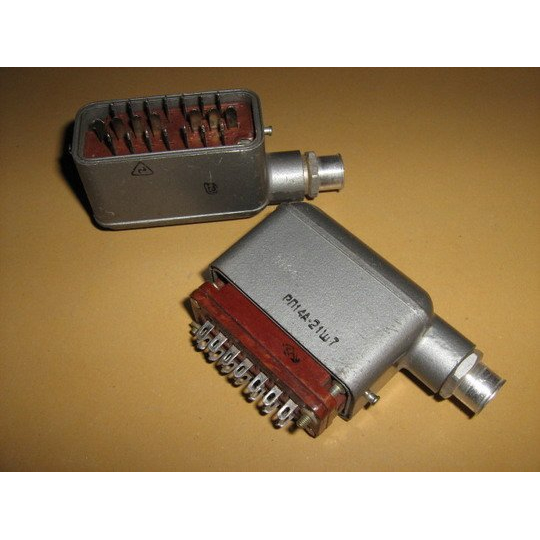

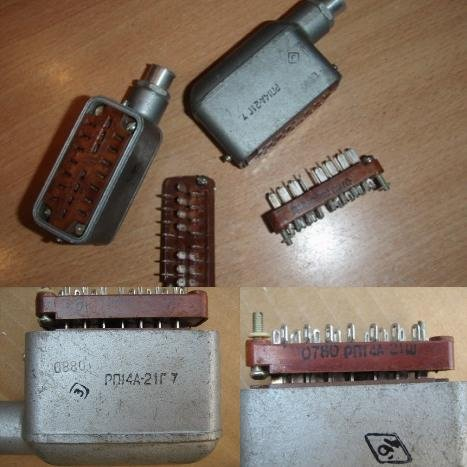

РП14А-21.4 кожух представляет собой блочную часть вилки или розетки серии низкочастотных прямоугольных соединителей РП14А, конструктивно дополненную проходным кожухом. Основное назначение данного элемента — организация прохода кабеля через корпус разъёма с обеспечением надёжной фиксации и уплотнения. Проходной кожух нормализует выход кабельной линии в одну из плоскостей кожуха, формируя предсказуемое и стабильное направление трассы подключения. Такое решение защищает монтажные части соединителя от механических воздействий, предотвращает излом проводников в месте ввода и способствует сохранению целостности электрических соединений в условиях вибраций и перемещений оборудования.

Изделие применяется в составе радиоэлектронной аппаратуры, промышленных блоков управления, транспортных систем и измерительных комплексов, где требуется разъёмное соединение с кабельным вводом и дополнительной защитой места монтажа. Конструкция с проходным кожухом востребована при необходимости прокладки кабеля внутри корпусов приборов, шкафов автоматики и распределительных модулей.

Конструктивные особенности и маркировка

Кожух выполнен как цельный металлический корпус, что обеспечивает эффективное экранирование и жёсткое крепление кабельной линии. Внутренняя полость предусматривает элементы для фиксации кабеля и зажима экранирующей оплётки, благодаря чему достигается стабильное положение проводников и снижается влияние внешних электромагнитных помех. Ориентация проходного отверстия позволяет вывести кабель параллельно или под углом к плоскости монтажа, что упрощает компоновку соединителя в приборных блоках и стойках с ограниченным внутренним пространством.

Маркировка РП14А-21.4 расшифровывается следующим образом:

• РП14А — тип низкочастотного прямоугольного соединителя с унифицированным металлическим кожухом;
• 21 — количество контактов в соединителе;
• .4 — блочная часть с проходным кожухом, при котором кабель входит с одной стороны и выходит с другой через отверстие в кожухе.

Количество контактов 21 определяет область применения изделия в цепях средней плотности монтажа, где требуется передача нескольких сигнальных и питающих линий в едином разъёмном узле. Исполнение с проходным кожухом сохраняет унификацию посадочных и ответных частей со всей серией РП14А, что допускает совместимость с соответствующими ответными элементами той же серии без изменения установочных размеров.

Эксплуатационные свойства и условия применения

Соединители серии РП14А, включая исполнение РП14А-21.4 с проходным кожухом, рассчитаны на рабочее напряжение до 800 В. Токовая нагрузка составляет порядка нескольких ампер и определяется конкретным вариантом исполнения контактной группы. Климатическое исполнение относится к всеклиматической категории УХЛ, что подтверждает пригодность изделия для эксплуатации в умеренном и холодном климате. Рабочий диапазон температур охватывает значения примерно от −60 до +100…125 °C, обеспечивая стабильную работу как в условиях низких отрицательных температур, так и при повышенном тепловыделении внутри аппаратуры.

Металлический кожух защищает внутренние монтажные соединения от пыли, влаги и механических повреждений, а также выполняет функцию экрана, снижающего наводки на сигнальные цепи. Изделие подходит для монтажа в бортовых и стационарных электронных устройствах, включая промышленное оборудование, транспортную электронику, испытательные стенды и аппаратуру связи. Проходная конструкция позволяет аккуратно организовать ввод кабеля внутрь корпуса, исключая резкие перегибы и случайное выдёргивание проводников при обслуживании или транспортировке техники.

Применение и установка

РП14А-21.4 кожух устанавливается как составная часть блочного соединителя при сборке кабельных сборок и внутренней коммутации приборов. Кабель заводится через проходное отверстие, фиксируется штатными элементами кожуха, после чего проводники подключаются к контактной группе согласно схеме соединений. Такая последовательность обеспечивает аккуратный монтаж и возможность последующей замены кабельной линии без повреждения контактных элементов.

Изделие используется в тех случаях, когда разъём должен находиться на корпусе прибора или на панели, а кабельный вывод требуется направить внутрь корпуса либо вдоль его поверхности. Проходной кожух обеспечивает упорядоченный ввод, снижая нагрузку на контакты и повышая общую надёжность соединения в условиях вибраций, тряски и многократных циклов сочленения.
