Назначение изделия

РП14А-21 представляет собой заглушечную часть прямоугольного электрического соединителя серии РП14А. Изделие предназначено для закрытия свободного гнезда разъёма и защиты его контактов от внешних воздействий в условиях, когда кабельная или ответная часть временно либо постоянно не подключена. Заглушка используется в электрических цепях постоянного, переменного и импульсного тока, прежде всего в аппаратуре связи, системах автоматики и устройствах железнодорожной сигнализации.

Основная задача заглушки — исключить попадание пыли, влаги и посторонних предметов внутрь разъёма, предотвратить механическое повреждение контактных элементов и сохранить работоспособность соединителя на всём протяжении эксплуатации. Изделие выполняет также функцию имитационной части при проверке монтажа, наладке оборудования и хранении блоков с неполной комплектацией.

Конструкция и особенности

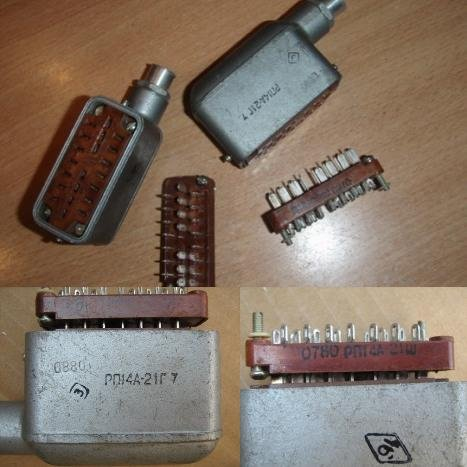

РП14А-21 выполнена как корпусная часть разъёма РП14А с 21 посадочным местом под контакт, но без электрических выводов. Это означает, что заглушка несёт исключительно механическую функцию и не участвует в передаче сигналов или питания.

Ключевые конструктивные особенности:

• металлический корпус, обеспечивающий жёсткую фиксацию в ответной части разъёма;
• наличие замка-зажима для надёжного удержания заглушки в гнезде при вибрационных и ударных нагрузках;
• направляющие-ловители, упрощающие установку и исключающие ошибку при монтаже;
• посадочные места под 21 контакт без токопроводящих элементов, полностью повторяющие геометрию контактной группы разъёма РП14А.

Корпусное исполнение повторяет габариты и присоединительные размеры штатного соединителя, что позволяет устанавливать заглушку в те же монтажные позиции без дополнительных переходников и доработок.

Условия применения и эксплуатационные параметры

Заглушка РП14А-21 рассчитана на совместное применение с соединителями РП14А, которые допускают эксплуатацию при максимальном рабочем напряжении до 800 В амплитудного значения и токе до 5 А на контакт. Сам соединитель отличается высоким сопротивлением изоляции — не менее 5000 МОм — и электрической прочностью изоляции порядка 2500 В, что косвенно подтверждает высокие требования к защите свободных гнёзд от загрязнения и увлажнения.

Изделие допускается к использованию во всеклиматическом исполнении, характерном для серии РП14А. Рабочий диапазон температур составляет примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Заглушка сохраняет работоспособность при повышенной влажности окружающей среды, а также в условиях вибрационных нагрузок с ускорением до 10g в диапазоне частот до 200 Гц.

Типичные места установки — релейные ящики, пульты управления, блоки автоматики и телемеханики, шкафы железнодорожной сигнализации, где отдельные разъёмы могут оставаться незадействованными на этапе пусконаладки или при поэтапном вводе оборудования в эксплуатацию.

Монтаж и обслуживание

Установка заглушки не требует специального инструмента: изделие вставляется в свободное гнездо разъёма до защёлкивания замка-зажима. Направляющие-ловители исключают неправильную ориентацию при монтаже. Снятие выполняется в обратном порядке после отведения фиксирующего элемента.

При длительной эксплуатации рекомендуется периодически осматривать заглушку на предмет механических повреждений, следов коррозии и ослабления фиксации. Металлический корпус допускает очистку сухой ветошью, при необходимости — с применением нейтральных чистящих средств, не содержащих абразивных частиц. Особое внимание следует уделять состоянию замка-зажима, поскольку именно он обеспечивает герметичность прилегания и защиту контактов от пыли и влаги.

РП14А-21 поставляется как самостоятельное изделие и может использоваться на любых объектах, где применяются прямоугольные соединители серии РП14А с соответствующим количеством контактов. Артикул изделия — 40698.
