Назначение

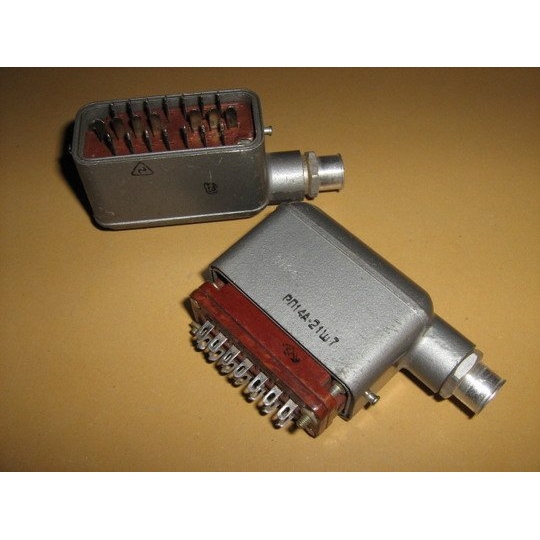

РП14А-21 скоба представляет собой электрический прямоугольный соединитель вилочного типа, оснащённый 21 контактом. Изделие предназначено для внутреннего и наружного монтажа в электрических цепях постоянного, переменного и импульсного тока. Соединитель обеспечивает надёжное соединение и разъединение цепей в составе радиоэлектронной аппаратуры, включая железнодорожное оборудование, системы автоматики и телемеханики СЦБ, а также промышленные системы различного назначения.

Благодаря конструктивным особенностям и применяемым материалам, скоба стабильно работает в условиях вибрационных нагрузок до 40 g и частот до 3 кГц. Это позволяет использовать её в аппаратных блоках, вагонах и устройствах, где требуется высокая механическая стойкость и сохранение электрического контакта при внешних воздействиях.

Подтверждённые особенности

Изделие рассчитано на максимальное рабочее напряжение от 700 до 800 В. Допустимый ток на каждый контакт достигает 5 А. Сопротивление контактов составляет не более 3–30 мОм, что обеспечивает стабильное электрическое соединение при эксплуатации.

Контакты изготовлены из латуни и имеют серебряное или химическое пассивирование. Конструкция контактов — плавающая, она обеспечивает точное сопряжение с ответной частью. Шаг между контактами составляет от 5,5 до 6,1 мм, расстояние между рядами — от 5 до 13 мм.

Корпус скобы выполнен из алюминия и оснащён замками, направляющими ловителями и втулкой для кабеля. Ввод кабеля может быть прямым или угловым. Изолятор изготовлен из карболита. Ножевые контакты имеют размер 3,5 на 0,6 мм. Монтаж производится пайкой, крепление — объёмное.

Рабочий температурный диапазон — от минус 60 до плюс 100–125 градусов Цельсия. Климатическое исполнение — УХЛ. Изделие имеет пылебрызгозащиту и ресурс до 3000 соединений.

Применение

Соединитель применяется для внутриблочных и межблочных соединений в аппаратуре железнодорожной автоматики, телемеханики и систем СЦБ. Он используется в блоках аппаратуры и вагонах, где требуется устойчивость к вибрациям и перепадам температур. Отдельные исполнения, например РП14А-21Ш3, имеют приборный кожух и предназначены для блочного монтажа.

Технические параметры

• Тип соединителя — вилка прямоугольная
• Количество контактов — 21
• Максимальное напряжение — от 700 до 800 В
• Рабочий ток на контакт — до 5 А
• Сопротивление контактов — не более 3–30 мОм
• Материал контактов — латунь с серебряным или химическим пассивированием
• Шаг контактов — от 5,5 до 6,1 мм
• Расстояние между рядами — от 5 до 13 мм
• Размер ножевых контактов — 3,5 на 0,6 мм
• Материал корпуса — алюминий
• Материал изолятора — карболит
• Способ монтажа — пайка, объёмное крепление
• Ввод кабеля — прямой или угловой
• Климатическое исполнение — УХЛ
• Диапазон рабочих температур — от минус 60 до плюс 100–125 градусов Цельсия
• Пылебрызгозащита — есть
• Ресурс — до 3000 соединений
• Стойкость к вибрациям — до 40 g
• Стойкость к частотам — до 3 кГц
