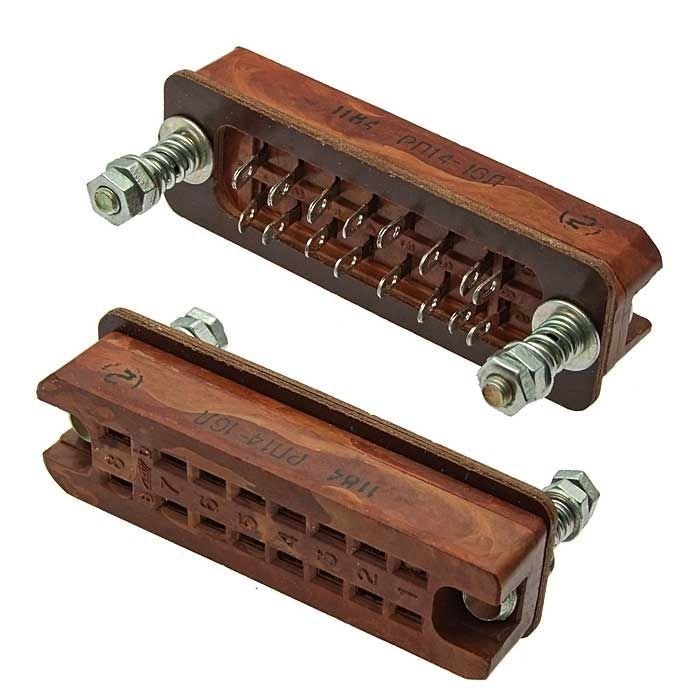

РП14- ловитель для розетки

РП14 — это серия электрических прямоугольных соединителей низкочастотного типа, предназначенных для работы в цепях постоянного, переменного (до 3 кГц) и импульсного токов. Розетки РП14 (например, модели с маркировкой типа РП14-30Л или РП14-30Л-В) оснащены направляющими элементами-ловителями, которые обеспечивают точное позиционирование и надежное соединение с вилкой.

Основные характеристики

Контакты в розетках РП14 — ножевые, плавающие, из латуни с серебряным покрытием (Ag), с размерами 3,5×0,6 мм и шагом 6,1 мм в ряду (7 мм между рядами). Максимальное рабочее напряжение достигает 800 В, ток — до 5 А, сопротивление контактов — не более 30 мОм, а электрическая прочность изоляции — 2550 В. Изолятор обычно выполнен из карболита коричневого цвета, габариты для 30-контактной модели — около 82–83×30–32×28–33 мм.

Конструкция и монтаж

Розетки предназначены для внутреннего объемного монтажа методом пайки, с врубным сочленением и установочными отверстиями диаметром 4,2 мм (расстояние между ними — 74 мм). Ловители реализованы в виде втулки, без замка фиксации в базовых моделях, корпус без кожуха; работают в любом положении при температурах от -60 до +100 °C и влажности до 98%. Ресурс — 3000 сочленений, наработка — не менее 10 000 часов.

Область применения

Соединители РП14 применяются в промышленной электронике, включая железнодорожное оборудование, благодаря всеклиматическому исполнению и устойчивости к вибрациям (до 40 g) и широкому диапазону давлений. Модели типа РП14А отличаются металлическими корпусами с замками для наружного монтажа.
