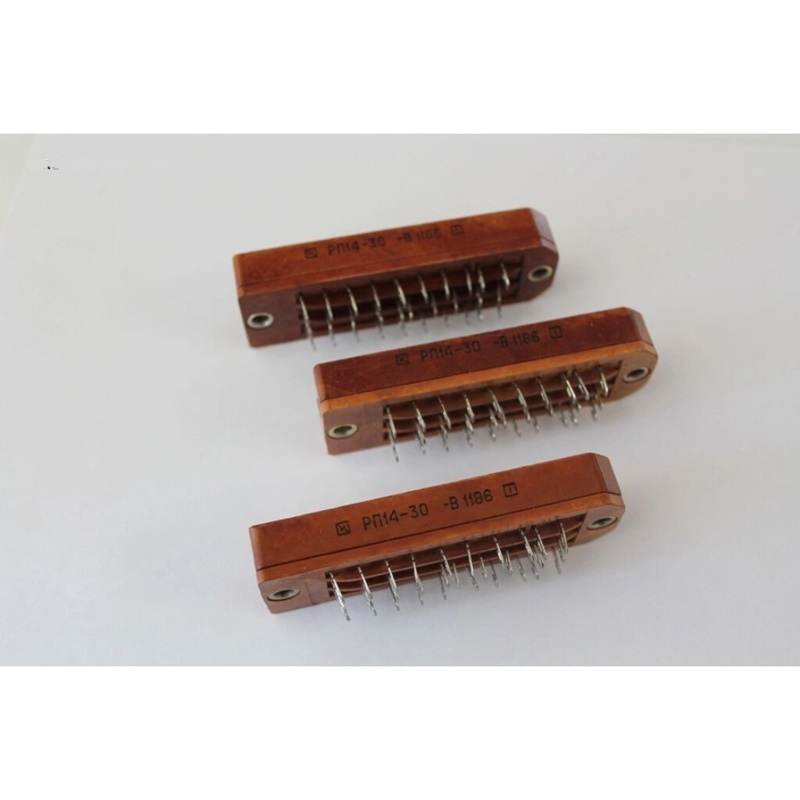

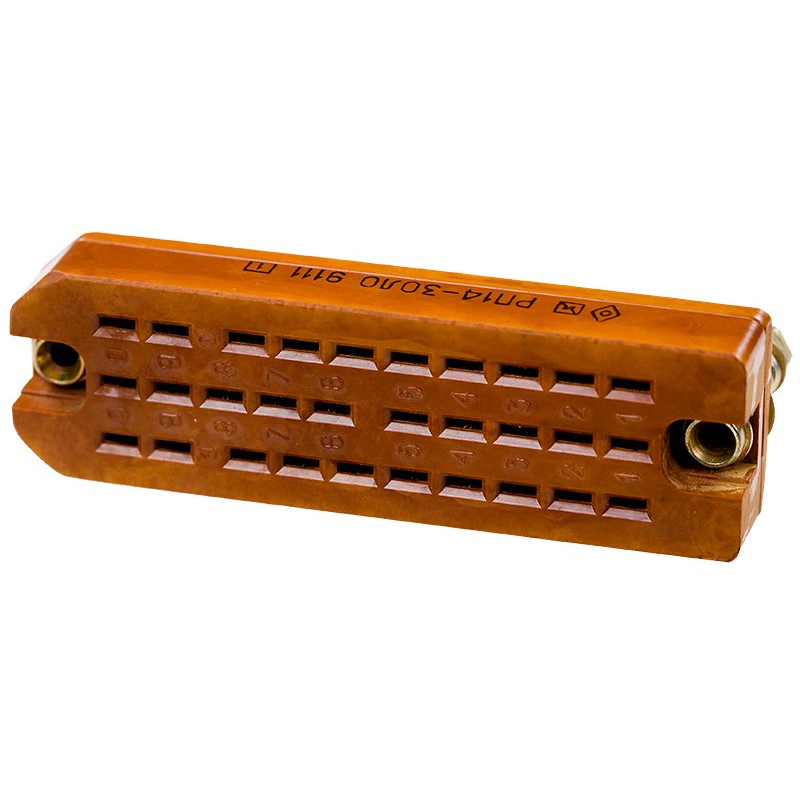

РП14‑30 «РОЗЕТКИ 2‑КОНТ. 2‑Й ВАР. 5» — это розетка из серии низкочастотных прямоугольных соединителей РП14, предназначенных для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока.

Что означает маркировка

• РП14‑30 — тип соединителя: ручное сочленение/расчленение, прямоугольный, низкочастотный, с 30 контактов.

• 2‑КОНТ. 2‑Й ВАР. 5 обычно относится к исполнению изолятора и конструкции контактов:

  • 2‑й вариант конструкции изолятора (часто карболит или аналогичный материал);

  • наличие определённого типа ловителей/направляющих, иногда обозначается «Л» или «‑В».

Основные технические особенности

• Количество контактов в розетке — 30 , шаг контактов обычно около 5,5 мм .

• Каждый контакт рассчитан на рабочий ток до 5 А при равномерной нагрузке и максимальное рабочее напряжение порядка 700–800 В (амплитудное значение).

• Сопротивление контактов не превышает 3 мОм , сопротивление изоляции — не менее 5000 МОм ; электрическая прочность изоляции — не менее 2550 В .

Условия эксплуатации и конструкция

• Климатическое исполнение — всеклиматическое (УХЛ, В) по ГОСТ 15150, допустим диапазон температур примерно от −60 до +100 °C .

• Розетка рассчитана на тысячи сочленений–расчленений , при этом declared наработка — 10 000 часов и срок сохраняемости порядка 15 лет .

• Корпус выполнен из изоляционного материала (часто карболит/аналог) и имеет крепёжные отверстия для монтажа в панель или корпус оборудования.

Применение

Эти розетки РП14‑30 используются в промышленной и военной электронике, радиолокационных и измерительных приборах, а также в системах автоматики, где требуется надёжный низкочастотный соединитель внутреннего монтажа.

Если уточните, что именно вас интересует (сечение провода, как подключаются «2 контакта», или габаритные/установочные размеры именно 2‑го варианта), могу разобрать это отдельно.
