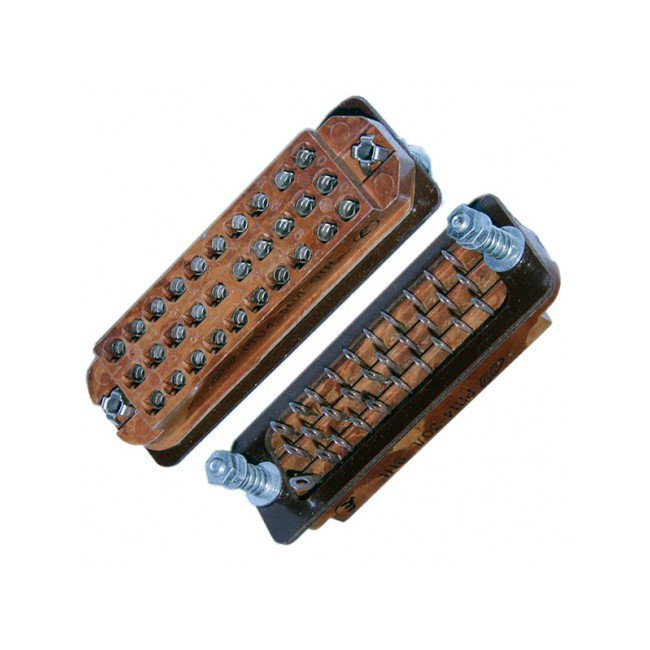

РП14-30 РОЗЕТКИ 2-КОНТ 2-Й ВАР (Э) — это розетка прямоугольного низкочастотного соединителя серии РП14 с 30 контактами, второго варианта исполнения (облегчённый изолятор), всеклиматического типа.

Назначение

Разъём предназначен для внутреннего объёмного монтажа в электрических цепях постоянного, переменного (до 3 кГц) и импульсного тока. Он соединяет цепи с нагрузкой до 5 А и напряжением до 800 В, контакты плавающие для надёжного соединения методом пайки.

Технические характеристики

• Номинальный ток на контакт: 5 А.

• Максимальное напряжение: 800 В.

• Сопротивление контактов: не более 3 мОм (покрытие серебром или олово-висмутом).

• Рабочий диапазон температур: от -60…-65 °C до +100…+125 °C.

• Электрическая прочность изоляции: 2550 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Вибрация: синусоидальная до 400 м/с² (1–3000 Гц), удары до 350 м/с².

• Климатическое исполнение: УХЛ или В (всеклиматическое), влажность до 98% при +35 °C.

Конструкция

Корпус полимерный или металлический (карболит), с направляющими ловителями и фиксирующими замками. Контакты ножевые (3,5×0,6 мм, латунь), габариты около 83×22×25 мм, расстояние между отверстиями 74 мм. Ресурс: 3000 соединений, наработка 10 000 часов.

Система обозначений

РП14-30-Л(О)-В(Э): РП14 — тип, 30 — контакты, Л — ловители, О — облегчённый, В/Э — всеклиматическое, вариант 2.
