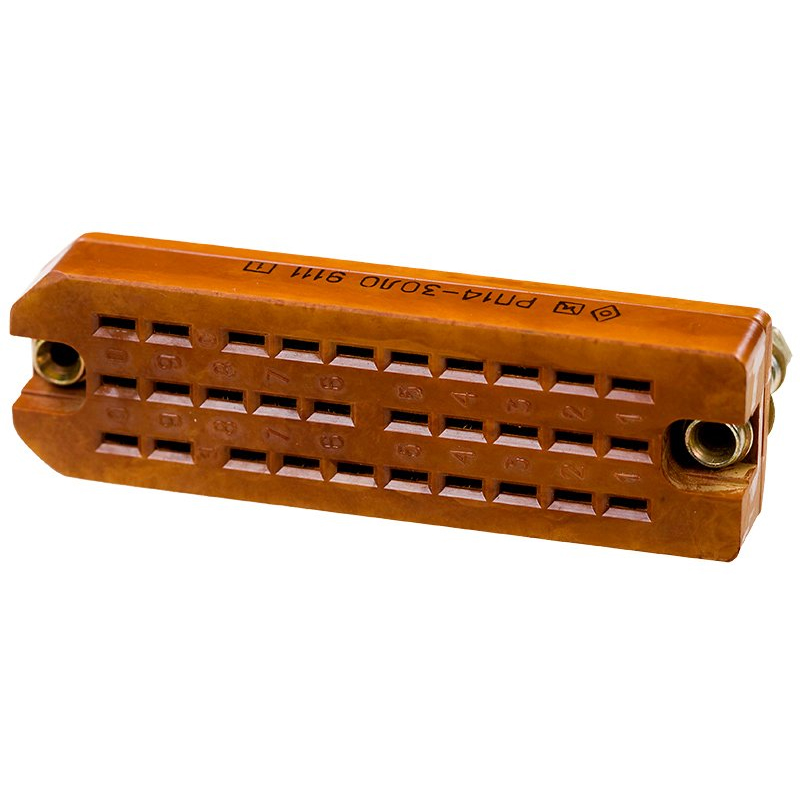

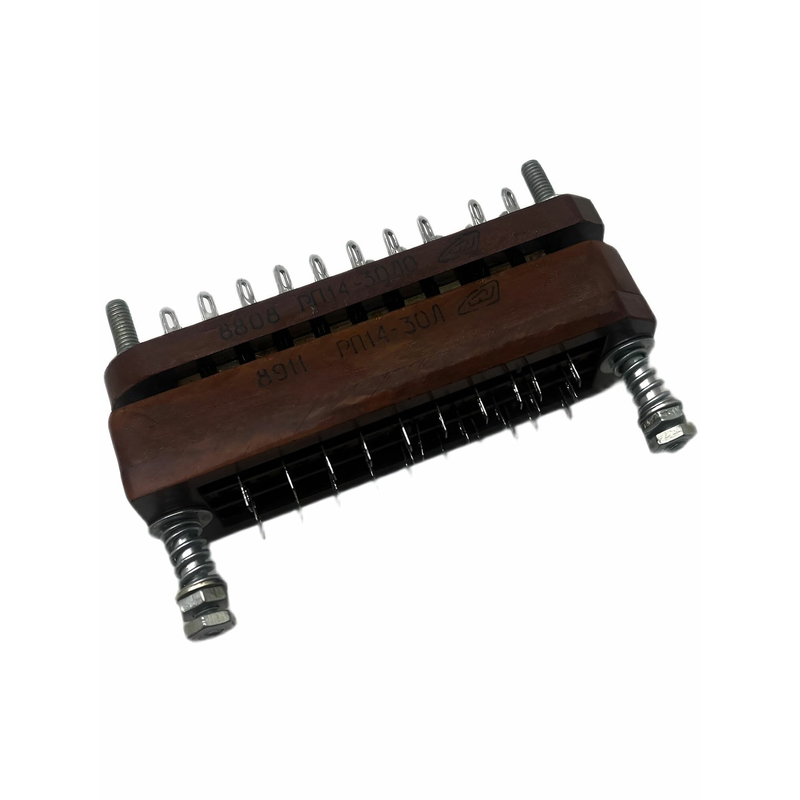

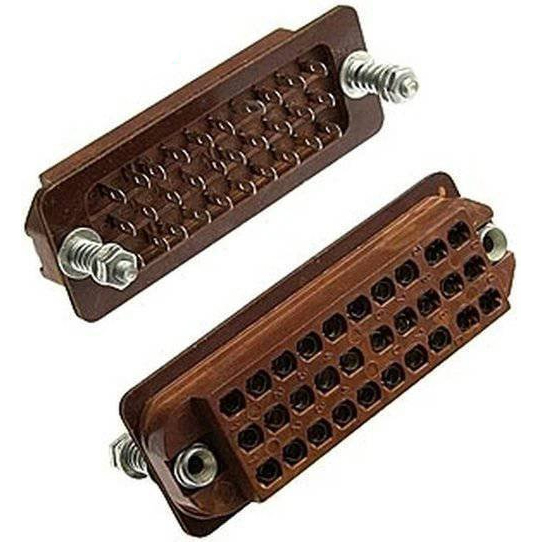

Розетка РП14‑30 «РОЗЕТКИ 1‑КОНТ “1”» относится к серии низкочастотных прямоугольных разъёмов РП14, предназначенных для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов.

Тип и назначение

РП14‑30 — это 30‑контактный прямоугольный разъём блочного соединения, рассчитанный на коммутацию низкочастотных цепей (частота до порядка 3 МГц). Такие разъёмы используются в аппаратуре РЭА, промышленной автоматике и бортовых системах, где требуется надёжное соединение с возможностью многократного сочленения‑расчленения.

Основные электрические параметры

• Количество контактов: 30 («30» в обозначении).

• Максимальное рабочее напряжение (амплитудное): до 800 В.

• Рабочий ток на контакт: до 5 А при равномерной нагрузке.

• Сопротивление контактов: не более 3 мОм, что обеспечивает малые потери и стабильное соединение.

Конструкция и исполнение

• Корпус — прямоугольный, металлический, для внутреннего монтажа; в обозначении часто встречается «Л» или «Л‑В» — наличие ловителей‑направляющих элементов для облегчения стыковки.

• Покрытие контактов, как правило, серебро, что улучшает токоведение и стойкость к окислению.

• Климатическое исполнение В / УХЛ по ГОСТ 15150‑69: изделие рассчитано на широкий диапазон температур эксплуатации (примерно от −60 °C до +100 °C) и повышенную влажность.

Особенности «1‑КОНТ “1”»

Обозначение ««1»» в графе «Примечание/1‑КОНТ» обычно указывает на вариант исполнения или ревизию изделия (например, типоразмер контакта, вариант ловителей или конструкцию фиксации). Конкретная расшифровка «1» может быть указана в технических условиях или каталоге производителя (например, Электродеталь или другие НПО), но в свободном доступе она обычно приводится только в описании к конкретному производственному варианту.
