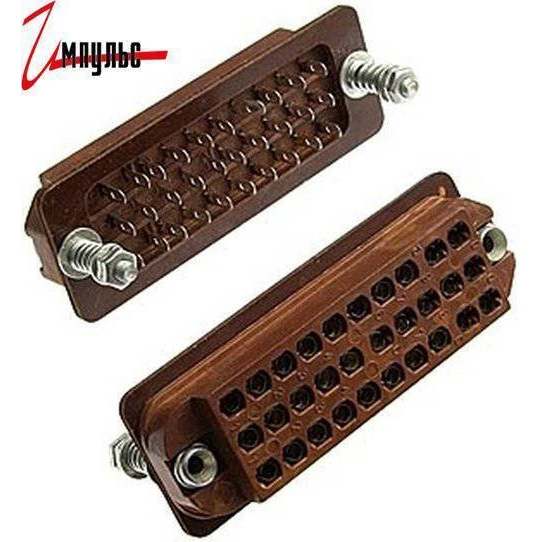

РП14-30Л — это электрический разъём (розетка) прямоугольного типа из серии низкочастотных соединителей РП14, предназначенный для надёжного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Модель имеет 30 контактов (2-контактная в смысле парного соединения, но общее количество — 30), с ловителями (направляющими штырями или втулками) для удобного врубного монтажа, и относится к 1-му варианту исполнения с видом приемки «5» (ВП, ПЗ по ТУ).

Основные характеристики

• Максимальное рабочее напряжение: 800 В (амплитудное значение).

• Рабочий ток на контакт: 5 А при равномерной нагрузке.

• Сопротивление контактов: не более 3 мОм, изоляции — не менее 50 000 МОм.

• Электрическая прочность изоляции: не менее 2550 В.

• Рабочая температура: от -60°C до +100°C, климатическое исполнение В или УХЛ.

Конструкция

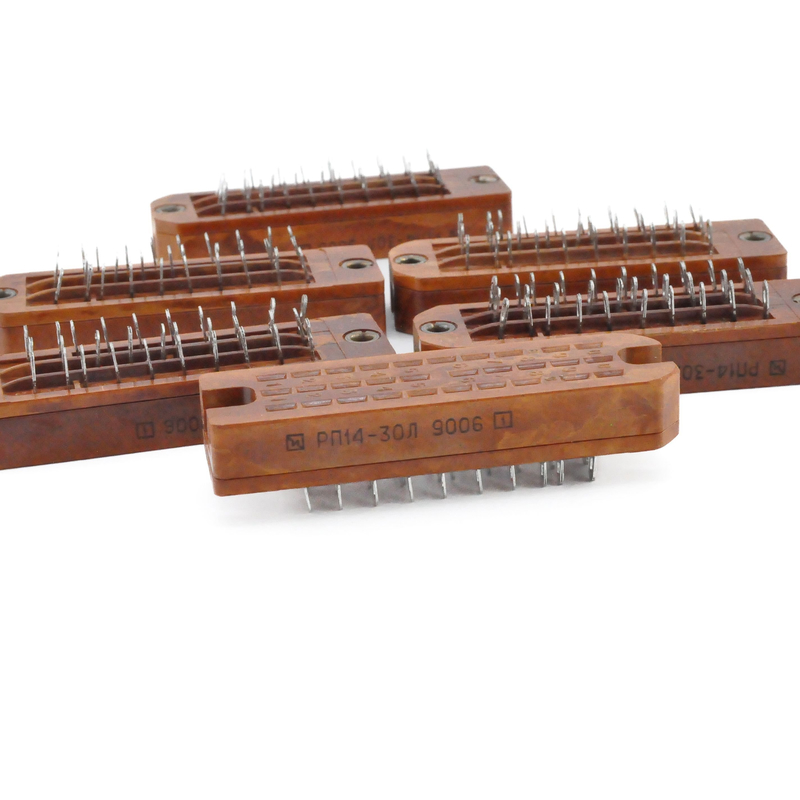

Розетка выполнена из карболита (облегчённый изолятор), с ножевыми контактами из латуни, покрытыми серебром, шагом между контактами 6,1 мм и между рядами 7 мм (3 ряда). Корпус квадратный с прямым или угловым вводом кабеля, предназначен для внутреннего монтажа с пайкой и объёмным креплением.

Габариты: примерно 82×32×28 мм, масса около 53 г.

Применение

Используется в промышленной электронике, измерительных приборах и оборудовании для герметичного соединения проводов, с ресурсом до 3000 циклов соединений. Производители: заводы типа «Электродеталь» (Карачев) или «Снежеть».
