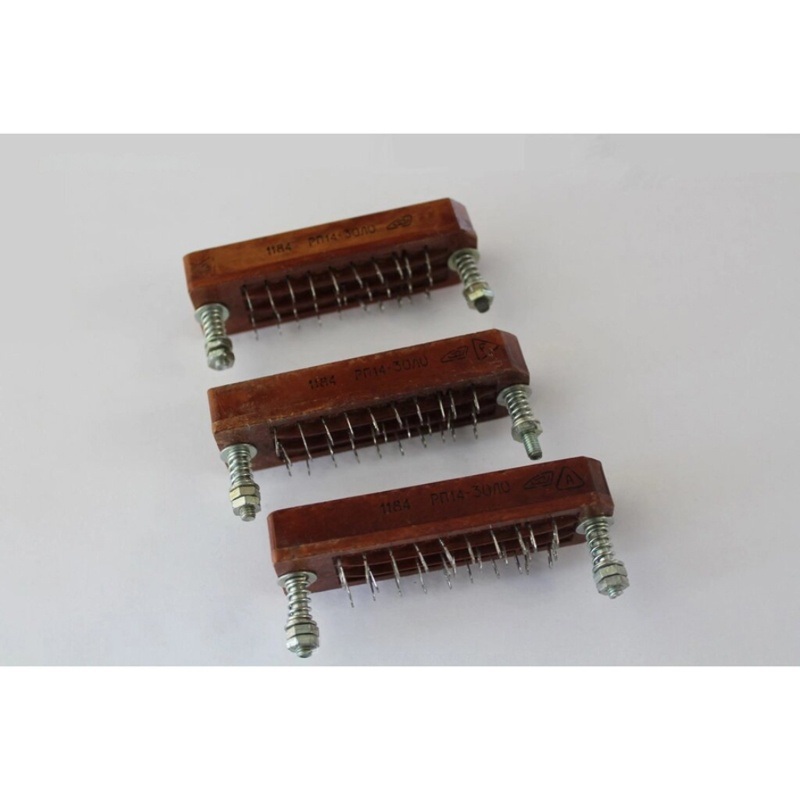

РП14-30ЛО — это розетка прямоугольного низкочастотного соединителя российского производства для внутреннего монтажа. Она имеет 30 контактов (2-контактная конфигурация обозначает тип контактов, часто с щелевыми или лепестковыми элементами) и предназначена для электрических цепей постоянного, переменного или импульсного тока с нагрузкой до 5 А и 800 В.

Основные характеристики

• Рабочий ток на контакт: 5 А при равномерной нагрузке.

• Максимальное напряжение: 800 В (амплитудное значение).

• Сопротивление контактов: не более 3 мОм.

• Покрытие контактов: серебро или олово-висмут.

Диапазон рабочих температур обычно от -60°C до +100°C (или до +125°C в некоторых вариантах), с ресурсом до 3000 соединений-расчленений.

Конструкция

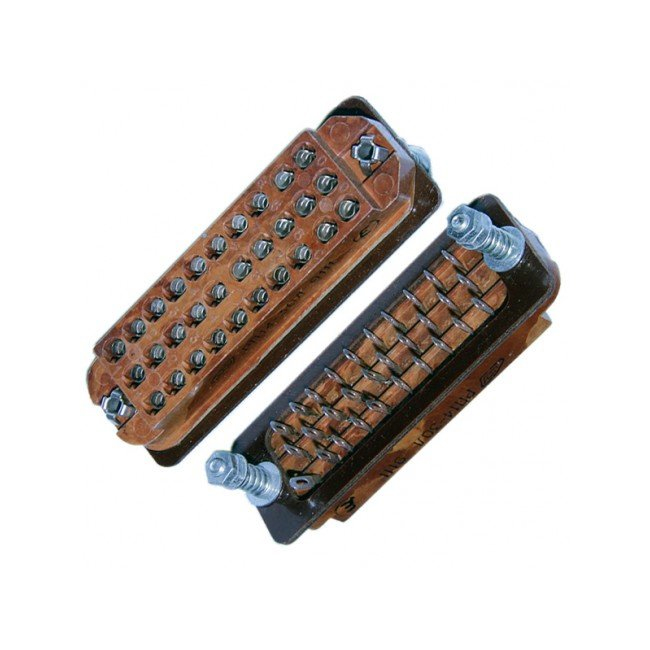

Розетка выполнена в облегченном варианте (ЛО — "облегченный изолятор"), с "плавающими" контактами для надежного соединения. Корпус квадратный, из полимера (карболит или аналог), с направляющими ловителями для точного позиционирования и уплотнительной прокладкой для пылебрызгозащиты. Монтаж — объемный, под пайку, с шагом контактов 6,1 мм в ряду и 7 мм между рядами.

Эта модель часто применяется в промышленной электронике, включая оборудование из российских заводов (типа смоленских), для оперативного переключения цепей.

Обозначение

Структура: РП (прямоугольный соединитель) + 14 (серия) + 30 (контакты) + Л (ловители) + О (облегченный). Вариант "2-конт «1»" указывает на конкретную модификацию контактов 90-х годов выпуска.
