Назначение

РП14-30Л розетка «5» — это низкочастотный прямоугольный электрический соединитель общего назначения, предназначенный для ручного сочленения и расчленения. Изделие применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока с максимальным рабочим напряжением до 800 В. Розетка относится к категории РП14 и представляет собой ответную часть соединителя, устанавливаемую на корпусе прибора, панели или шасси.

Основное назначение — обеспечение надёжного электрического соединения многожильных кабелей и жгутов в составе радиоэлектронной аппаратуры, измерительных приборов, систем управления и другой техники, где требуется компактный многоконтактный разъём с ручной фиксацией.

Подтверждённые технические особенности

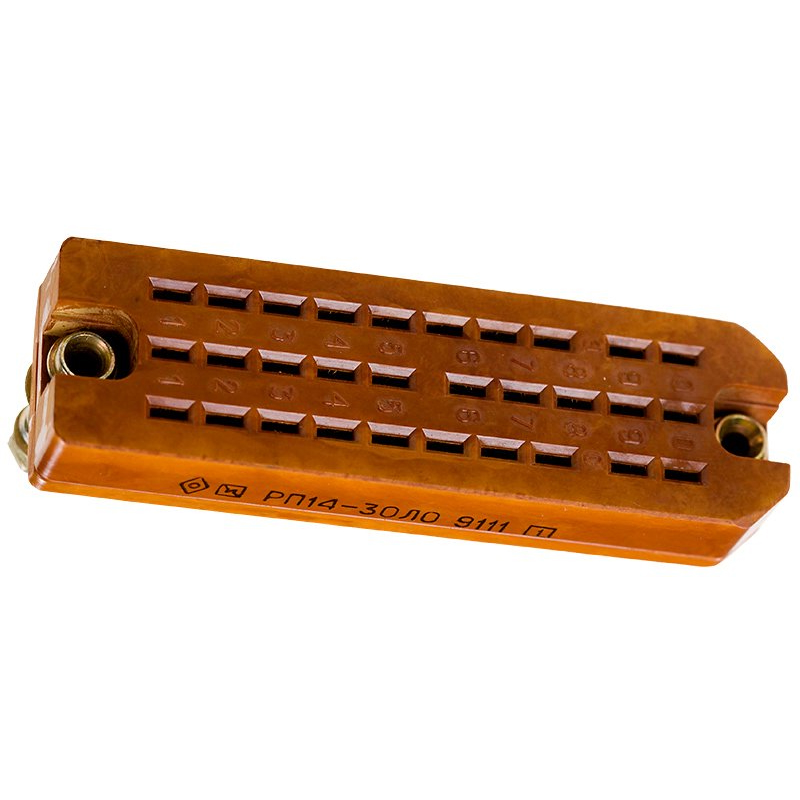

Конструкция розетки включает квадратный корпус с ловителями (втулкой) и изолятор из карболита коричневого цвета. Доступны варианты исполнения изолятора: вариант I и облегчённый вариант О. Монтаж выполняется внутренним объёмным способом с пайкой проводников к контактам. Габаритные размеры корпуса составляют примерно 82 на 32 на 28 мм, расстояние между монтажными отверстиями — 74 мм.

• Количество контактов: 30 штук.
• Тип контактов: ножевые, размером 3,5 на 0,6 мм.
• Материал контактов: латунь с серебряным покрытием.
• Рабочий ток на контакт: 5 А при равномерной нагрузке.
• Сопротивление контактов: не более 3 мОм.
• Сопротивление изоляции: не менее 50 000 МОм.
• Максимальное напряжение: до 800 В.
• Рабочая частота переменного тока: до 3 МГц.
• Ресурс: 3000 сочленений-расчленений.

Условия эксплуатации

Розетка рассчитана на эксплуатацию в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — В (всеклиматическое) либо УХЛ. Изделие устойчиво к воздействию вибрации с ускорением до 40 g в диапазоне частот от 1 до 3000 Гц, а также к повышенной влажности 98 процентов при температуре плюс 35 градусов Цельсия. Сохраняет работоспособность при пониженном атмосферном давлении вплоть до 10 в минус двенадцатой степени миллиметра ртутного столба.

Применение

Соединитель применяется для коммутации цепей в составе блоков и стоек радиоэлектронной аппаратуры, пультов управления, систем автоматики и связи. Благодаря 30 контактам и допустимому току 5 А на контакт розетка подходит для передачи как сигнальных, так и силовых цепей в пределах указанных параметров. Ручное сочленение позволяет оперативно подключать и отключать кабельные сборки при обслуживании и замене блоков.

В карточке товара указаны приёмка «5» и год выпуска 2005-07. Данные VirtueMart: приемка — «5», год — 2005-07.
