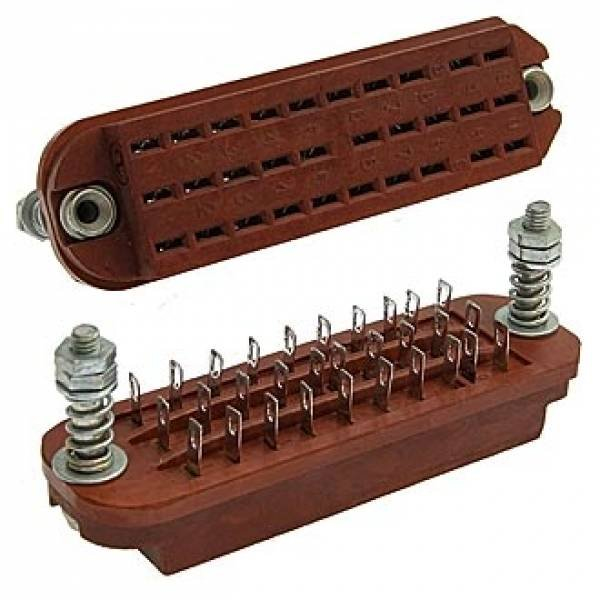

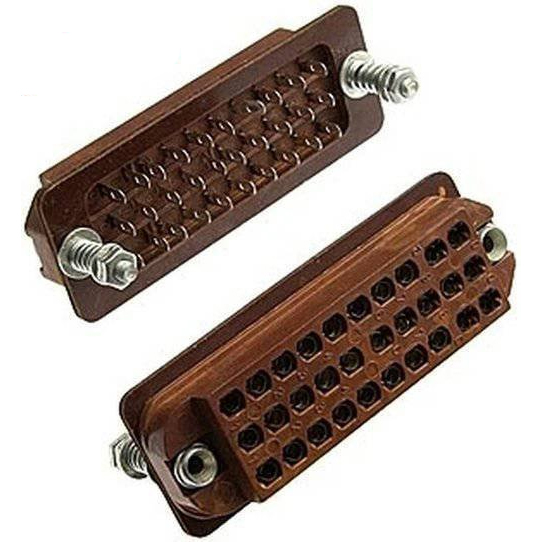

РП14-30Л (О) — это розетка прямоугольного низкочастотного соединителя серии РП14 с 30 контактами и ловителями, предназначенная для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Модификация "(О)" обозначает облегчённый вариант изолятора, часто выполненного из карболита коричневого цвета. Она используется в промышленных и инженерных системах, включая советское/российское производство, например, Карачевским заводом "Электродеталь".

Технические характеристики

Розетка рассчитана на рабочее напряжение до 800 В и ток 5 А на контакт при равномерной нагрузке. Сопротивление контактов не превышает 3 мОм (или 30 мОм в некоторых вариантах), сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 2550 В.

Контакты круглые или ножевые (диаметр 3,5×0,6 мм), из латуни с серебряным покрытием (Ag), расположены в 3 ряда с шагом 6,1 мм в ряду и 7 мм между рядами. Диапазон температур: от -60 до +100 °С (иногда до +125 °С), вибрация до 40 g, частота 1–3000 Гц.

Конструкция и монтаж

Габариты изолятора: длина 83 мм, ширина 25–30 мм, высота 16–33 мм. Объёмный механический монтаж с пайкой, установочные отверстия диаметром 4,2 мм (расстояние 74 мм). Имеет втулку-ловители для фиксации, без замка и кожуха, метод сочленения — врубной.

Ресурс — 3000 соединений-расчленений, наработка 10 000 часов, срок хранения до 15 лет. Климатическое исполнение УХЛ2.1 или всеклиматическое "В".
