Назначение и область применения

РП14-30 Л — электрический прямоугольный соединитель-вилка низкочастотного типа, рассчитанный на ручное соединение и разъединение. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Артикул товара — 40687, категория — РП14.

Вилка используется в электрооборудовании, где требуется надежное соединение цепей с нагрузкой до 5 А на контакт при равномерной нагрузке. Она оснащена направляющими элементами-ловителями для точного позиционирования при соединении с розеткой. Корпус выполнен в пылебрызгозащищенном исполнении и имеет уплотнительную прокладку.

Технические характеристики

Основные параметры соединителя:

• Максимальное рабочее напряжение — 800 В (амплитудное значение);
• Количество контактов — 30 (3 ряда по 10);
• Токовая нагрузка — до 5 А на контакт при равномерной нагрузке;
• Сопротивление контактов — до 3 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Электрическая прочность изоляции — не менее 2550 В;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• Диапазон вибрации — от 1 до 3000 Гц при ускорении до 400 метров на секунду в квадрате (40 g).

В карточке товара указаны приемка «5» и период 82–85 годов.

Конструкция и материалы

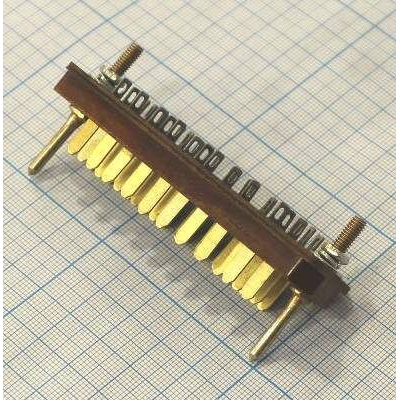

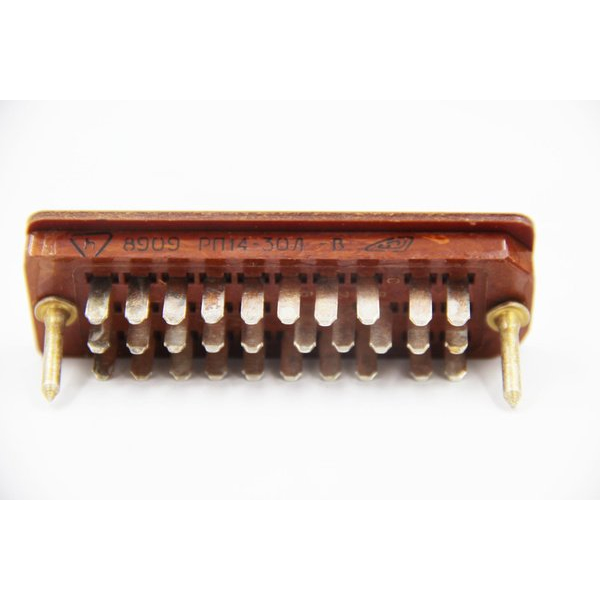

Контактная группа выполнена ножевыми контактами размером 3,5 на 0,6 мм. Материал контактов — латунь с серебряным покрытием. Такое сочетание обеспечивает низкое переходное сопротивление и стабильность электрического соединения.

Изолятор изготовлен из карболита. Шаг между рядами контактов составляет 7 мм, габариты изолятора около 83 на 25 на 24 мм. Эти размеры позволяют компактно размещать соединитель внутри корпусов аппаратуры.

Расшифровка маркировки РП14-30 Л:

• РП — прямоугольный соединитель ручного сочленения;
• 14 — порядковый номер разработки;
• 30 — количество контактов (3 ряда по 10);
• Л — наличие ловителей.

Применение и монтаж

Соединитель предназначен для внутреннего монтажа и ручного соединения с ответной розеткой. Он может применяться в распределительных устройствах, блоках питания, измерительной аппаратуре, системах управления и другом электрооборудовании, где требуется разъемное низкочастотное соединение с рабочими частотами до 3 МГц.

При монтаже необходимо обеспечить равномерное распределение тока по контактам и не превышать допустимую нагрузку 5 А на контакт. Направляющие ловители снижают вероятность боковых смещений при сочленении, а уплотнительная прокладка защищает контактную зону от пыли и брызг.

Изделие поставляется как вилка-соединитель, ответные части и дополнительные комплектующие в описании не указаны.
