Назначение

РП14-30 — электрический прямоугольный соединитель вилочного типа, предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Изделие относится к серии низкочастотных соединителей общего назначения с ручным сочленением и служит для разъёмного соединения электрических цепей. Артикул изделия — 40685, категория — РП14. Приёмка — «5».

Маркировка расшифровывается так: РП — прямоугольный разъём, 14 — порядковый номер разработки, 30 — количество контактов. Такое сочетание параметров делает вилку удобным решением для аппаратуры, где требуется многоконтактное соединение с ручной фиксацией ответных частей.

Конструкция и особенности

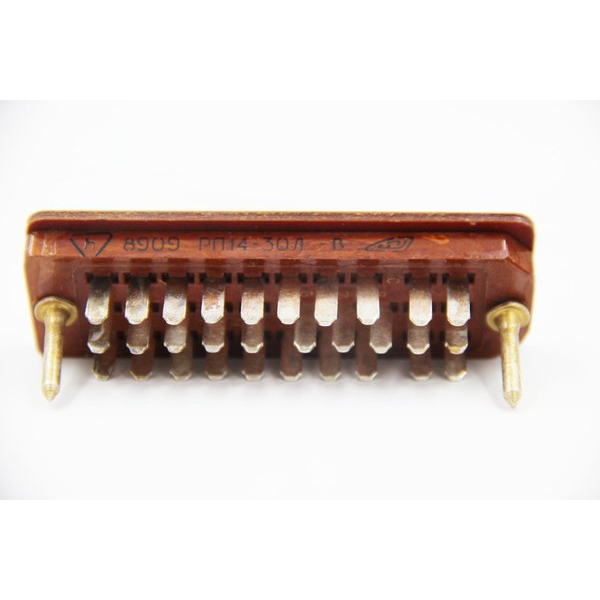

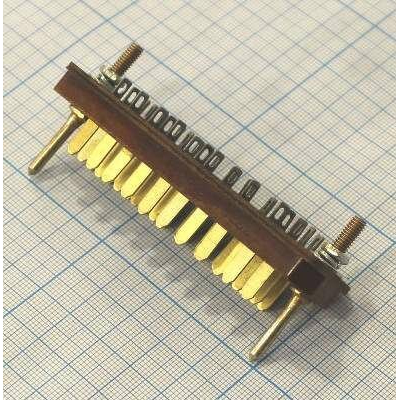

Вилка имеет ножевые контакты из латуни с серебряным покрытием. Контакты расположены в трёх рядах: шаг между контактами в ряду составляет 6,1 мм, шаг между рядами — 7 мм. Материал изолятора — карболит коричневого цвета. Габариты соединителя составляют примерно 83×25×24 мм.

Конструктивные особенности изделия:

• ножевые контакты из латуни с серебряным покрытием;
• трёхрядное расположение контактов;
• изолятор из карболита коричневого цвета;
• ручное сочленение;
• метод монтажа — пайка, объёмный;
• базовая версия без замка фиксации;
• возможность исполнения с ловителями — обозначается буквой «Л».

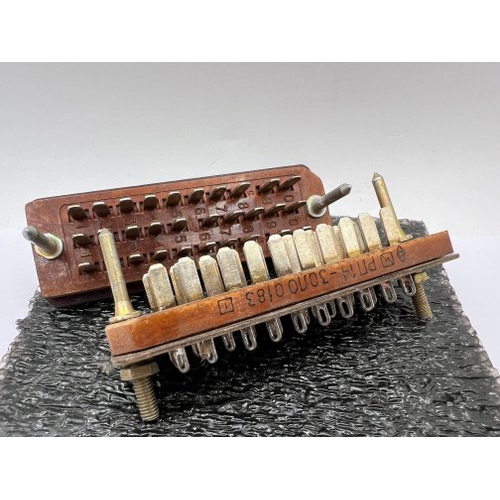

Ловители, если они предусмотрены конкретным исполнением, выполняют функцию направляющих и облегчают соединение ответных частей. Это учитывается при подборе совместимой розетки.

Электрические и механические характеристики

Рабочий ток на контакт составляет 5 А. Максимальное напряжение — 800 В (амплитудное). Сопротивление контактов не превышает 3 мОм. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность составляет 2550 В.

Соединитель рассчитан на эксплуатацию в условиях вибрации до 40 g в диапазоне 1–3000 Гц. Диапазон рабочих температур — от -60 до +100 °C. Климатическое исполнение — УХЛ или всеклиматическое. Ресурс изделия — до 10 000 часов наработки и до 3000 циклов сочленений.

Эти параметры подтверждают пригодность вилки для работы в электрических цепях постоянного, переменного и импульсного тока, в том числе при повышенных механических нагрузках.

Применение

РП14-30 используется при внутреннем монтаже электронной и электротехнической аппаратуры. Вилка применяется в промышленной и радиоэлектронике для надёжного соединения цепей, где важны стабильное сопротивление контактов, устойчивость к вибрациям и широкий температурный диапазон. Ручное сочленение упрощает сборку и обслуживание оборудования.

Изделие подходит для применения в составе низкочастотных соединителей общего назначения, в том числе в цепях с частотой до 3 МГц. При выборе ответной части следует учитывать количество контактов — 30, шаг 6,1 мм между контактами в ряду и 7 мм между рядами, а также возможность исполнения с ловителями.
