Назначение и область применения

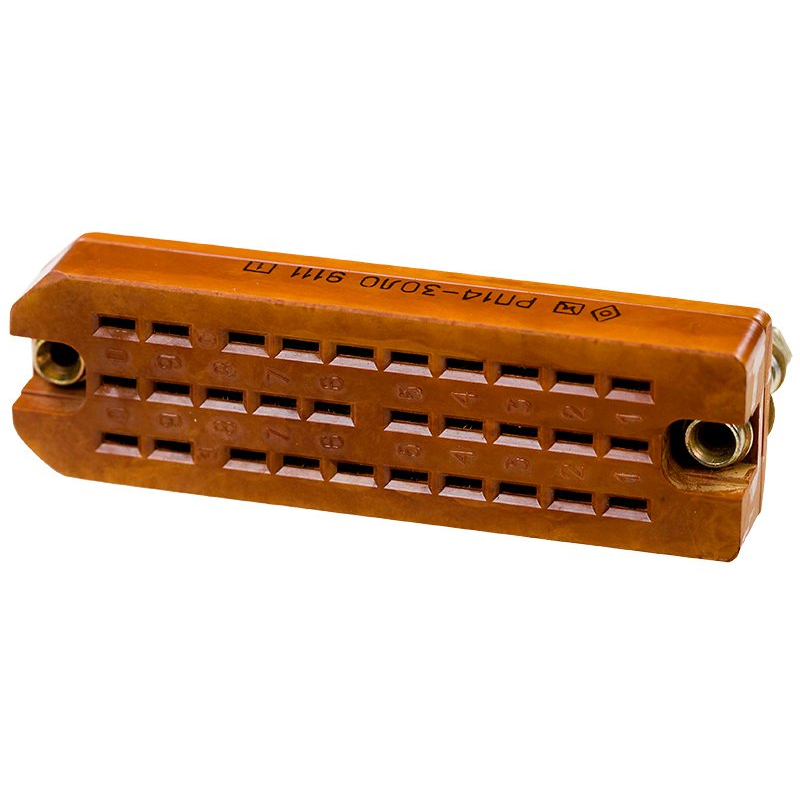

Розетка РП14-30 Л-О представляет собой ответную часть прямоугольного электрического соединителя, предназначенную для внутреннего монтажа в составе радиоэлектронной аппаратуры и промышленного оборудования. Изделие применяется для ручного соединения и расчленения электрических цепей постоянного, переменного тока с частотой до 3 МГц, а также импульсных сигналов. Конструкция рассчитана на многократные циклы сочленения и расчленения при техническом обслуживании, ремонте и замене блоков.

Соединители данного типа широко используются в промышленных системах управления, контрольно-измерительном оборудовании и железнодорожной технике. Розетка обеспечивает надёжный электрический контакт в условиях воздействия вибраций, перепадов температур и повышенной влажности. Изделие относится к всеклиматическому исполнению УХЛ и сохраняет работоспособность при относительной влажности воздуха до 98 процентов.

Конструктивные особенности

Розетка имеет щелевое исполнение контактной группы. Расшифровка обозначения подтверждает заложенные в конструкцию особенности:

• РП — прямоугольный соединитель ручного сочленения, низкочастотный;
• 14 — порядковый номер разработки;
• 30 — количество контактов, равное 30 штукам;
• Л — наличие ловителей, то есть направляющих штырей или втулок, обеспечивающих точное взаимное ориентирование частей при соединении;
• О — облегчённый вариант изолятора.

Контактные элементы выполнены ножевыми из латуни и имеют серебряное покрытие, снижающее переходное сопротивление и защищающее поверхность от окисления. Контакты расположены в три ряда. Шаг между контактами в ряду составляет 6,1 мм, расстояние между рядами — 7 мм. Изолятор изготовлен из карболита коричневого цвета. Габаритные размеры розетки составляют приблизительно 83 мм в длину, 30 мм в ширину и 33 мм в высоту.

Ловители обеспечивают правильное соединение розетки с вилкой и предотвращают повреждение контактов при перекосе в момент сочленения. Облегчённый изолятор снижает общую массу соединителя без потери механической прочности, необходимой для фиксации контактов и ловителей.

Технические характеристики

Электрические и эксплуатационные параметры розетки подтверждены технической документацией и соответствуют требованиям, предъявляемым к соединителям серии РП14:

• максимальное рабочее напряжение — 800 В;
• ток на один контакт при равномерной нагрузке — до 5 А;
• сопротивление контактов — не более 3 мОм;
• электрическая прочность изоляции — 2550 В;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, в отдельных вариантах до плюс 125 градусов Цельсия;
• устойчивость к вибрациям — от 1 до 3000 Гц с ускорением до 40 g;
• допустимое атмосферное давление — от 0,000000000001 до 506000 Па;
• наработка на отказ — не менее 10000 часов.

Изделие выдерживает длительное воздействие повышенной влажности и сохраняет стабильные электрические параметры в широком диапазоне внешних условий. Приёмка изделия соответствует категории «1», что подтверждает проведение полного цикла приёмо-сдаточных испытаний на предприятии-изготовителе. Годы выпуска данной партии — с 1977 по 1985.

Монтаж и эксплуатация

Розетка предназначена для внутреннего монтажа и устанавливается непосредственно на корпус блока или шасси аппаратуры. Крепление осуществляется через монтажные отверстия корпуса соединителя. Подключение проводников выполняется пайкой к хвостовикам контактов. Ножевые контакты с серебряным покрытием обеспечивают низкое переходное сопротивление и стабильность соединения при многократных сочленениях.

При эксплуатации необходимо соблюдать соответствие ответных частей по количеству контактов, наличию ловителей и варианту исполнения изолятора. Розетка РП14-30 Л-О применяется совместно с вилкой соответствующего типономинала, что гарантирует правильное взаимное расположение контактов и надёжную фиксацию в сочленённом состоянии.
