Назначение и область применения

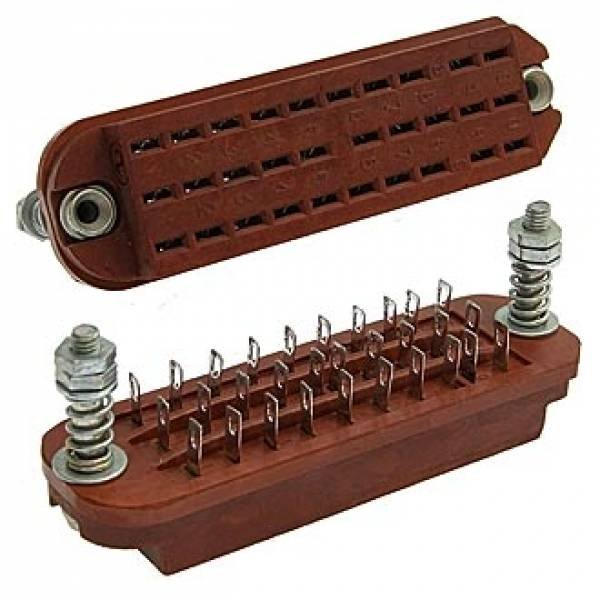

Розетка РП14-30 Л-О представляет собой ответную часть прямоугольного низкочастотного электрического соединителя серии РП14 и предназначена для коммутации электрических цепей постоянного, переменного и импульсного тока. Изделие рассчитано на внутренний объемный монтаж и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, железнодорожной техники и других устройств, где требуется надежное разъемное соединение с высокой стойкостью к внешним воздействиям.

Благодаря всеклиматическому исполнению УХЛ розетка сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а в отдельных вариантах исполнения — до плюс 125 градусов Цельсия. Конструкция выдерживает относительную влажность воздуха до 98 процентов и вибрационные нагрузки с ускорением до 40 g, что позволяет использовать ее в жестких условиях эксплуатации, характерных для подвижного состава, энергетических установок и производственных линий.

Технические характеристики

Изделие имеет 30 контактов ножевого типа с серебряным покрытием, которое обеспечивает низкое переходное сопротивление в пределах от 3 до 30 мОм и стабильный электрический контакт на протяжении всего срока службы. Номинальное рабочее напряжение соединителя достигает 800 В, а допустимый ток на каждый контакт составляет до 5 А.

• Количество контактов: 30
• Тип контактов: ножевые
• Покрытие контактов: серебро
• Номинальное напряжение: до 800 В
• Рабочий ток на контакт: до 5 А
• Сопротивление контактов: от 3 до 30 мОм
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, в отдельных вариантах до плюс 125 градусов Цельсия
• Материал изолятора: карболит коричневого цвета
• Габариты изолятора: около 83 на 25 на 16 мм
• Климатическое исполнение: УХЛ, всеклиматическое
• Устойчивость к вибрациям: до 40 g
• Допустимая относительная влажность: до 98 процентов

Конструктивные особенности и монтаж

Розетка выполнена в облегченном исполнении, на что указывает индекс «О» в обозначении. Соединение с ответной вилочной частью осуществляется врубным методом, обеспечивающим быстрое и надежное сочленение без применения дополнительного крепежа. Электрический монтаж производится пайкой проводников к контактным выводам. Механическое крепление розетки — объемное, расстояние между крепежными отверстиями составляет 74 мм, что позволяет устанавливать изделие на стандартные посадочные места аппаратуры серии РП14.

Изолятор изготовлен из карболита коричневого цвета, обладающего высокой механической прочностью и стойкостью к воздействию электрической дуги. Корпусная конструкция обеспечивает защиту контактной группы от случайных прикосновений и механических повреждений при эксплуатации. Изделие рассчитано на многократные циклы сочленения и расчленения без потери качества электрического соединения.

Особенности эксплуатации

Серебряное покрытие контактов сохраняет низкое переходное сопротивление даже после длительного хранения и работы в условиях повышенной влажности. Розетка устойчива к пониженному и повышенному атмосферному давлению, что расширяет область ее применения, включая аппаратуру, эксплуатируемую на различных высотах. Широкий температурный диапазон позволяет использовать соединитель как в неотапливаемых помещениях, так и вблизи источников тепла без риска деформации изолятора или ухудшения контактных свойств.

При монтаже следует учитывать расстояние между крепежными отверстиями 74 мм и габариты изолятора, чтобы обеспечить правильную установку на печатную плату или металлическое шасси. Пайку выводов рекомендуется выполнять с соблюдением температурных режимов, исключающих перегрев изолятора, для сохранения целостности конструкции.
