Назначение изделия

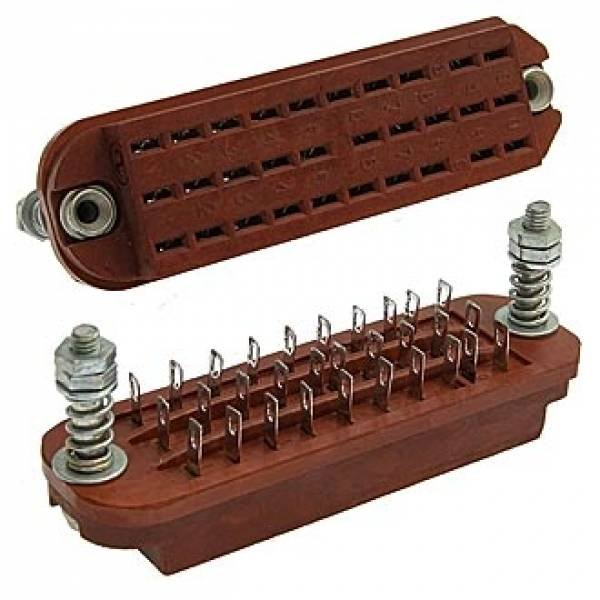

РП14-30 Л-О представляет собой розетку прямоугольного низкочастотного электрического соединителя общего назначения с ручным сочленением. Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и приборов, эксплуатируемых в стационарных и подвижных объектах.

Розетка применяется для внутреннего объемного монтажа методом пайки контактов. Конструкция ориентирована на многократные циклы сочленения и расчленения с ответной вилкой серии РП14, при этом наличие ловителей обеспечивает точное позиционирование и исключает неправильную стыковку даже при ограниченном доступе к месту установки.

Изделие востребовано в промышленной электронике, включая железнодорожное оборудование, где требуется стабильность соединения при вибрационных нагрузках, перепадах температур и повышенной влажности. Розетка подходит для построения межблочных и внутриблочных соединений в аппаратуре ответственного назначения.

Подтвержденные особенности конструкции и эксплуатационные параметры

Маркировка РП14-30 Л-О содержит данные о серии и конструктивных признаках соединителя. Расшифровка обозначения:

• РП — прямоугольный разъем ручного соединения;
• 14 — серия разработки;
• 30 — количество контактов;
• Л — наличие ловителей (направляющих штырей или втулок для точного позиционирования);
• О — облегченный вариант изолятора.

Розетка рассчитана на рабочий ток до 5 А на контакт. Максимальное рабочее напряжение составляет 800 В в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Переходное сопротивление контактов не превышает 3 мОм. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции — 2550 В.

Контактная группа выполнена из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Контакты расположены в три ряда: шаг в ряду составляет 6,1 мм, расстояние между рядами — 7 мм. Изолятор изготовлен из карболита или аналогичного материала коричневого цвета. Габаритные размеры розетки приблизительно 83×30×33 мм.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает воздействие вибрации с ускорением до 40 g в диапазоне частот от 1 до 3000 Гц и сохраняет работоспособность при относительной влажности окружающего воздуха до 98 процентов.

Применение и условия эксплуатации

Розетка РП14-30 Л-О рассчитана на установку внутри корпусов оборудования и коммутацию проводников методом пайки. Благодаря наличию ловителей обеспечивается надежная фиксация ответной части и защита контактов от повреждения при сочленении. Конструкция допускает эксплуатацию в условиях воздействия механических нагрузок, характерных для подвижных объектов, промышленных установок и железнодорожной техники.

Изделие применяется при построении жгутовых соединений, межплатных и межблочных переходов в аппаратуре, где важны стабильные электрические параметры, стойкость к внешним воздействиям и продолжительный срок службы. Приемка изделия — «5», год выпуска — 92. Артикул для заказа — 40692.
