Назначение и область применения

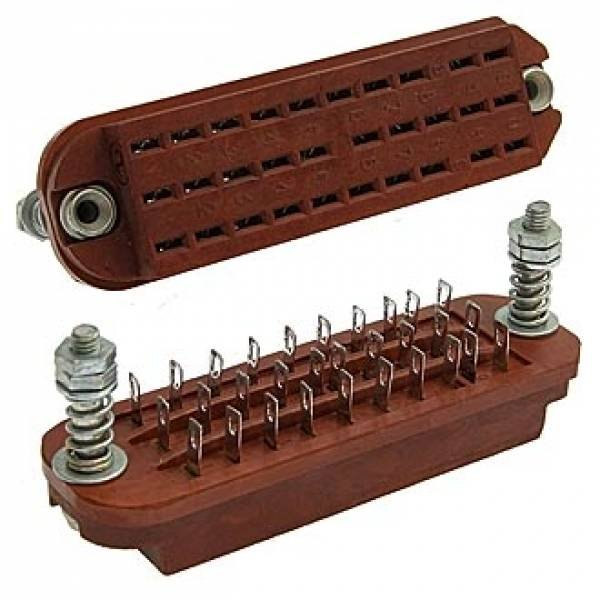

РП14-30 Л представляет собой электрическую прямоугольную низкочастотную розетку серии РП14, предназначенную для внутреннего монтажа в аппаратуре общего назначения. Изделие используется в электрических цепях постоянного, переменного (частотой до нескольких МГц) и импульсных токов. Соединитель рассчитан на применение во всеклиматическом исполнении, в том числе по группе УХЛ, что обеспечивает стабильную работу в широком диапазоне климатических условий.

Розетка применяется при комплектации блоков и приборов радио- и электронной аппаратуры, включая промышленное и специализированное оборудование. Внутренний монтаж позволяет размещать соединитель непосредственно на печатных платах, шасси или внутри корпусов приборов, где требуется надёжное разъёмное соединение с ответной вилкой.

Расшифровка обозначения

Маркировка изделия содержит ключевые сведения о его типе и исполнении:

• РП — тип соединителя общего назначения, прямоугольный, низкочастотный, ручного сочленения и расчленения;
• 14 — порядковый номер серии разработки;
• 30 — количество контактов у данного исполнения розетки;
• Л — наличие ловителей (направляющих штырей или втулок), которые облегчают состыковку с вилкой и повышают точность сочленения.

Дополнительные обозначения в характеристиках приёмки указывают на категорию качества и климатическое исполнение, что подтверждает пригодность изделия для ответственных применений.

Конструкция и особенности

Розетка имеет прямоугольный корпус с ловителями, выполненными в виде направляющих штырей или втулок. Такая конструкция упрощает соединение с вилкой, исключает перекос при сочленении и защищает контакты от механических повреждений при вставлении. Ловители обеспечивают правильную ориентацию ответной части и повышают надёжность фиксации соединения.

Контакты чаще всего выполняются с серебряным покрытием, что улучшает проводимость и стойкость к окислению. Это особенно важно при длительной эксплуатации в условиях повышенной влажности или при редких перекоммутациях, когда контактные поверхности подвержены образованию окисных плёнок. Серебряное покрытие способствует сохранению низкого переходного сопротивления и стабильных электрических характеристик на протяжении всего срока службы.

Основные технические параметры

• Максимальное рабочее напряжение — до 800 В;
• Номинальный рабочий ток на каждый контакт — 5 А;
• Сопротивление контактов не более 3 мОм;
• Сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях;
• Электрическая прочность изоляции — порядка 2550 В.

Приведённые параметры обеспечивают высокую надёжность при работе в сложных условиях, включая воздействие вибраций, перепадов температур и повышенной влажности. Соединитель сохраняет свои характеристики при длительной эксплуатации в составе радиоэлектронной аппаратуры различного назначения.

Совместимость и монтаж

Розетка РП14-30 Л предназначена для сочленения с вилкой соответствующего исполнения серии РП14 с аналогичным количеством контактов и наличием ловителей. Прямоугольная форма корпуса и стандартизированное расположение контактов обеспечивают взаимозаменяемость с изделиями, выпускаемыми по технической документации данной серии. Внутренний монтаж выполняется пайкой контактов к проводникам или печатной плате в соответствии с применяемой схемой.

Благодаря наличию ловителей и серебряному покрытию контактов розетка подходит для применения в устройствах, где требуется многократное сочленение и расчленение без потери качества электрического контакта. Изделие сохраняет работоспособность в цепях управления, сигнализации, питания и коммутации низкочастотных сигналов.
