Назначение и область применения

РП14-30 РОЗЕТКИ «1» (артикул 40686) относится к категории РП14 и представляет собой электрический прямоугольный соединитель в корпусном исполнении розетки. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. По каталогу соединитель имеет щелевое исполнение.

Розетка применяется в аппаратуре, где требуется многоконтактное разъемное соединение с высокой плотностью компоновки, стабильным электрическим контактом и устойчивостью к внешним воздействиям. Конструкция допускает объемный монтаж методом пайки, что позволяет интегрировать соединитель в блоки и узлы радиоэлектронной аппаратуры.

Электрические характеристики

• Число контактов — 30.
• Рабочий ток на каждый контакт при равномерной нагрузке — 5 А.
• Максимальное напряжение — 800 В (амплитудное значение).
• Сопротивление контактов — не более 3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2550 В.

Приведенные параметры подтверждают пригодность соединителя для работы в низкочастотных и импульсных цепях с умеренными токовыми нагрузками.

Условия эксплуатации и механическая стойкость

Розетка рассчитана на эксплуатацию в широком диапазоне климатических воздействий. Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия; в отдельных модификациях допускается повышение до плюс 125 градусов Цельсия. Изделие выдерживает относительную влажность до 98 процентов при температуре плюс 35 градусов Цельсия и пониженное давление до 1 на 10 в степени минус 12 миллиметра ртутного столба.

• Многократные удары с ускорением до 350 метров в секунду в квадрате.
• Вибрация с ускорением до 400 метров в секунду в квадрате в диапазоне от 1 до 3000 герц.

Климатическое исполнение — УХЛ или всеклиматическое (В).

Конструкция, монтаж и приемка

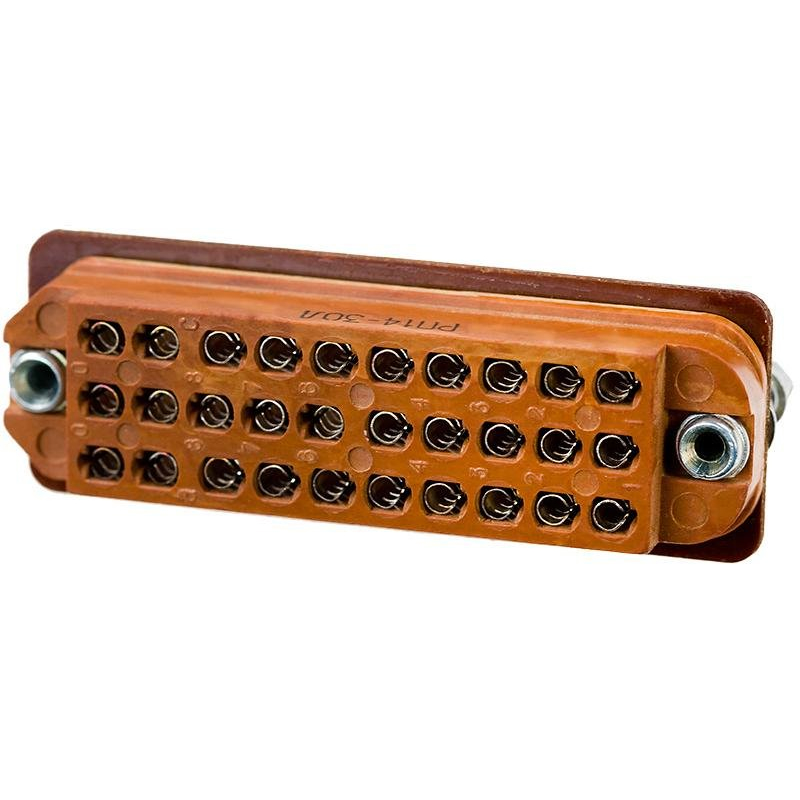

Корпус розетки выполнен в пылебрызгозащитном исполнении. В модификациях типа РП14-30Л применяются ловители — направляющие штыри или втулки, облегчающие правильное сочленение. Покрытие контактов — серебро. На изображении показана типовая розетка с лепестковыми контактами, что соответствует стандартной конструкции для надежного соединения.

Габаритные размеры составляют около 83 на 28 на 33 миллиметра, масса — до 68 граммов. Монтаж изделия объемный, методом пайки. Приемка — «1». Годы выпуска, указанные в карточке товара: 75–85.
