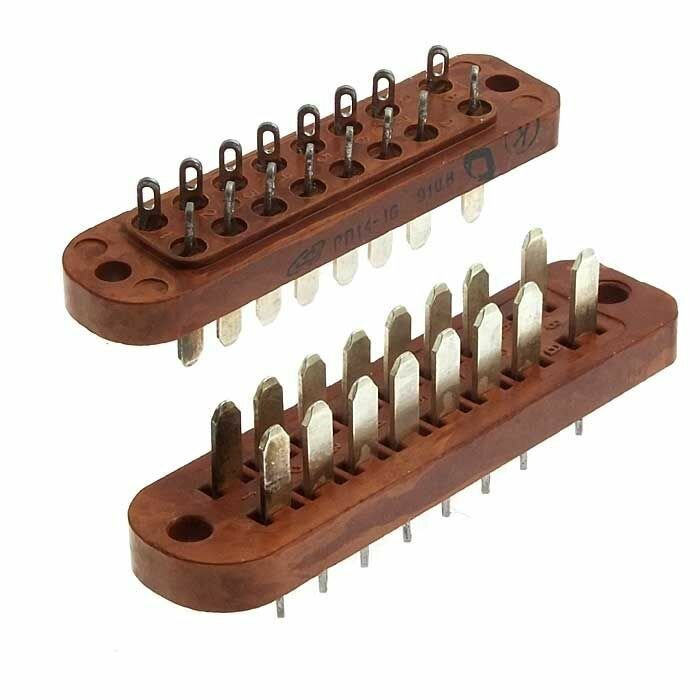

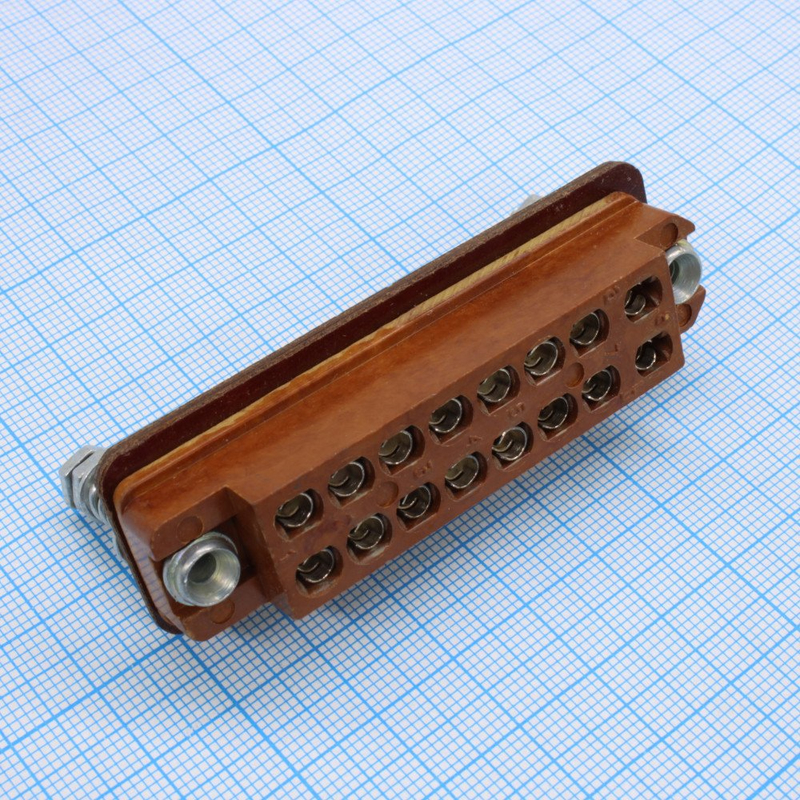

РП14-16Л — это электрический прямоугольный соединитель в виде розетки, предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он имеет 16 контактов, расположенных в два ряда, и используется для внутреннего монтажа, часто в промышленной электронике и оборудовании.

Основные характеристики

Максимальное рабочее напряжение достигает 800 В, а рабочий ток на контакт — 5 А при равномерной нагрузке. Сопротивление контактов не превышает 3 мОм, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции — не менее 2550 В. Шаг между контактами составляет 5,5 мм, между рядами — 13 мм, что обеспечивает надежное соединение.

Конструкция и применение

Розетка оснащена направляющими элементами-ловителями для удобного сочленения с вилкой, а также кабельным корпусом с уплотнительной прокладкой для пылебрызгозащиты. Корпус выполнен из прочных материалов, таких как GF-Nylon-66, устойчивых к химикатам и температурам от -25 до +85 °C (в всеклиматическом исполнении). Число циклов сочленения-расчленения достигает 3000, что делает её подходящей для надежных соединений в промышленных системах.

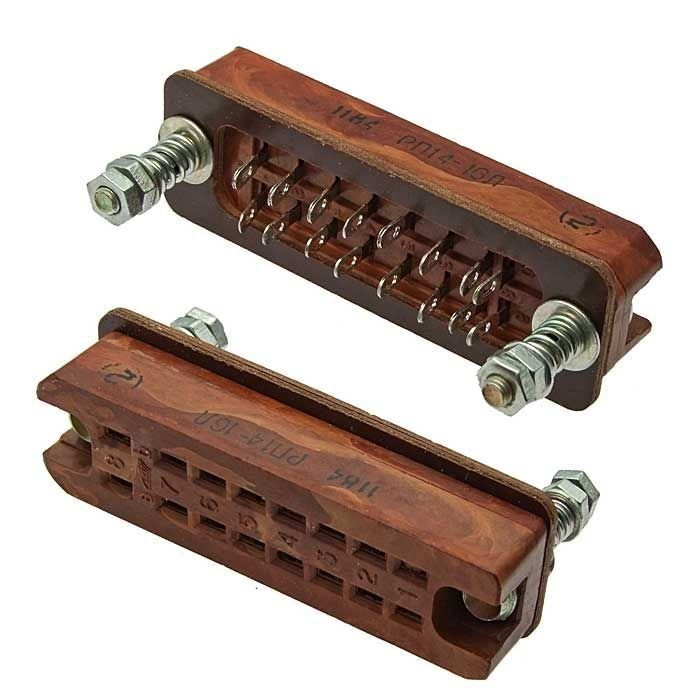

Изображение иллюстрирует типичную панельную розетку с защитой, аналогичную по назначению РП14-16Л, подчеркивая её компактную конструкцию для монтажа.
