Назначение и область применения

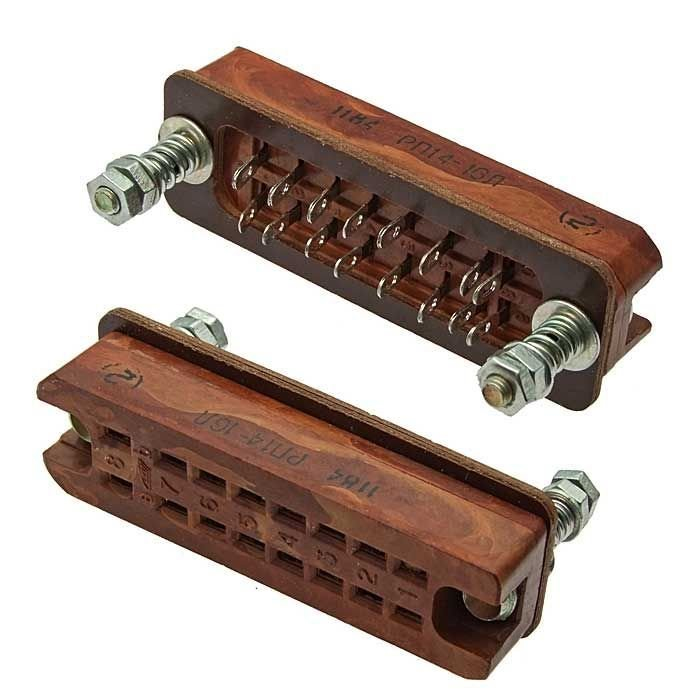

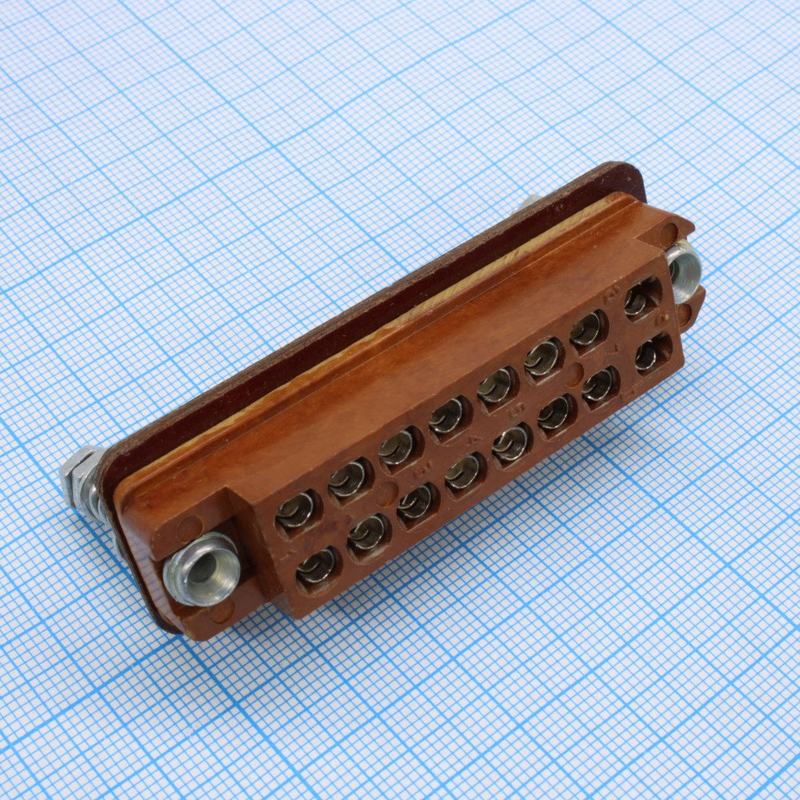

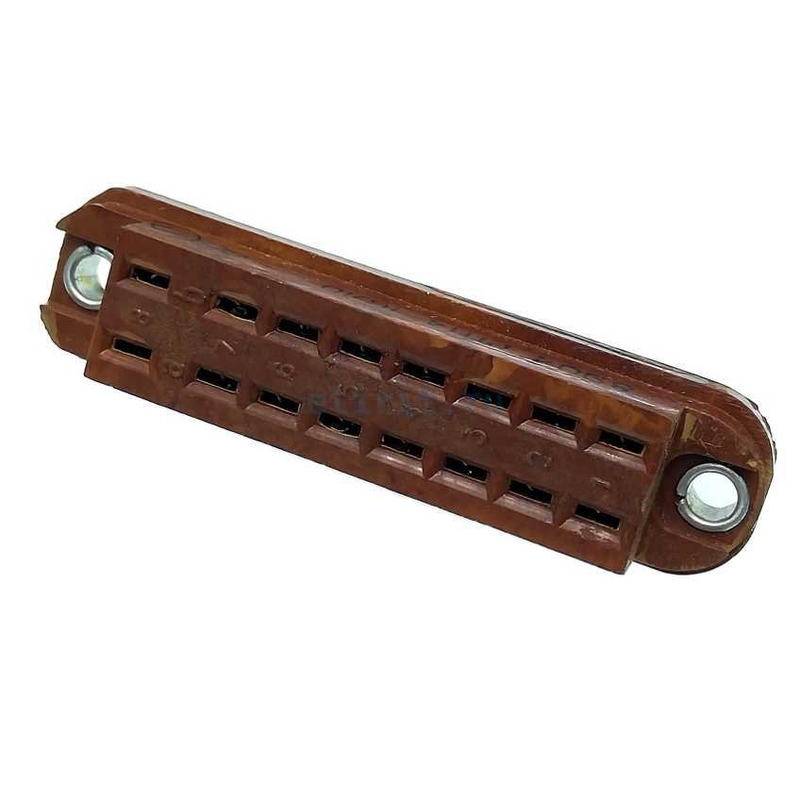

Розетка РП14-16ЛО представляет собой кабельную часть электрического соединителя прямоугольного типа серии РП14 и предназначена для коммутации электрических цепей постоянного, переменного тока частотой до 3 МГц, а также импульсных сигналов. Изделие рассчитано на внутренний монтаж в составе радиоэлектронной аппаратуры промышленного и специального назначения.

Соединитель применяется в блочных и модульных конструкциях, где требуется многократное сочленение и расчленение с сохранением стабильных электрических параметров. Благодаря наличию направляющих элементов-ловителей розетка обеспечивает надёжное сопряжение с ответной вилкой и исключает перекос контактов при соединении. Изделие с приёмкой «ОС» допускается к применению в аппаратуре, проходящей военно-приборный контроль, что подтверждает соответствие повышенным требованиям к надёжности и стабильности характеристик.

Технические характеристики

Розетка РП14-16ЛО оснащена 16 контактами, расположенными в два ряда. Шаг между контактами составляет 5,5 мм, расстояние между рядами — 13 мм. Контакты имеют плавающую конструкцию, что обеспечивает компенсацию незначительных смещений при сочленении и повышает надёжность электрического контакта.

• Максимальное рабочее напряжение — 800 В
• Рабочий ток на контакт — 5 А
• Сопротивление контактов — не более 3 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Электрическая прочность изоляции — не менее 2550 В
• Число сочленений-расчленений — до 3000
• Покрытие контактов — серебро

Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что особенно важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур. Плавающая конструкция контактов дополнительно защищает соединение от механических напряжений, возникающих при вибрациях и температурных деформациях корпусов аппаратуры.

Конструктивные особенности

Корпус розетки выполнен в пылебрызгозащищённом исполнении и снабжён уплотнительной прокладкой, предотвращающей попадание пыли и влаги внутрь соединителя. Такое исполнение позволяет использовать изделие в аппаратуре, эксплуатируемой в неблагоприятных условиях окружающей среды.

Обозначение «ЛО» в маркировке указывает на вариант исполнения с ловителями, которые выполняют функцию предварительного направления и фиксации вилки перед замыканием контактов. Это исключает повреждение контактов при несоосном соединении и упрощает монтаж в труднодоступных местах. Буквенный индекс «ОС» обозначает особый тип приёмки — военно-приборный контроль, предполагающий проведение расширенных испытаний каждой партии изделий.

Монтаж и совместимость

Розетка предназначена для внутреннего монтажа и устанавливается непосредственно на корпус прибора или на монтажную панель. Ответной частью служит вилка соответствующего исполнения серии РП14 с 16 контактами. Соединитель сохраняет заявленные характеристики на протяжении всего ресурса в 3000 циклов сочленения-расчленения при соблюдении условий эксплуатации.

Изделие выпущено в 1988 году и относится к проверенной временем серии соединителей, широко применявшейся в отечественной радиоэлектронной аппаратуре. Наличие приёмки «ОС» подтверждает прохождение контроля на соответствие требованиям, предъявляемым к продукции военного назначения, и допускает использование соединителя при комплектовании ответственной аппаратуры, где отказ электрического соединения недопустим.
