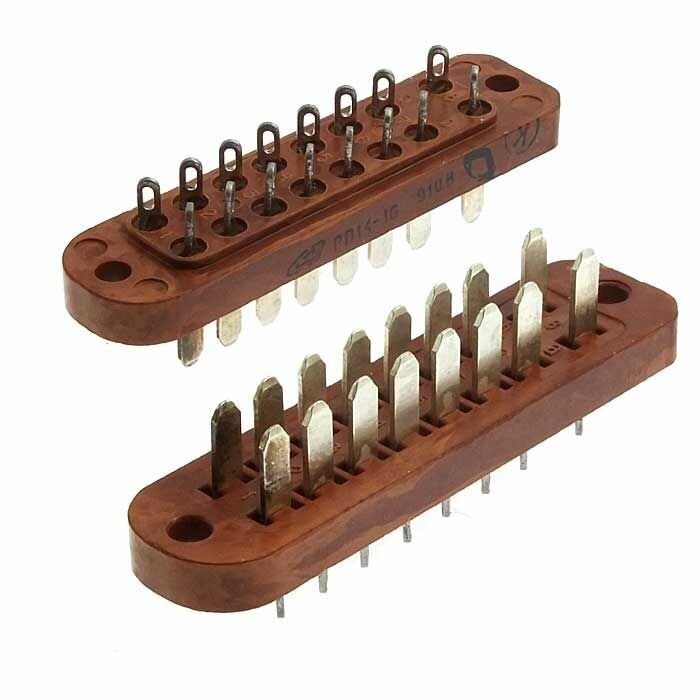

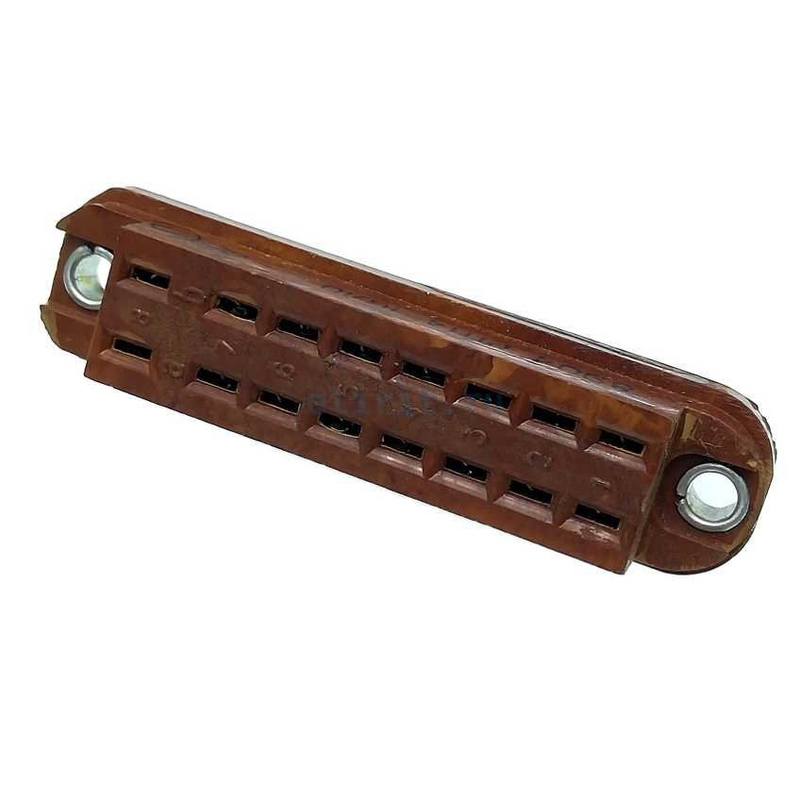

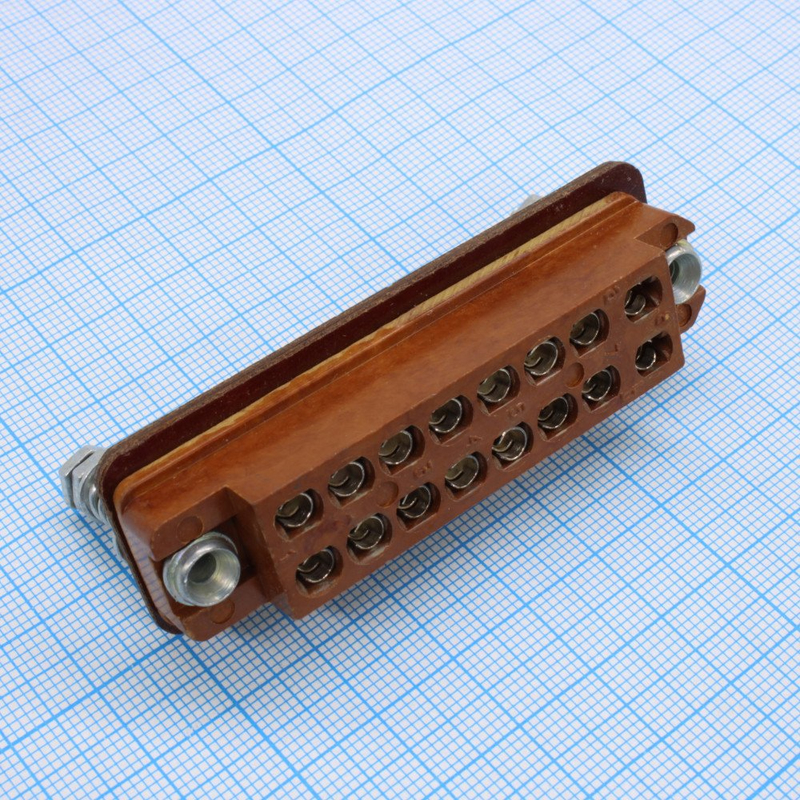

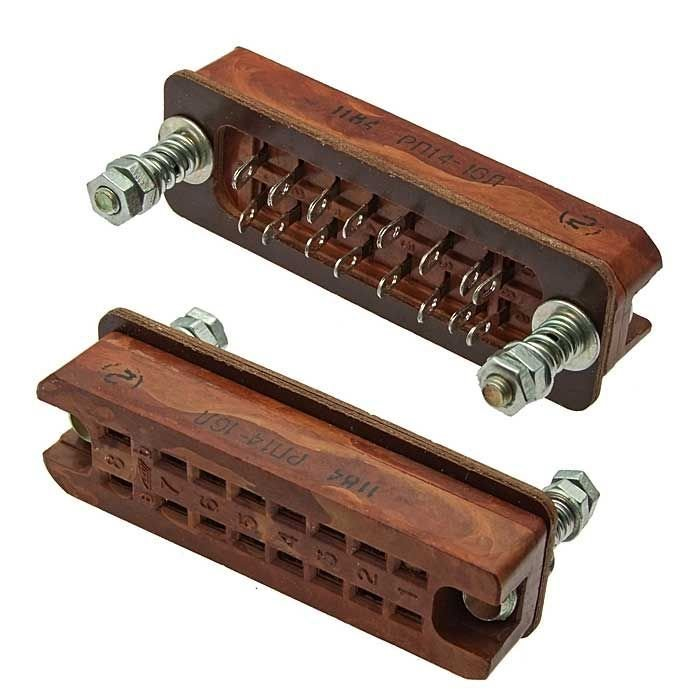

РП14-16ЛО — это низкочастотная прямоугольная розетка серии РП14 для внутреннего монтажа, рассчитанная на работу в цепях постоянного, переменного и импульсного тока. Для исполнения с индексом 5 указывают покрытие контактов химическим окисным пассивным слоем, а сама серия РП14-16ЛО относится к соединителям с направляющими элементами-ловителями и облегчённым изолятором.

Что означает обозначение

• РП — соединитель ручного сочленения, низкочастотный, прямоугольный.

• 14 — номер разработки серии.

• 16 — в обозначениях этой серии относится к варианту по числу контактов; для семейства РП14-16 встречаются исполнения на 5, 10, 16 и 30 контактов.

• Л — наличие ловителей, то есть направляющих штырей/втулок для правильного сочленения.

• О — облегчённый вариант изолятора.

• 5 — покрытие контактов химическое окисное пассивное.

Основные характеристики

• Максимальное рабочее напряжение: 800 В .

• Рабочий ток на контакт: до 5 А .

• Сопротивление контактов: не более 3 мОм .

• Сопротивление изоляции: не менее 5000 МОм .

• Электрическая прочность изоляции: не менее 2550 В .

Где применяется

Такие розетки используют в электрических соединениях, где нужен разъёмный контакт с надёжной фиксацией и направляющими элементами. По описаниям серии, они подходят для внутренних соединений в аппаратуре, работающей на постоянном, переменном и импульсном токе, в том числе в исполнениях для обычных и всеклиматических условий.

Конструктивные особенности

У РП14-16ЛО контакты у вилки и розетки плавающие, что помогает при сочленении и снижает риск перекоса. Для серии также характерны корпусные исполнения с пылебрызгозащитой и варианты по климатическому исполнению УХЛ или В.
