Назначение

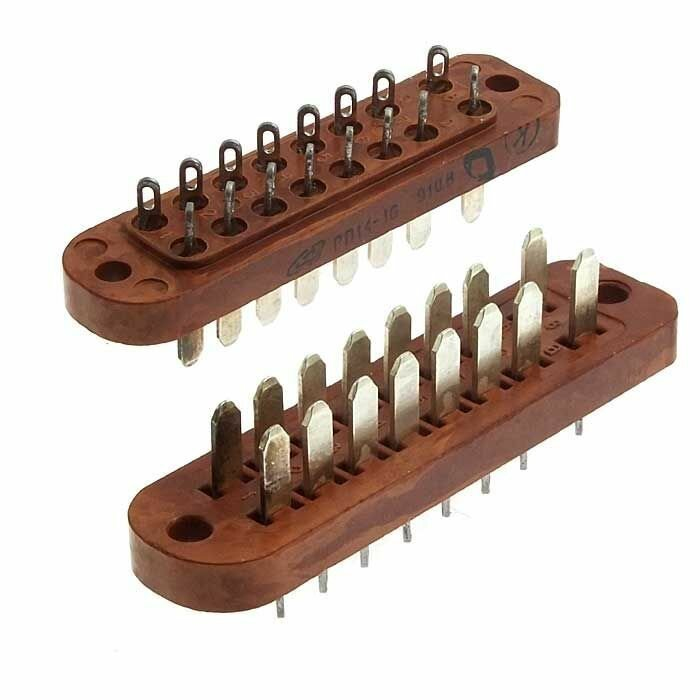

Низкочастотный прямоугольный разъём-вилка РП14-16 Л-О ВИЛКИ «5», артикул 40683, относится к серии соединителей РП14 общего назначения. Изделие предназначено для внутреннего монтажа в радиоэлектронной аппаратуре и промышленном оборудовании. Оно применяется для ручного сочленения электрических цепей с количеством контактов 16. В каталожном описании контактная часть обозначена как ножевая, что соответствует ножевому типу контактов.

Разъём используется совместно с ответной розеткой серии РП14 на 16 контактов. Наличие ловителей облегчает взаимную ориентацию при стыковке и снижает риск повреждения контактов. Изделие подходит для блоков питания, измерительных приборов, коммутационных узлов и другой низкочастотной аппаратуры, где требуется надёжное разъёмное соединение.

Расшифровка обозначения

• РП — прямоугольный низкочастотный соединитель ручного сочленения;
• 14 — порядковый номер разработки;
• 16 — количество контактов;
• Л — наличие ловителей, облегчающих состыковку с розеткой;
• О — облегчённый вариант изолятора;
• 5 — исполнение, которое может дополнительно указывать покрытие контактов и всеклиматический вариант.

Вариант 5 дополнительно может указывать на покрытие контактов — химическое окисное пассивное или серебро — и на всеклиматическое исполнение. В характеристиках товара указаны приёмка «5» и год 91. Артикул изделия — 40683.

Конструкция и монтаж

Корпус и контакты

Вилка выполнена в прямоугольном корпусе с металлическим каркасом. Контакты имеют плавающее исполнение, что улучшает надёжность сочленения при небольших несоосностях. Контактная группа насчитывает 16 ножевых контактов. Изолятор выполнен в облегчённом варианте, что снижает габаритную нагрузку на монтажную зону без потери функциональности.

Подключение и установка

Подключение проводов к контактам осуществляется пайкой. Разъём рассчитан на внутренний монтаж. Корпус допускает как прямой, так и угловой вход кабеля через кабельную втулку. Металлический каркас обеспечивает жёсткость конструкции и защиту контактной группы при эксплуатации внутри оборудования.

Электрические параметры

• максимальное рабочее напряжение — до 700–800 В в зависимости от конкретного исполнения;
• номинальный ток на один контакт — до 5 А;
• сопротивление контактов — не более 3 мОм;
• сопротивление изоляции — десятки кОм и выше в нормальных условиях;
• испытательное напряжение изоляции — порядка 2500 В.

Эти параметры обеспечивают работу в низкочастотных цепях с умеренными токами и напряжениями, характерными для радиоэлектронной аппаратуры и промышленного оборудования.

Эксплуатационные условия

Климатическое исполнение

Соединитель выполняется во всеклиматическом исполнении и допускает эксплуатацию в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Изделие стойко к повышенной влажности до 98 процентов при температуре 35 градусов Цельсия, к вибрации и разрежённой атмосфере. Климатические категории по описанию — В и УХЛ по ГОСТ 15150-69. Это позволяет применять разъём в оборудовании специального и военного назначения, а также в промышленной аппаратуре, работающей в сложных условиях.

Приёмка и хранение

Изделие имеет приёмку «5»; в данных указан год 91. Гарантийная наработка до отказа для серии РП14 составляет порядка 7000–130000 часов в зависимости от режима эксплуатации. Число циклов сочленение–расчленение достигает нескольких тысяч. Гарантийный срок хранения соединителей серии РП14 — до 15 лет, что делает изделие пригодным для длительного складирования в качестве запасной части.
