РП14-16 ВИЛКИ 81г «1»

Цена:

65 ₽

В наличии: 10 шт.

ножевая

Технические характеристики

РП14-16 вилка

РП14‑16 вилка — это низкочастотный прямоугольный электрический соединитель (разъём) внутреннего монтажа, входящий в серию РП14 общего назначения. Она служит для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре промышленного и специального назначения.

Назначение и область применения

РП14‑16 вилка используется в цепях постоянного, переменного (до примерно 3 МГц) и импульсного тока, обычно в стационарных или встраиваемых блоках аппаратуры. Соединитель предназначен для внутреннего монтажа, то есть устанавливается внутри корпуса устройства и стыкуется с соответствующей розеткой того же типоразмера.

Конструкция и особенности

Корпус — прямоугольный, рассчитан на нормальные габариты и внутренний монтаж; может выполняться в пылебрызгозащищённом исполнении с уплотнительной прокладкой.
Вилка имеет 16 контактов, с плавающими или подвижными контактами, что улучшает надёжность сочленения и компенсирует неточности при стыковке.
На корпусе предусмотрены направляющие элементы‑ловители (буква «Л» в обозначении РП14‑16Л), упрощающие правильную посадку в розетку.
Провода к контактам подключаются пайкой, без быстроразъёмных клемм.

Электрические и климатические характеристики

Номинальный ток на контакт — до 5 А, максимальное рабочее напряжение — до 800 В (амплитудное).
Сопротивление контактов — не более 3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Электрическая прочность изоляции — не менее 2550 В, что позволяет использовать разъём в относительно высоковольтных цепях.
Рабочий диапазон температур окружающей среды — ориентировочно от примерно −60 до +100 °C, изделие рассчитано на повышенную влажность и вибрационные нагрузки.

Кратко о маркировке

В обозначении РП14‑16‑Л:

РП — тип соединителя общего назначения, ручного сочленения, низкочастотный, прямоугольный.
14 — порядковый номер разработки серии.
16 — количество контактов в корпусе.
Л — наличие направляющих элементов-ловителей на корпусе.

Описание

Назначение и область применения

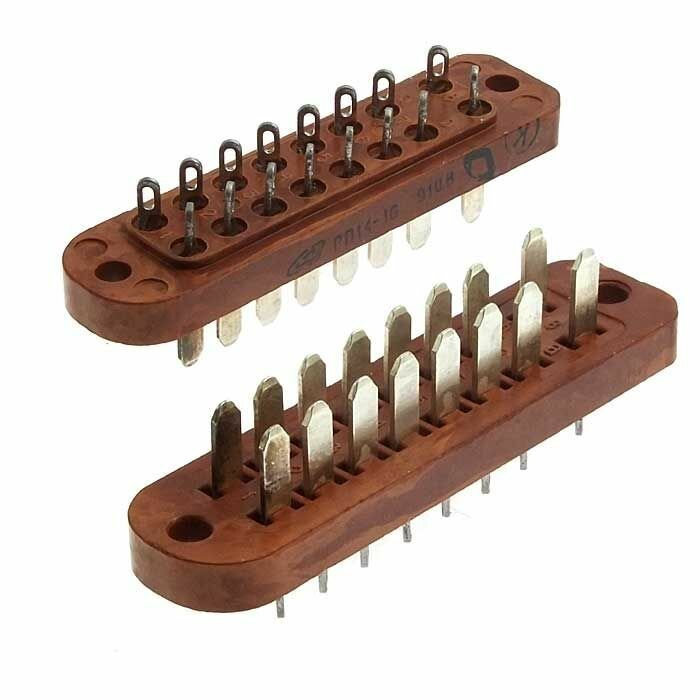

РП14-16 ВИЛКИ «1» (артикул 40681) представляет собой низкочастотный прямоугольный электрический соединитель-вилку внутреннего монтажа из серии РП14. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре промышленного и специального назначения. Согласно краткому описанию из каталога, исполнение контактной части — ножевое.

Соединитель применяется в цепях постоянного тока, переменного тока с частотой до примерно 3 МГц и импульсного тока. Он предназначен для внутреннего монтажа, то есть устанавливается внутри корпуса устройства и стыкуется с ответной розеткой того же типоразмера. Такое исполнение удобно для стационарных и встраиваемых блоков аппаратуры.

Конструктивные особенности

Изделие имеет прямоугольный корпус, рассчитанный на нормальные габариты и внутренний монтаж. Корпус может выполняться в пылебрызгозащищённом исполнении с уплотнительной прокладкой. Вилка содержит 16 контактов; контакты могут быть плавающими или подвижными, что улучшает надёжность сочленения и компенсирует неточности при стыковке.

Для правильной посадки при сочленении могут использоваться направляющие элементы-ловители. В маркировке исполнений с такими элементами присутствует буква «Л». Подключение проводов к контактам выполняется пайкой, без быстроразъёмных клемм.

Ключевые конструктивные признаки

Низкочастотный прямоугольный соединитель-вилка внутреннего монтажа.
Ножевое исполнение контактной части.
Количество контактов — 16.
Пылебрызгозащищённое исполнение с уплотнительной прокладкой.
Подключение проводов пайкой.

Электрические характеристики

Номинальный ток на контакт — до 5 А.
Максимальное рабочее напряжение — до 800 В (амплитудное значение).
Сопротивление контактов — не более 3 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Электрическая прочность изоляции — не менее 2550 В.

Эти параметры позволяют использовать соединитель в относительно высоковольтных цепях радиоэлектронной аппаратуры.

Условия эксплуатации и маркировка

Рабочий диапазон температур окружающей среды составляет ориентировочно от минус 60 до плюс 100 °C. Изделие рассчитано на повышенную влажность и вибрационные нагрузки. В характеристиках VirtueMart указаны приемка «1» и год 81.

В обозначении серии РП14-16 заложены следующие сведения:

РП — тип соединителя общего назначения, ручного сочленения, низкочастотный, прямоугольный;
14 — порядковый номер разработки серии;
16 — количество контактов в корпусе.

Дополнительно в маркировке исполнения может указываться буква «Л» при наличии направляющих элементов-ловителей.
