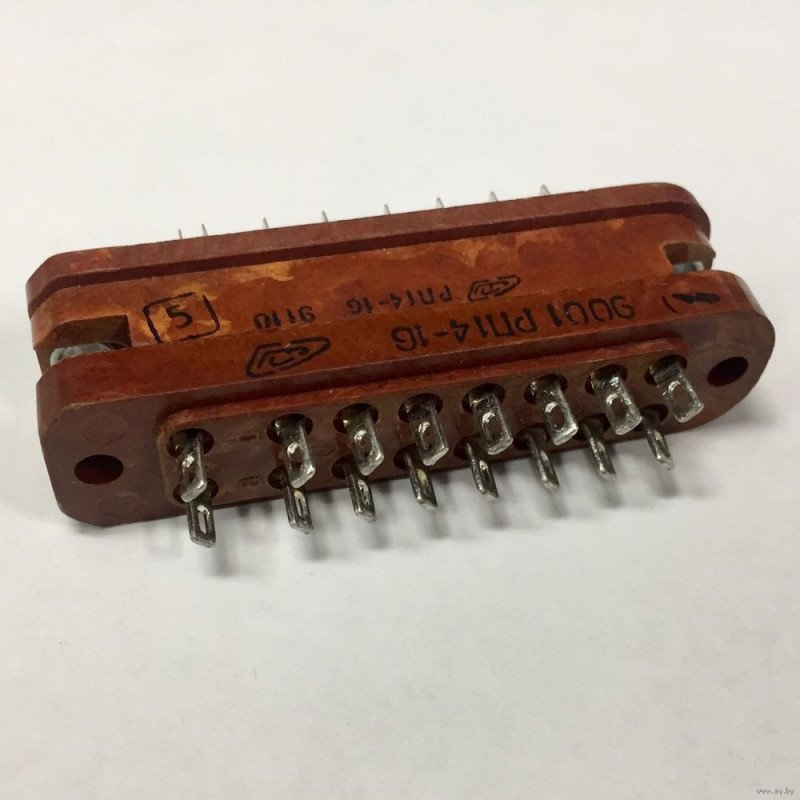

РП14‑16 «5» — это разновидность низкочастотных прямоугольных электрических соединителей типа РП14, в которой розетка предназначена для внутреннего монтажа и рассчитана на 16 контактов. Буква «5» в обозначении указывает на тип покрытия контактов — химическое окисное (пассивное) покрытие, обеспечивающее достаточно надежный электрический контакт и защиту от коррозии, без применения серебра.

Назначение и область применения

Соединители РП14‑16‑5 розетки применяются для соединения и разъединения низкочастотных цепей постоянного, переменного (до ~3 МГц) и импульсного токов внутри радио‑, электро‑ и контрольно‑измерительной аппаратуры.
Обычно используются как внутри приборов (внутренний монтаж), так и для приборно‑кабельных соединений, где важны стабильность контакта и вибрационная стойкость.

Основные электрические параметры

• Максимальное рабочее напряжение соединителя — порядка 800 В (амплитудное значение).

• Номинальный рабочий ток на один контакт — до 5 А, при равномерной нагрузке всех контактов.

• Сопротивление контакта обычно не превышает 3 мОм (эквивалент 0,003 Ом), что обеспечивает малые потери и нагрев.

• Сопротивление изоляции между контактами и корпусом в нормальных условиях — не менее 5000 МОм.

Конструкция и механические особенности

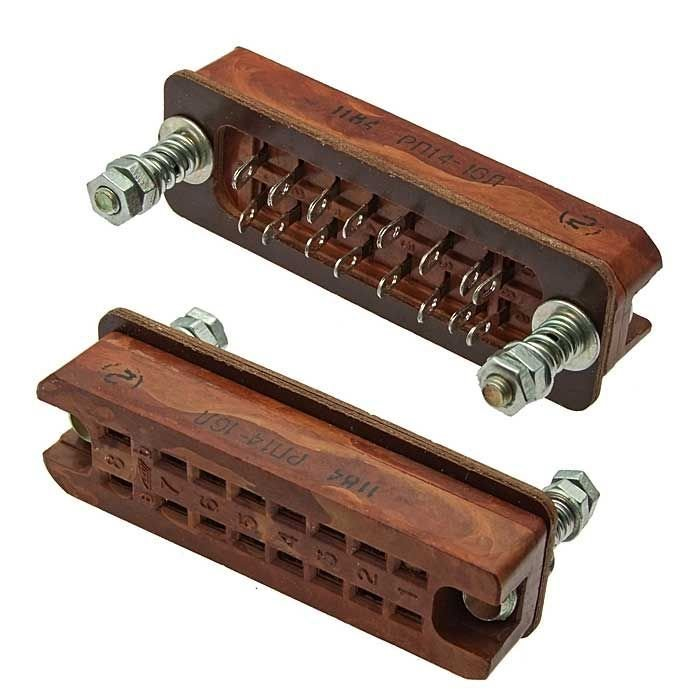

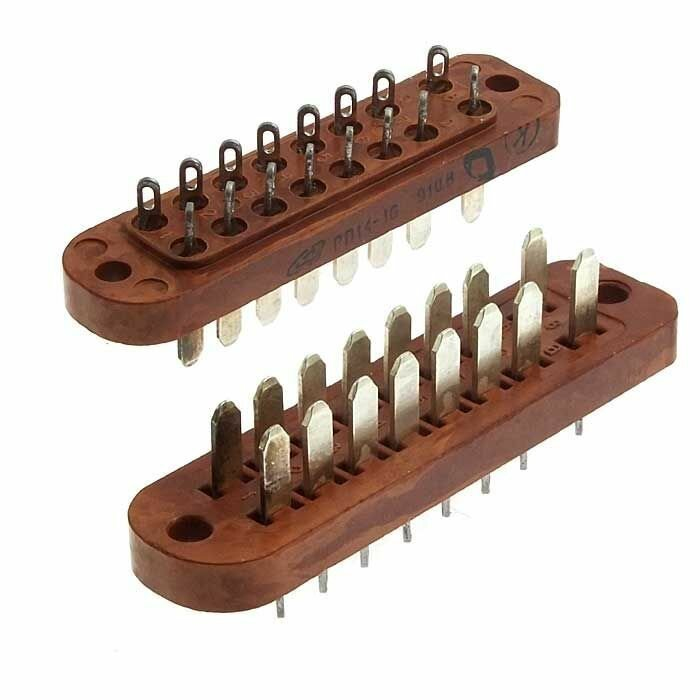

Розетки РП14‑16‑5 имеют металлический прямоугольный корпус с внутренним изолятором и плавающими контактами, самокомпенсирующими неточности сборки и монтажа.
Корпуса могут быть всеклиматическими (исполнение В) или общеклиматическими (УХЛ) с возможностью герметизации прокладками; также предусмотрены направляющие элементы‑ловители для точного сочленения с вилкой.

Условия эксплуатации

Интервал рабочих температур для РП14‑16‑5 обычно в диапазоне примерно от −60 до +100 °C, что позволяет использовать их в условиях жестких климатических и промышленных нагрузок.
Соединители рассчитаны на высокую стойкость к вибрации (частоты до 3000 Гц) и длительную наработку (десятки тысяч часов) при сохраняемости порядка 6–15 лет, в зависимости от покрытия и категории качества.
