Назначение и область применения

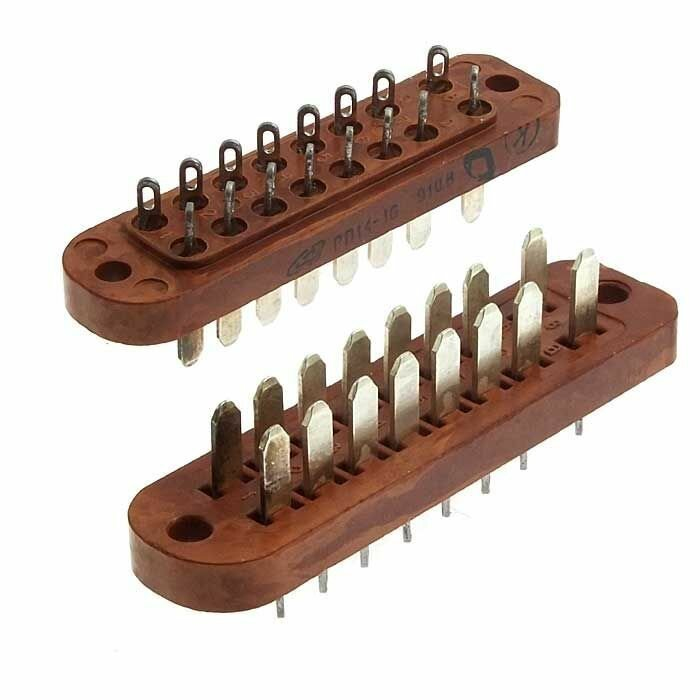

Подкладка РП14-16 — это комплектующая деталь, предназначенная для установки и монтажа прямоугольных низкочастотных электрических соединителей серии РП14 с шестнадцатью контактами. Изделие применяется в аппаратуре, где используются разъёмы РП14-16 для внутреннего монтажа: в радиоэлектронных, электротехнических и контрольно-измерительных приборах.

Соединители серии РП14, совместно с которыми используется подкладка, рассчитаны на работу в цепях постоянного, переменного и импульсного тока. Частота переменного тока может достигать примерно 3 МГц. Такие разъёмы применяются в составе промышленного оборудования и аппаратуры военного назначения, где требуется многократное разъединение и сочленение электрических линий.

Подкладка служит для правильного размещения разъёма РП14-16 на монтажной поверхности, способствует точному совмещению ответных частей и сохранению стабильного положения при эксплуатации. Подкладка не заменяет собой вилку или розетку, а применяется совместно с ними.

Подтверждённые конструктивные и электрические особенности

Подкладка относится к категории комплектующих серии РП14. Сам разъём РП14-16 выпускается в виде вилки и розетки с прямоугольным металлическим корпусом нормальных габаритов и предназначен для внутреннего монтажа. Модификация 16 в обозначении указывает на наличие шестнадцати контактов.

Основные параметры, которые характеризуют соединитель РП14-16 и учитываются при подборе подкладки:

• Серия: прямоугольные низкочастотные соединители РП14;
• Число контактов: 16;
• Рабочее напряжение: до порядка 800 В;
• Максимальный ток на контакт: обычно не более 5 А;
• Сопротивление контактов: не более нескольких мОм;
• Климатическое исполнение: УХЛ и В по ГОСТ 15150-69;
• Тип монтажа: внутренний;
• Применение: многократное сочленение и разъединение блоков, плат и внешних кабелей.

В ряде исполнений разъёмов РП14-16 применяются направляющие элементы-ловители и контакты «плавающего» типа. Это облегчает сочленение, исключает ошибки подключения и компенсирует незначительные неточности монтажа. При использовании разъёмов с такими элементами подкладка не должна препятствовать их работе и должна обеспечивать требуемое положение разъёма.

Применение и совместимость

Подкладка РП14-16 используется при внутреннем монтаже аппаратуры, где задействован разъём РП14-16. Изделие подходит для оборудования, работающего в условиях широкого диапазона температур, повышенной влажности и значительных вибрационных нагрузок. Такая стойкость характерна для соединителей серии РП14, изготавливаемых во всеклиматическом исполнении УХЛ и В по ГОСТ 15150-69.

Благодаря совместимости с разъёмом РП14-16 подкладка может применяться в авиационной, испытательной и промышленной аппаратуре, а также в контрольно-измерительных приборах, где требуется стабильное электрическое соединение и устойчивость к механическим воздействиям.

Артикул изделия — 40682, категория — РП14. Подкладка относится к сменным и монтажным деталям, которые используются при обслуживании, замене или комплектации разъёмов РП14-16.
