Назначение изделия

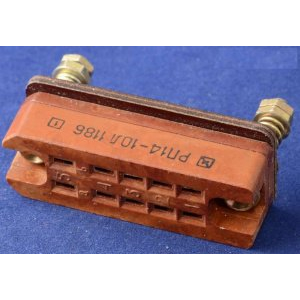

РП14-10 Л РОЗЕТКИ «1» с артикулом 40680 представляет собой розетку электрического прямоугольного соединителя низкочастотного типа серии РП14. Устройство предназначено для работы в цепях постоянного, переменного и импульсного токов. В каталожном кратком описании изделие обозначено как щелевые, что относится к исполнению контактной части модификации РП14-10 Л. Розетка ориентирована на внутренний монтаж и применяется в составе разъёмных соединений, где требуется коммутация электрических цепей с умеренными токовыми нагрузками.

Конструкция предусматривает объёмный монтаж с пайкой, поэтому установка выполняется с фиксацией через монтажные отверстия и последующим присоединением проводников к контактам. Изделие не имеет кожуха и замка фиксации, что упрощает компоновку внутри аппаратуры при условии внешнего крепления или использования ответной части.

Подтверждённые особенности

Для розетки РП14-10 Л заявлены следующие конструктивные и электрические параметры.

Конструкция

• серия — РП14;
• категория — РП14;
• артикул — 40680;
• количество контактов — 10, расположенных в 2 ряда;
• тип контактов — ножевые;
• направляющие элементы-ловители — предусмотрены;
• изолятор — карболит коричневого цвета;
• исполнение — без кожуха и замка фиксации;
• шаг между контактами в ряду — 6,1 мм;
• шаг между рядами — 7 мм;
• габаритные размеры — 53 × 22 × 33 мм;
• диаметр установочных отверстий — 4,5 мм;
• краткое каталожное описание — щелевые.

Электрические параметры

• рабочий ток на контакт — 5 А;
• максимальное напряжение — 800 В;
• сопротивление контактов — не более 3–30 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность — 2550 В.

Условия эксплуатации и ресурс

• температурный диапазон — от минус 60 до плюс 100 (или плюс 125) градусов Цельсия;
• влажность — до 98 процентов при плюс 35 градусах Цельсия;
• вибрация — до 3000 Гц;
• удары — до 40 g;
• климатическое исполнение — УХЛ;
• ресурс — 3000 сочленений-расчленений;
• монтаж — объёмный с пайкой.

Применение и учётные данные

Розетка РП14-10 Л применяется как ответная часть прямоугольного низкочастотного соединителя при сборке электротехнических устройств, работающих в стационарных и подвижных условиях с воздействием вибрации и ударных нагрузок. Щелевое исполнение контактов учитывается при подборе совместимой вилки и кабельной сборки.

В карточке товара указаны приемка «1» и год 78. Производитель не указан. Артикул изделия — 40680, категория — РП14. При проектировании узла следует учитывать габаритные размеры 53 × 22 × 33 мм, посадочные отверстия диаметром 4,5 мм и объёмный монтаж пайкой.
