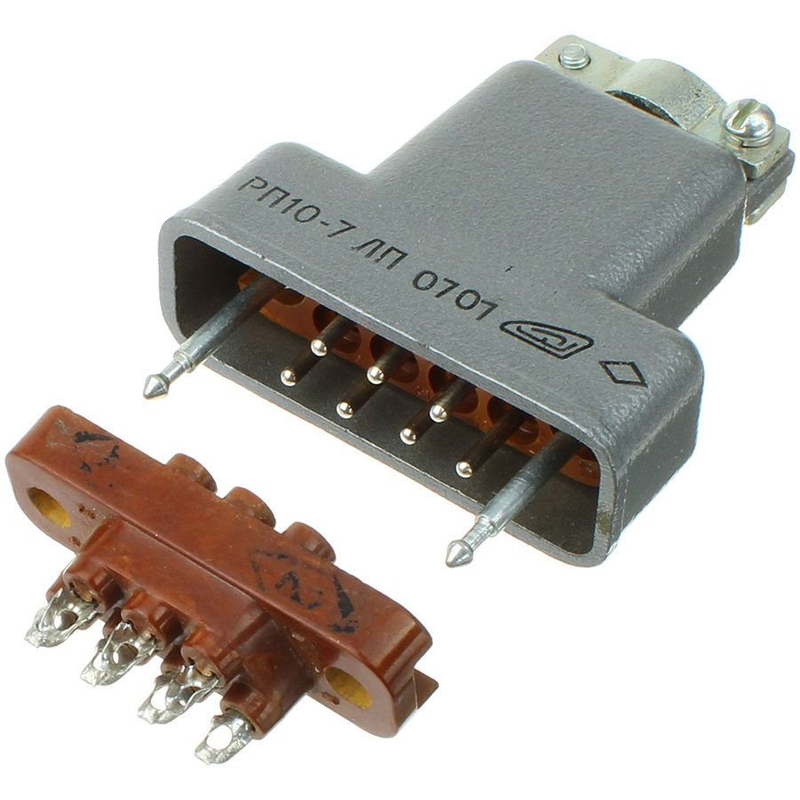

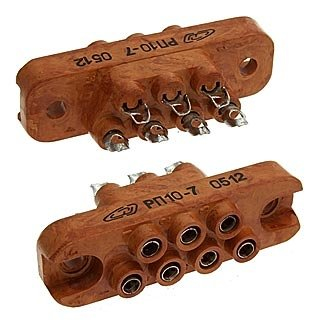

РП10-7 — это розетка прямоугольного соединителя серии РП10 с 7 контактами, предназначенная для надежного соединения электрических цепей. Она используется во внутренних цепях постоянного, переменного (до 3 МГц) и импульсного тока с нагрузкой до 15 А на контакт и напряжением до 1500 В.

Основные характеристики

Розетки РП10-7 имеют сопротивление контактов не более 0,004 Ом (4 мОм), сопротивление изоляции не менее 10 000 МОм и электрическую прочность изоляции от 2700 до 3800 В. Корпус может быть полимерным или металлическим (например, карболитовым), с прямым или угловым выводом кабеля; часто оснащается фиксирующим замком "З" для надежной фиксации. Диаметр контактов — 1,5 мм, материал — латунь с покрытием серебром или олово-висмутом.

Конструкция и применение

Соединители РП10-7 предназначены для объемного внутреннего монтажа с пайкой, имеют направляющие для точного соединения и выдерживают вибрацию (до 18 g, 1–2500 Гц), температуру от -60 до +125 °C, влажность до 98% при +35 °C. Ресурс — 500 сочленений-расчленений, срок хранения — 25 лет, климатическое исполнение УХЛ 2.1. Применяются в промышленных и инженерных системах для надежной передачи сигналов и мощности.
