Назначение изделия

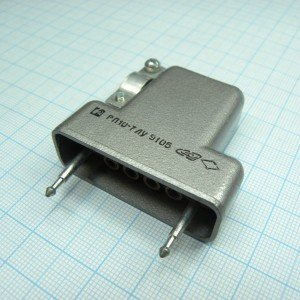

РП10-7ЛУ — розетка электрического прямоугольного соединителя серии РП10 производства АО «Завод «Снежеть». Изделие предназначено для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах. Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного токов и обеспечивает сочленение с ответными вилками типа РП10. Конструктив предполагает угловое исполнение корпуса, что облегчает компоновку внутри приборных отсеков при ограниченном пространстве.

Каталожная позиция относится к категории РП10 и выпускается под артикулом 80091. Приемка изделия по классификации «10» подтверждает соответствие контрольным требованиям завода-изготовителя для промышленного применения. Розетка поставляется как самостоятельный компонент для монтажа на панели, шасси или печатные платы приборов.

Подтвержденные технические особенности

Розетка имеет 7 контактов, расположенных рядами. Шаг контактов в ряду составляет 6,4 мм, расстояние между рядами — 5,5 мм. Рабочий ток на один контакт достигает 15 А при равномерной нагрузке. Максимальное рабочее напряжение — до 1400 В. Контактное сопротивление не превышает 4 мОм, сопротивление изоляции — не менее 10 000 МОм. Электрическая прочность изоляции находится в диапазоне от 2700 до 3800 В. Контакты имеют серебряное покрытие.

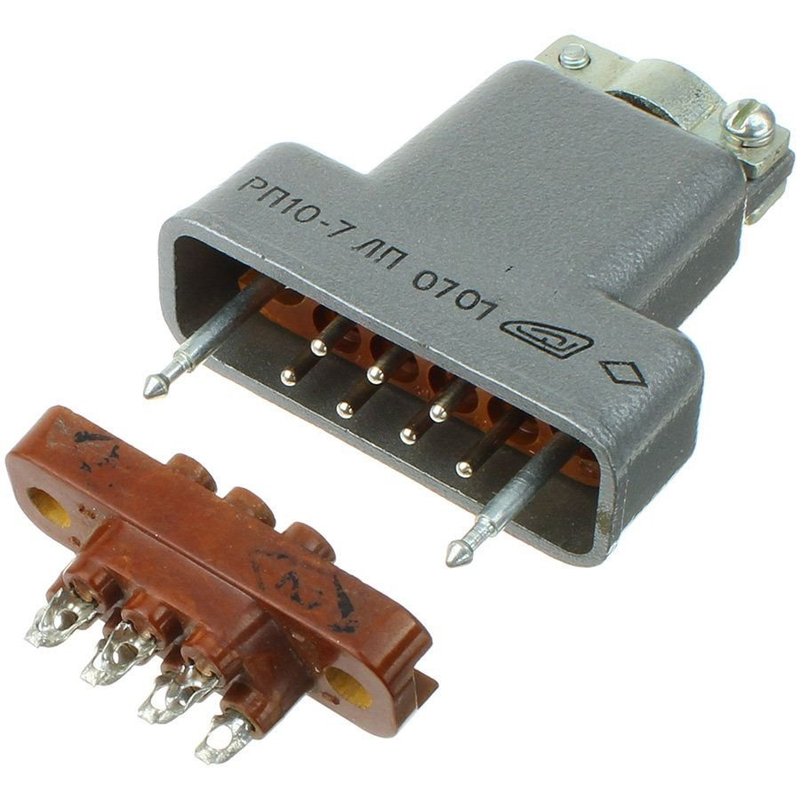

Маркировка «ЛУ» в обозначении указывает на конструктивные особенности изделия:

• наличие ловителей — направляющих штырей или втулок, обеспечивающих корректное сочленение и исключающих перекос при стыковке;
• угловой монтаж — расположение контактной части под углом к крепежной плоскости корпуса.

Корпус розетки может быть металлическим или пластмассовым. В конструкции предусмотрены фиксирующие замки для надежного удержания ответной вилки в сочлененном положении. Механическая устойчивость подтверждена испытаниями на многократные удары с ускорением до 350 м/с² и воздействие синусоидальной вибрации в диапазоне частот от 1 до 2500 Гц при ускорении до 180 м/с².

Применение

Розетки РП10-7ЛУ применяются в промышленных и электротехнических системах, где требуется высокая механическая прочность и долговечность разъемных соединений. Изделия востребованы при сборке контрольно-измерительного оборудования, радиоэлектронных устройств, блоков автоматики и силовых цепей внутреннего монтажа. Угловое исполнение упрощает трассировку проводников и подключение кабельных сборок в условиях плотной компоновки.

Условия эксплуатации

Соединитель ориентирован на внутренний монтаж внутри корпусов приборов и не предназначен для открытой установки вне защищенных объемов. Сочленение выполняется только с ответными вилками серии РП10, что гарантирует совместимость по геометрии контактов, шагу и фиксирующим элементам. Допустимые режимы работы охватывают цепи постоянного и переменного тока, а также импульсные нагрузки.

Комплектация и приемка

Изделие поставляется как одиночный элемент соединителя. Приемка «10» соответствует установленному на заводе уровню контроля качества для данной серии. Производитель АО «Завод «Снежеть» обеспечивает стабильность характеристик и межпартийную повторяемость параметров, что подтверждается применяемой на производстве системой технического контроля и испытаний.
