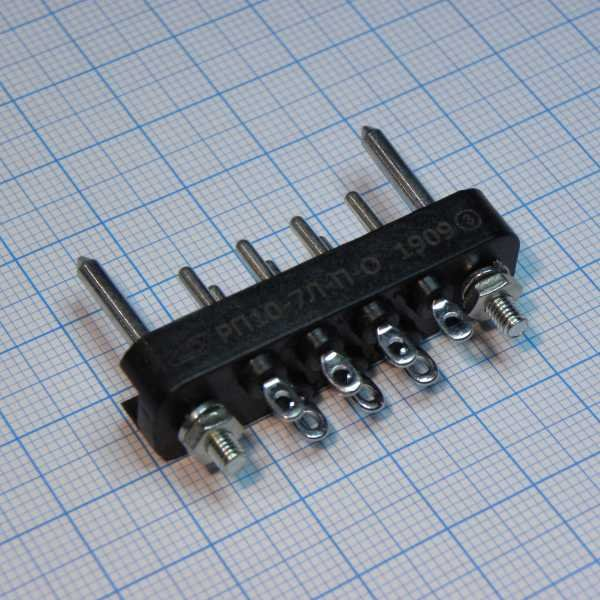

РП10‑7Л‑П‑О «Вилка 1» — это низкочастотный электрический соединитель прямоугольного типа, разработанный для внутреннего объемного монтажа в электрических цепях постоянного, переменного и импульсного токов.

Основное назначение и конструкция

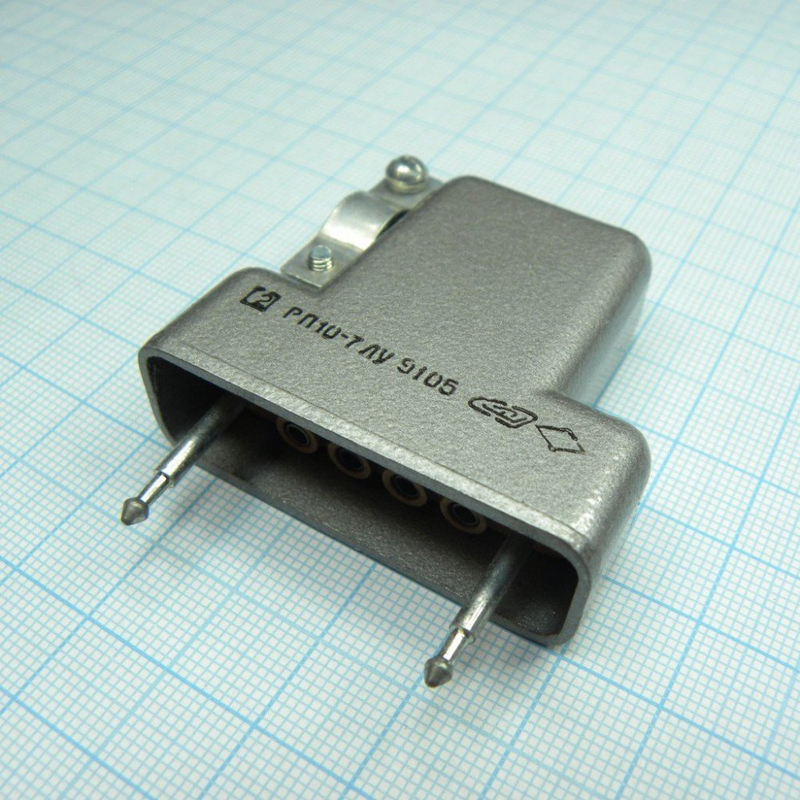

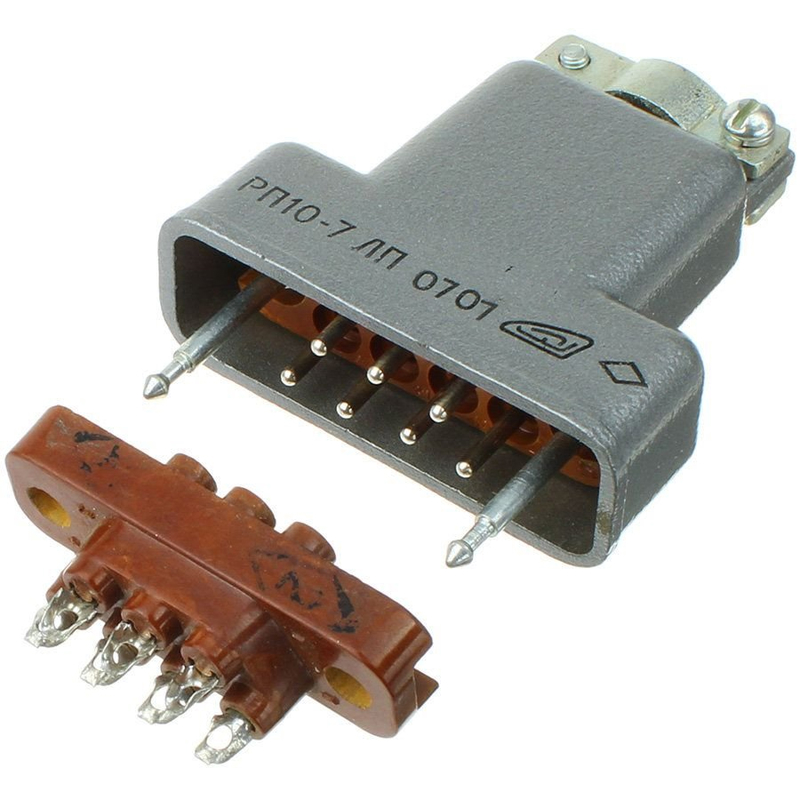

Соединитель относится к серии РП10, имеет прямоугольный литой металлический или пластмассовый корпус с прямым или угловым выходом под кабель и оснащен фиксирующими замками и ловителями (направляющими) для надежного сопряжения с розеткой.
Вилка РП10‑7Л‑П‑О предназначена для внутреннего монтажа, провода заводятся в корпус и соединяются пайкой, что обеспечивает герметичность и стойкость к вибрациям и ударам.

Количество контактов и электрические параметры

Устройство имеет 7 контактов, расположенных в двух рядах с шагом 6,4 мм по ряду и 5,5 мм между рядами.

• Номинальный рабочий ток на каждый контакт при равномерной нагрузке — до 15 А.

• Максимальное рабочее напряжение (амплитудное значение) — до 1500–1550 В в зависимости от условий приемки.

• Сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 10 000 МОм.

• Электрическая прочность изоляции — порядка 2700–3800 В.

Условия эксплуатации и надежность

РП10‑7Л‑П‑О рассчитан на работу в широком температурном диапазоне: примерно от −60 до +125 °C, что делает его пригодным для всеклиматических условий.
Соединитель выдерживает повышенную влажность до 98% при 35 °C, пониженное атмосферное давление, а также синусоидальную вибрацию до 18 отн. ед. и многократные удары с пиковым ускорением до примерно 35g.
Гамма‑процентная наработка до отказа составляет около 12 000 часов, а гамма‑процентный срок сохраняемости — порядка 25 лет.

Кратко о маркировке

• РП — соединители ручного сочленения общего назначения, низкочастотные, прямоугольные.

• 10 — порядковый номер разработки серии.

• 7 — количество контактов (7‑контактный).

• Л — наличие ловителей (направляющих штырей/втулок).

• П‑О — код модификации (исполнение, тип контактной системы и, как правило, вариант для внутреннего объемного монтажа с пайкой проводов).
