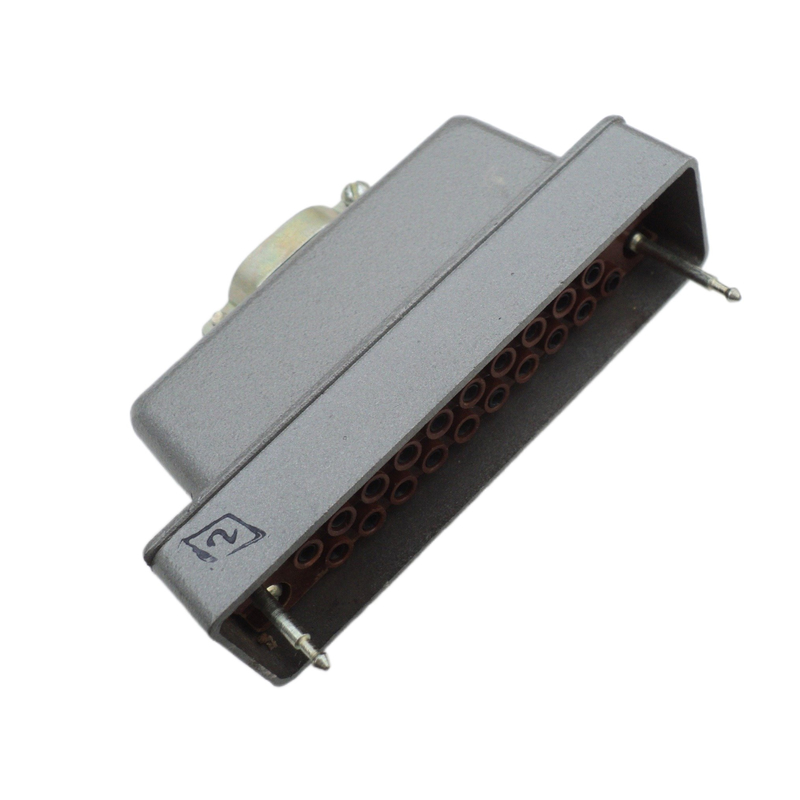

Розетка РП10‑30В (часто обозначается как РП10‑30‑В, 30) относится к серии низкочастотных прямоугольных разъёмов РП10 общего назначения и предназначена для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов.

Назначение и область применения

Разъём РП10‑30‑В используется для соединения и разъединения силовых и сигнальных цепей в составе радиоэлектронной аппаратуры, приборов и стационарных устройств. Он рассчитан на частоты до нескольких мегагерц, поэтому применяется в цепях с относительно низкой частотой сигналов.

Типовая конструкция

РП10‑30‑В — прямоугольный низкочастотный разъём внутреннего монтажа, с фиксацией вилки и розетки за счёт ручного сочленения‑расчленения, предусмотрен механизированным замком или рычагом‑захватом. Количество контактов — 30, при этом контакты набраны в два или более ряда с шагом порядка 6,4 мм между контактами и 5,5 мм между рядами.

Электрические характеристики

На каждый контакт разъёма РП10‑30‑В обычно допускается ток до 15 А, максимальное рабочее напряжение — около 1500–1550 В постоянного или переменного тока в зависимости от исполнения. Сопротивление контактов не превышает нескольких долей ома (порядка 4 мОм), а сопротивление изоляции между контактами и в нормальных условиях превышает 10 000 МОм.

Климатические условия и надёжность

Разъём РП10‑30‑В выпускается в климатическом исполнении УХЛ (умеренный и холодный климат) и рассчитан на работу в широком диапазоне температур, как правило, от минусовых до более чем плюс 100 °С. Разъём рассчитан на не менее 500 циклов сочленения‑расчленения при сохранении требуемых электрических параметров и изоляции.

Монтаж и конструктив

Контакты в розетке РП10‑30‑В, как правило, выполнены с серебряным покрытием для снижения переходного сопротивления и повышения коррозионной стойкости. Монтаж проводов выполняется пайкой в объемных контактных втулках, а сама розетка крепится к плате или панели через фланец или специальный кронштейн.
