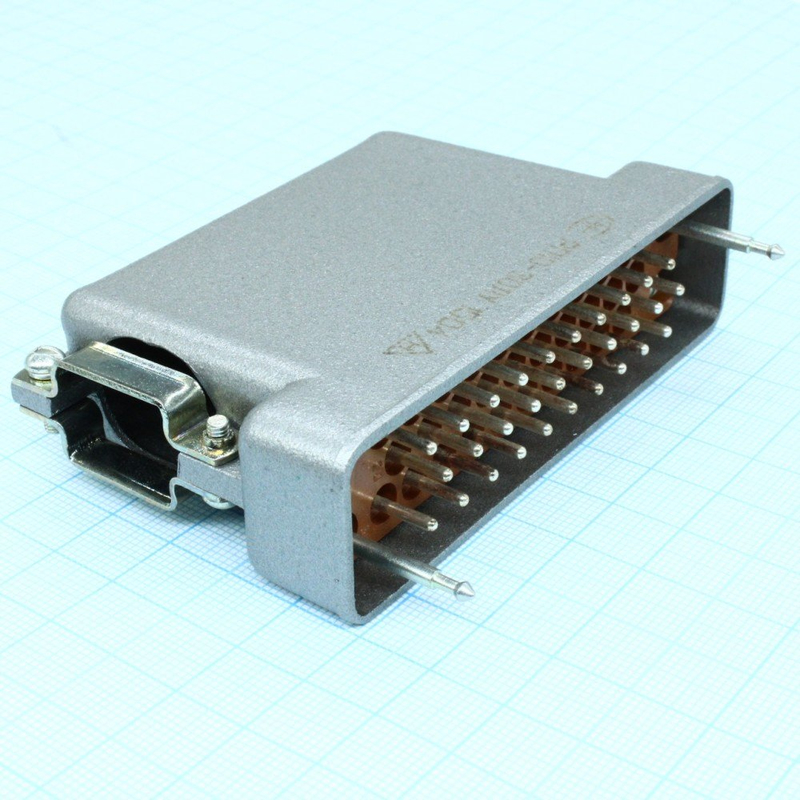

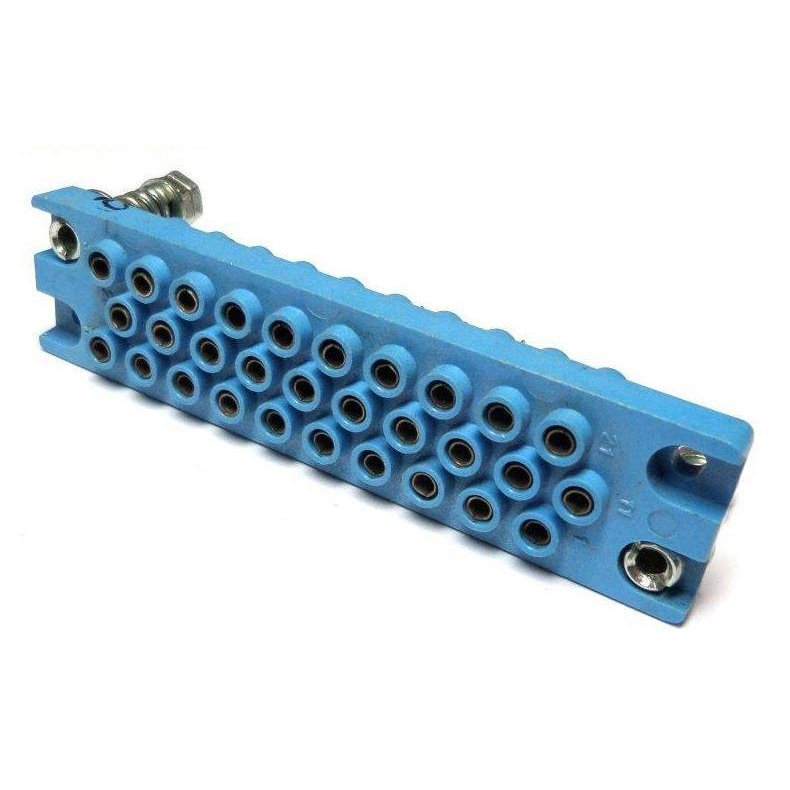

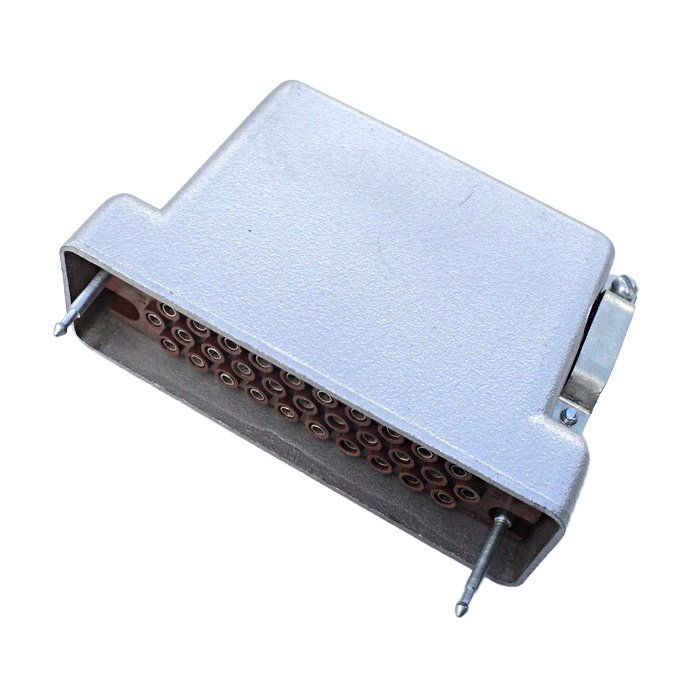

Розетка РП10‑30ЛУ относится к серии прямоугольных низкочастотных соединителей РП10 и предназначена для внутреннего (объемного) монтажа в электрических цепях постоянного, переменного и импульсного тока. Такие разъёмы широко применяются в промышленной, телекоммуникационной и военной аппаратуре, где требуется надёжное ручное соединение/разъединение блоков и плат.

Расшифровка обозначения

• РП10 — тип соединителя: прямоугольный, низкочастотный, нормальных габаритов, для внутреннего монтажа, ручное сочленение.

• 30 — количество контактов в разъёме (30 контактов).

• ЛУ — конструктивное исполнение: розетка в прямом кожухе с ловителем (направляющими втулками), рассчитанная на клиновую (упорную) фиксацию при соединении с вилкой.

Основные технические особенности

• Номинальный ток на каждый контакт — до 15 А при равномерном распределении нагрузки .

• Номинальное рабочее напряжение — до 1500 В (в зависимости от исполнения и условий эксплуатации).

• Контакты, как правило, выполнены из латуни с серебряным покрытием; сопротивление контактов не превышает 4 мОм .

Конструкция и геометрия

• Контакты расположены в трёх рядах ; шаг между рядами около 5,5 мм , шаг между контактами в ряду — 6,4 мм .

• Изолятор обычно изготавливается из карболита или аналогичного термостойкого материала; корпус‑кожух обеспечивает жёсткость и ориентацию при состыковке с вилкой.

• Монтаж — объемный , с закреплением на печатной плате или в корпусе с помощью крепёжных отверстий, электрическое соединение — пайка контактных выводов.

Рабочие условия и ресурс

• Рабочий диапазон температур — примерно от –60 до +125 °С , разъём соответствует классу УХЛ 2.1 по климатическому исполнению.

• Электрическая прочность изоляции обычно составляет порядка 2700–3800 В при испытаниях.

• Ресурс — порядка 500 циклов сочленения–расчленения , минимальная наработка до отказа — около 12 000 часов .
