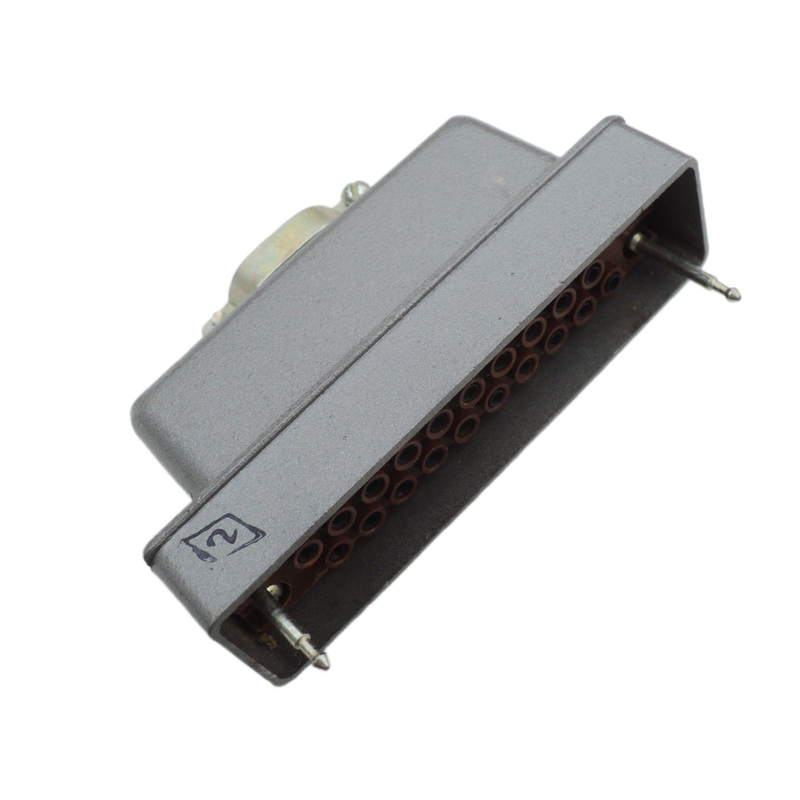

РП10‑30Л — это низкочастотный прямоугольный электрический соединитель типа «розетка» для внутреннего монтажа, рассчитанный на работу в цепях постоянного, переменного (до нескольких МГц) и импульсного тока. Маркировка «5» указывает на вид приемки (серия «5» ВП, ПЗ) по техническим условиям, но не влияет на конструкцию самого разъёма, а относится к документации и контролю качества.

Назначение и конструкция

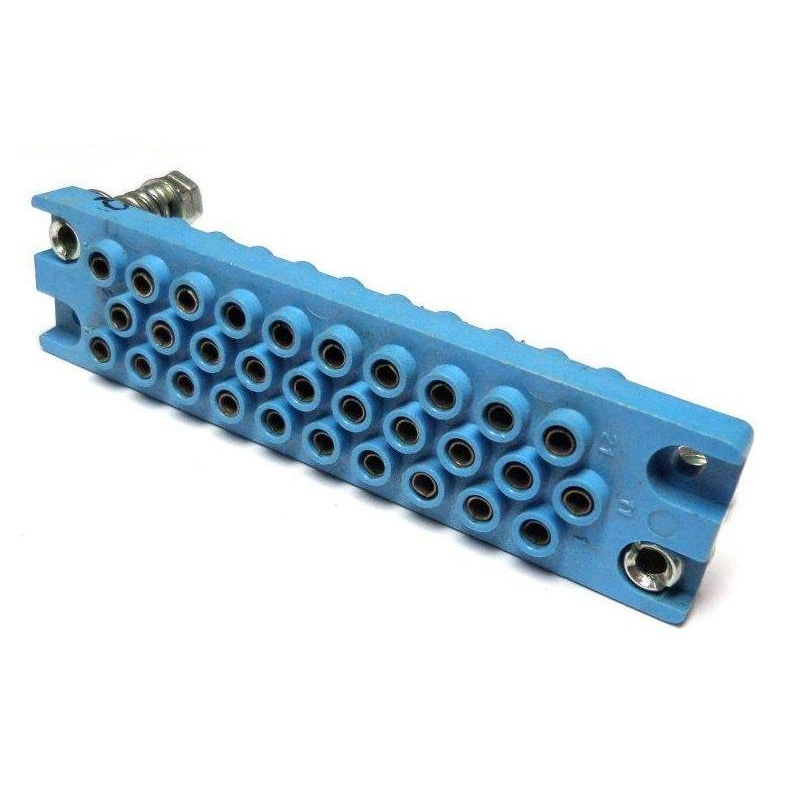

РП10‑30Л используется как розеточная часть соединителя ручного сочленения общего назначения: тип «РП» означает прямоугольный низкочастотный разъём, 10 — номер разработки, 30 — количество контактов, «Л» — наличие ловителя (направляющих втулок). Изолятор выполнен из карболита (бакелита), цвет — коричневый, корпус неразъёмный, без кожуха; контактная часть — 3 ряда штыревых или гнездовых контактов, всего 30 штук.

Электрические параметры

Максимальное рабочее напряжение обычно до 1500–1550 В, а рабочий ток на каждый контакт — до 15 А при равномерной нагрузке. Сопротивление контактов не превышает 4 мОм, сопротивление изоляции — не менее 10 000 МОм, электрическая прочность изоляции — порядка 2700–3800 В, что обеспечивает надёжную работу в составе оборудования.

Конструктивные и эксплуатационные особенности

• Шаг контактов в ряду — 6,4 мм, шаг между рядами — 5,5 мм, диаметр контактов примерно 1,5 мм, материал — латунь с серебряным покрытием.

• Климатическое исполнение УХЛ 2.1, рабочий диапазон температур — примерно от −60 до +125 °С, допустимая относительная влажность до 98% при +35 °С.

• Метод монтажа — объемный, крепление — винтами в отверстия с шагом около 77 мм, диаметром примерно 3,2 мм; электрический монтаж — пайка проводов к контактам.

• Габаритные размеры изолятора около 87×21×12,1 мм, общая установочная высота — около 27,5 мм; ресурс — до 500 циклов сочленения‑расчленения, минимальная наработка до отказа — порядка 12 000 часов, максимальный срок хранения — до 25 лет.
