Назначение и область применения

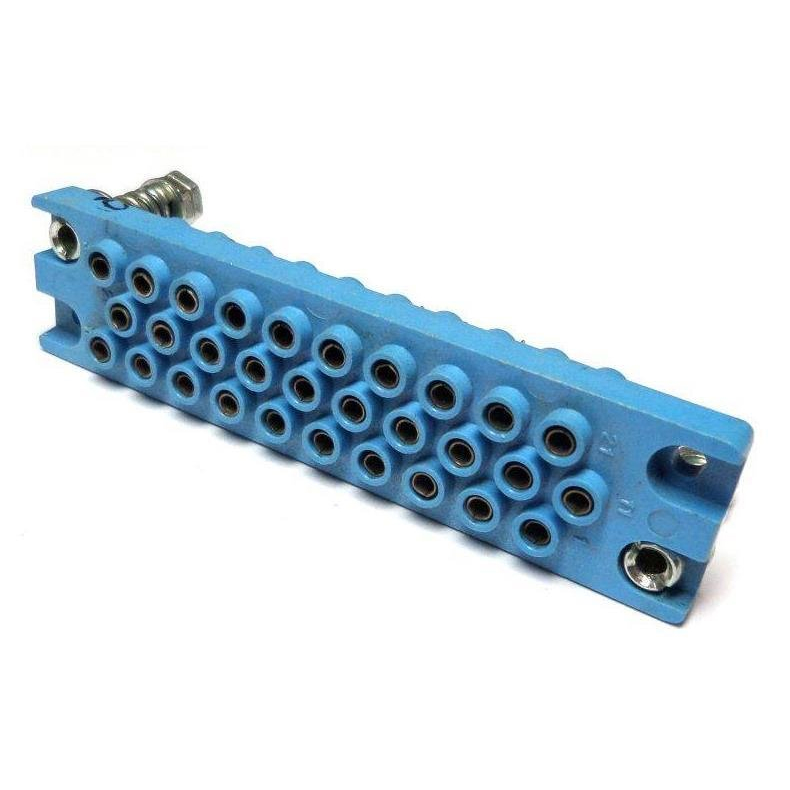

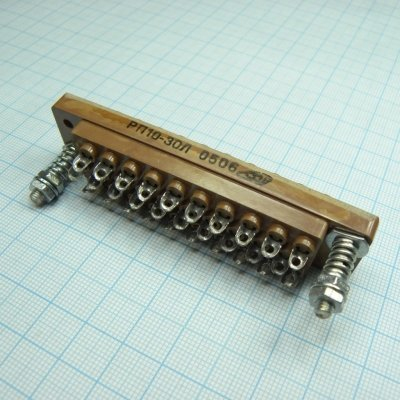

Электрический соединитель-вилка РП10-30 Л прямоугольного типа предназначен для внутреннего монтажа в электронной и радиоэлектронной аппаратуре. Изделие применяется в цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока для соединения и разъединения электрических цепей в приборах специального и общего назначения. Конструкция рассчитана на использование в аппаратуре, эксплуатируемой в условиях повышенных механических нагрузок и неблагоприятных климатических воздействий.

Соединитель относится к категории РП10 и имеет артикул 40641. Приёмка изделия соответствует обозначению "5" "В", год выпуска — 2005. Вилка обеспечивает надёжное электрическое соединение с ответной розеткой благодаря наличию ловителей и фиксирующих замков, предотвращающих самопроизвольное расчленение при вибрационных и ударных нагрузках.

Технические характеристики

Вилка РП10-30 Л оснащена 30 контактами, расположенными рядами. Шаг между контактами составляет 6,4 мм, расстояние между рядами — 5,5 мм. Электрические параметры изделия:

• максимальное рабочее напряжение — до 1500–1550 В;
• ток на контакт — до 15 А;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 10 000 МОм;
• электрическая прочность изоляции — от 2700 до 3800 В.

Диапазон рабочей температуры составляет от минус 60 °C до плюс 85 °C, при этом допускается перегрев контактов до плюс 125 °C. Масса соединителя находится в пределах 30–42 г.

Конструкция и особенности

Корпус вилки выполнен из металла или пластмассы и оборудован направляющими штырями (ловителями), обеспечивающими правильное сочленение с ответной частью. Контакты имеют плавающую конструкцию, что компенсирует возможные перекосы при соединении. Подключение проводов осуществляется методом пайки.

Изделие устойчиво к следующим внешним воздействующим факторам:

• вибрация в диапазоне частот от 1 до 2500 Гц с ускорением до 180 м/с²;
• многократные удары с ускорением до 350 м/с²;
• повышенная влажность до 98 % при температуре плюс 35 °C;
• пониженное атмосферное давление.

Условия эксплуатации и надёжность

Соединитель предназначен для всеклиматического исполнения УХЛ или В, что допускает применение в районах с умеренным, холодным, а также влажным тропическим климатом. Гарантированная наработка составляет не менее 12 000 часов, срок сохраняемости — до 25 лет. Допустимое количество сочленений-расчленений достигает 500 циклов, что подтверждает высокую механическую износостойкость контактной системы и замковых элементов конструкции.

Изделие поставляется как самостоятельная единица и предназначено для установки в аппаратуру при её производстве, ремонте или модернизации в соответствии с технической документацией на конечное оборудование.
