Назначение и область применения

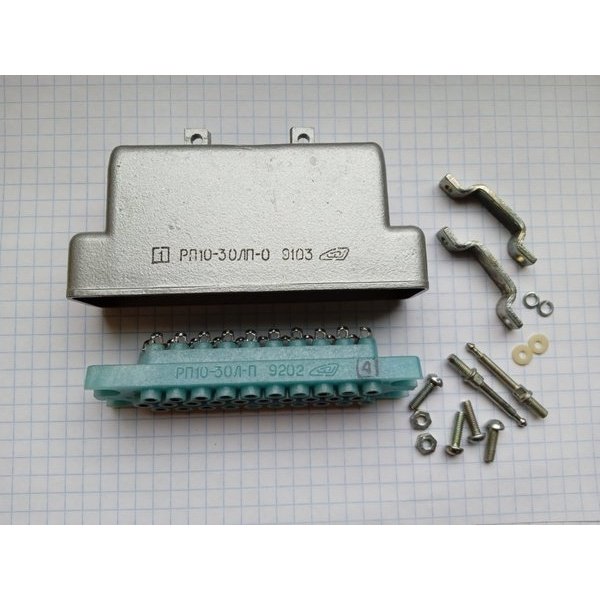

РП10-30-П-О представляет собой электрический низкочастотный прямоугольный соединитель, выполненный в виде розетки для внутреннего монтажа. Изделие предназначено для работы в цепях постоянного, переменного и импульсного токов. Частотный диапазон при использовании в цепях переменного тока достигает 3 МГц, что позволяет применять соединитель в аппаратуре с умеренными требованиями к высокочастотным характеристикам.

Рабочее напряжение розетки составляет до 1500 В. Соединитель применяется в различных электротехнических системах, где требуется надёжное разъёмное соединение электрических цепей. Изделие рассчитано на внутренний монтаж и врубной метод сочленения с ответной частью, что обеспечивает быстрое и удобное подключение при сборке и обслуживании оборудования.

Основные технические характеристики

Розетка оснащена 30 контактами, каждый из которых имеет диаметр 1,5 мм. Контакты изготовлены из латуни и покрыты олово-висмутом, что обеспечивает стабильное электрическое соединение и защиту поверхности от окисления. Номинальный рабочий ток составляет до 15 А. Сопротивление контактов не превышает 4 мОм, а сопротивление изоляции достигает 10000 МОм, что гарантирует низкие потери в месте соединения и высокую надёжность развязки между цепями.

Конструкция изделия имеет три ряда контактов. Шаг между рядами составляет 5,5 мм, шаг контактов в ряду равен 6,4 мм. Изолятор выполнен из пластмассы синего цвета, габаритные размеры розетки — 87 на 21 на 20 мм.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 125 градусов Цельсия. Изделие устойчиво к механическим воздействиям и выдерживает вибрационные нагрузки с ускорением до 18 g в диапазоне частот от 1 до 2500 Гц. Эти характеристики позволяют использовать розетку в промышленной аппаратуре и оборудовании, эксплуатируемом в сложных климатических условиях.

Монтаж и особенности конструкции

Электрический монтаж розетки осуществляется методом пайки. Механический монтаж — объёмный, для крепления предусмотрены установочные отверстия диаметром 3,2 мм. Расстояние между установочными отверстиями составляет 77 мм, что соответствует стандартным посадочным местам для соединителей серии РП10.

Метод сочленения с ответной частью — врубной, не требующий дополнительного резьбового крепления. Это упрощает процесс сборки и сокращает время на подключение или замену соединителя в составе оборудования.

Ключевые особенности

• 30 контактов диаметром 1,5 мм с покрытием олово-висмут
• Рабочее напряжение до 1500 В, ток до 15 А
• Сопротивление контактов не более 4 мОм
• Сопротивление изоляции 10000 МОм
• Три ряда контактов с шагом 5,5 мм между рядами и 6,4 мм в ряду
• Изолятор из пластмассы синего цвета, габариты 87 на 21 на 20 мм
• Температурный диапазон от минус 60 до плюс 125 градусов Цельсия
• Устойчивость к вибрации до 18 g в диапазоне частот 1–2500 Гц
• Пайка для электрического монтажа, объёмный механический монтаж
• Установочные отверстия диаметром 3,2 мм, расстояние между ними 77 мм
• Врубной метод сочленения
