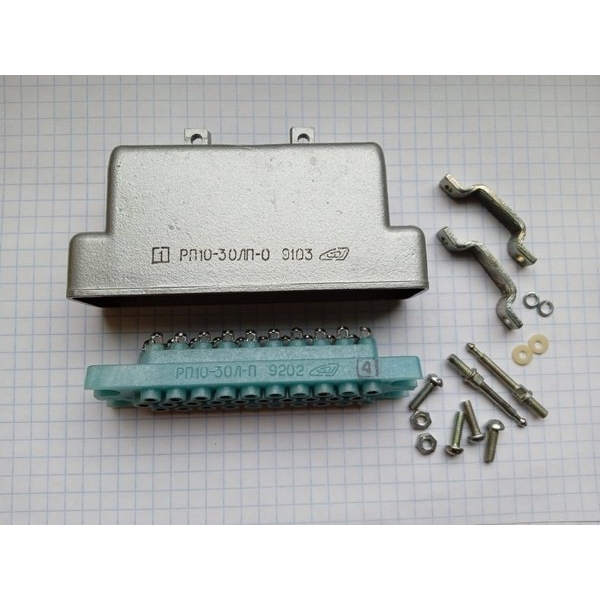

РП10-30 О розетка

РП10-30 О розетка — это низкочастотный прямоугольный электрический соединитель внутреннего монтажа, предназначенный для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока с напряжением до 1550 В.

Основное назначение

Она используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Конструкция включает плавающие контакты и ловители для надежной фиксации, а монтаж проводов осуществляется пайкой в объемном исполнении. Климатическое исполнение — УХЛ или В по ГОСТ 15150-69, что позволяет эксплуатировать в широком диапазоне температур от -60 до +85 °C.

Технические характеристики

Соединитель имеет 30 контактов, максимальный рабочий ток — 15 А, сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 10 000 МОм. Электрическая прочность изоляции достигает 2700–3800 В, а покрытие контактов — серебром или олово-висмутом. Выдерживает вибрацию, удары до 350 м/с² и пониженное давление до 1×10⁻¹² мм рт. ст.

Структура обозначения

Расшифровка: РП — прямоугольный низкочастотный общего назначения; 10 — порядковый номер разработки; 30 — количество контактов (возможны варианты 7, 11, 15, 22, 30, 42); О — тип кожуха (открытый без дополнительных элементов); дополнительные индексы обозначают замок (З), ловители (Л) и другие модификации. Шаг контактов — 6,4 мм в ряду, между рядами — 5,5 мм.

Описание

Назначение и область применения

РП10-30 О розетка представляет собой низкочастотный прямоугольный электрический соединитель внутреннего монтажа, предназначенный для работы в цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока с напряжением до 1550 В. Изделие используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения.

Конструкция розетки включает плавающие контакты и ловители, обеспечивающие надёжную фиксацию ответной части при сочленении. Монтаж проводов выполняется пайкой в объёмном исполнении. Климатическое исполнение соответствует требованиям УХЛ или В по ГОСТ 15150-69, что допускает эксплуатацию в широком диапазоне температур от минус 60 до плюс 85 градусов Цельсия.

Технические характеристики

Соединитель оснащён 30 контактами и рассчитан на максимальный рабочий ток 15 А. Ключевые электрические параметры изделия:

сопротивление контактов — не более 4 мОм;
сопротивление изоляции — не менее 10 000 МОм;
электрическая прочность изоляции — от 2700 до 3800 В;
покрытие контактов — серебро или олово-висмут.

Изделие сохраняет работоспособность при воздействии вибрации, механических ударов с ускорением до 350 метров в секунду за секунду и пониженного давления до 1 на 10 в минус двенадцатой степени миллиметра ртутного столба. Шаг контактов в ряду составляет 6,4 мм, расстояние между рядами — 5,5 мм.

Структура условного обозначения

Маркировка РП10-30 О расшифровывается следующим образом:

РП — прямоугольный низкочастотный соединитель общего назначения;
10 — порядковый номер разработки;
30 — количество контактов, возможны варианты исполнения на 7, 11, 15, 22, 30 и 42 контакта;
О — тип кожуха, открытый без дополнительных элементов.

Дополнительные индексы в обозначении указывают на наличие замка (З), ловителей (Л) и других конструктивных модификаций. Приёмка изделия — «1», год выпуска — 2022, артикул — 40653.

Условия эксплуатации и монтажа

Розетка рассчитана на внутренний монтаж в составе радиоэлектронной аппаратуры. Применение плавающих контактов компенсирует незначительные смещения ответной части при стыковке, что повышает надёжность электрического соединения. Ловители направляют вилку при сочленении и предотвращают повреждение контактов при перекосах.

Диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия позволяет использовать соединитель как в отапливаемых помещениях, так и в неотапливаемых объёмах с жёсткими климатическими условиями. Стойкость к ударам и вибрации делает изделие пригодным для аппаратуры, эксплуатируемой на подвижных объектах.
