Назначение и область применения

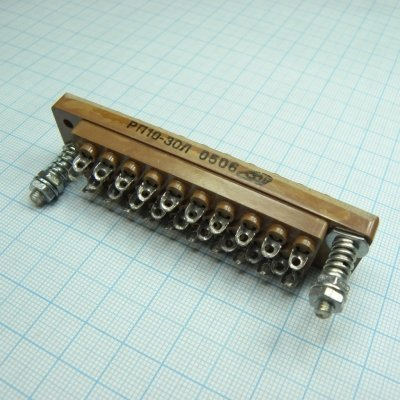

Розетка РП10-30 Л-О представляет собой низкочастотный прямоугольный электрический разъём ручного сочленения общего назначения, предназначенный для внутреннего монтажа. Изделие рассчитано на работу в цепях постоянного, переменного и импульсного токов и изготавливается по техническим условиям серии РП10. Разъём предназначен для применения в изделиях радио- и электронной техники, в том числе эксплуатируемых в условиях повышенных механических и климатических нагрузок.

РП10-30 Л-О используется для соединения электрических цепей в приборах и устройствах, работающих при напряжении до 1500 В и токе до 15 А на контакт. Разъём рассчитан на частоты переменного тока вплоть до нескольких мегагерц и применим в промышленной аппаратуре, системах управления, измерительных устройствах и других объектах, где требуется многократное врубное сочленение и расчленение.

Конструкция и маркировка

Расшифровка обозначения изделия:

• РП — соединитель ручного сочленения, низкочастотный, прямоугольный;
• 10 — порядковый номер разработки;
• 30 — количество контактов;
• Л — наличие ловителя (направляющих втулок или штырей);
• О — исполнение розетки (для внутреннего монтажа, без кожуха или с простым изолятором).

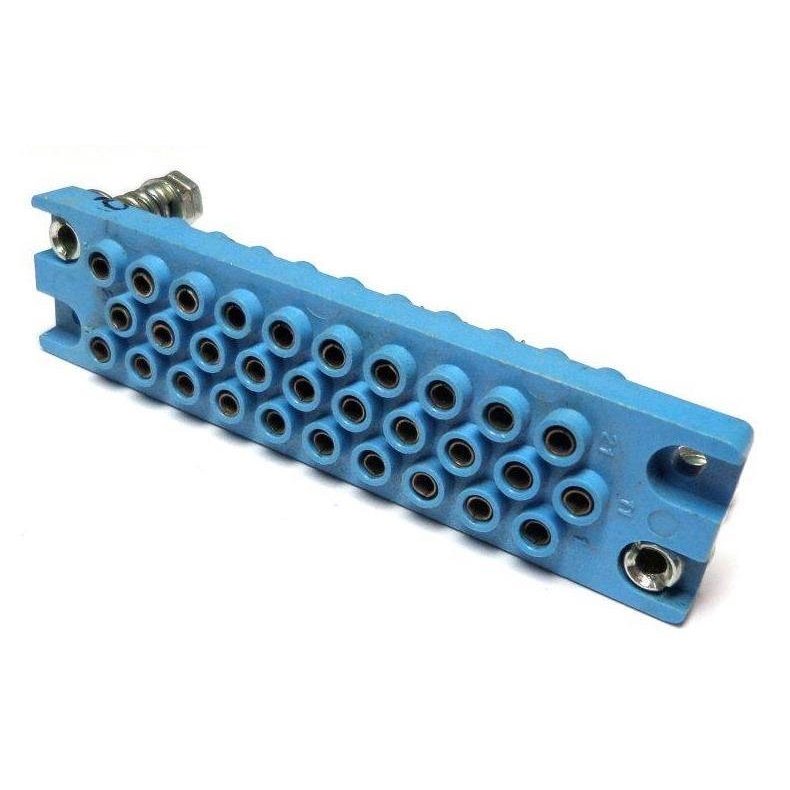

Розетка имеет три ряда контактов с шагом 6,4 мм в ряду и шагом между рядами 5,5 мм. Диаметр контактов составляет около 1,5 мм, материал контактов — латунь с серебряным покрытием. Изолятор выполнен из карболита (термореактивная пластмасса), что обеспечивает высокую электрическую прочность и устойчивость к температурным воздействиям.

Электрические и механические характеристики

Изделие обладает следующими подтверждёнными техническими параметрами:

• максимальное рабочее напряжение — до 1500 В;
• номинальный рабочий ток на контакт — до 15 А при равномерной нагрузке;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 10 000 МОм;
• электрическая прочность изоляции — порядка 2700–3800 В;
• количество циклов сочленения-расчленения — не менее 500;
• гамма-процентная минимальная наработка до отказа — порядка 12 000 часов;
• гарантийный срок сохраняемости — до 25 лет.

Климатические условия и монтаж

Разъём РП10-30 Л-О относится к климатическому исполнению УХЛ и предназначен для умеренного и холодного климата. Типовой рабочий диапазон температур составляет примерно от минус 60 до плюс 125 градусов Цельсия. Допустима относительная влажность до 98 процентов при температуре плюс 35 градусов Цельсия.

Габаритные размеры изолятора обычно составляют около 87 на 21 на 27,5 мм (длина, ширина, высота). Розетка рассчитана на монтаж путём врезки или крепления в корпусе с последующим паянием проводов к контактам. Приемка изделия — «1», год выпуска — 2009.
