РП10-30 Л РОЗЕТКИ 88г «1»

Цена:

975 ₽

В наличии: 201 шт.

Технические характеристики

РП10-30 Л розетка

РП10-30 Л — это низкочастотный прямоугольный электрический соединитель в виде розетки, предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов.

Описание

Он относится к серии РП10 общего назначения с ручным сочленением-расчленением. Индекс "Л" обозначает наличие ловителей (направляющих штырей или втулок) для надежной фиксации. Розетка имеет 30 контактов, расположенных в 3 ряда, с шагом контактов в ряду 6,4 мм и между рядами 5,5 мм.

Технические характеристики

Максимальное рабочее напряжение достигает 1500 В, а рабочий ток на контакт — до 15 А при равномерной нагрузке. Сопротивление контактов не превышает 4 мОм, сопротивление изоляции — не менее 10 000 МОм, электрическая прочность изоляции — от 2700 до 3800 В. Покрытие контактов — серебро, материал изолятора часто карболит, габариты составляют 87×21×27,5 мм.

Условия эксплуатации

Разъем выдерживает температуры от -60 до +125 °C, относительную влажность до 98% при +35 °C, вибрацию (1–2500 Гц, до 180 м/с²) и удары до 350 м/с². Ресурс — 500 сочленений-расчленений, наработка на отказ — 12 000 часов, срок хранения — 25 лет. Климатическое исполнение — УХЛ 2.1. xn--80ackudo

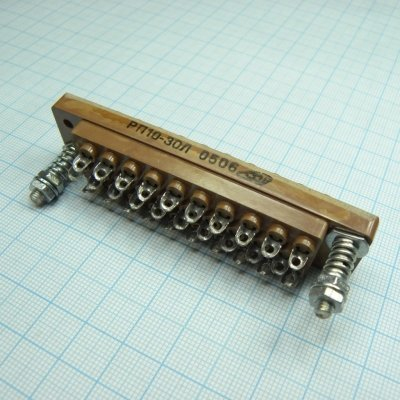

Изображение показывает типичный вид разъема серии РП10 с контактными элементами.

Описание

Назначение и область применения

РП10-30 Л представляет собой низкочастотный прямоугольный электрический соединитель, выполненный в виде розетки. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов. Соединитель относится к серии РП10 общего назначения и рассчитан на ручное сочленение и расчленение, что упрощает эксплуатацию в условиях, где требуется периодическое подключение и отключение оборудования.

Розетка применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленных систем управления и других устройств, где необходима надёжная коммутация электрических сигналов и силовых цепей. Благодаря наличию ловителей, обозначенных индексом «Л», обеспечивается точная ориентация и фиксация ответной вилки при соединении, что исключает повреждение контактов и повышает удобство монтажа.

Технические характеристики

Розетка оснащена 30 контактами, которые расположены в 3 ряда. Шаг контактов в ряду составляет 6,4 мм, а расстояние между рядами — 5,5 мм. Такая компоновка обеспечивает компактные габариты при достаточной плотности соединений. Покрытие контактов выполнено из серебра, что способствует стабильному электрическому контакту и снижению переходного сопротивления.

Электрические параметры

Максимальное рабочее напряжение — 1500 В;
Рабочий ток на контакт — до 15 А при равномерной нагрузке;
Сопротивление контактов — не более 4 мОм;
Сопротивление изоляции — не менее 10 000 МОм;
Электрическая прочность изоляции — от 2700 до 3800 В.

Конструктивные параметры

Материал изолятора — часто карболит;
Габаритные размеры — 87×21×27,5 мм;
Количество контактов — 30;
Расположение контактов — 3 ряда;
Климатическое исполнение — УХЛ 2.1.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в широком диапазоне температур от минус 60 до плюс 125 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Конструкция устойчива к вибрационным нагрузкам в диапазоне частот от 1 до 2500 Гц с ускорением до 180 метров на секунду в квадрате, а также к ударным воздействиям с ускорением до 350 метров на секунду в квадрате.

Ресурс соединителя составляет 500 сочленений-расчленений. Наработка на отказ достигает 12 000 часов. Срок хранения изделия — 25 лет. Приёмка изделия соответствует обозначению «1», год выпуска — 88. Артикул товара — 40643. Категория — РП10.
