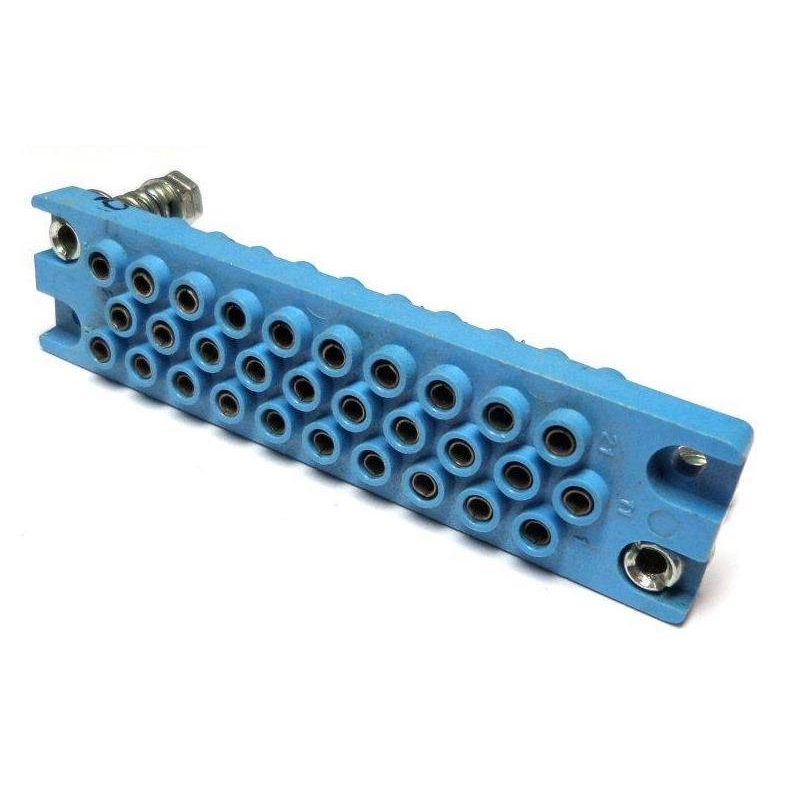

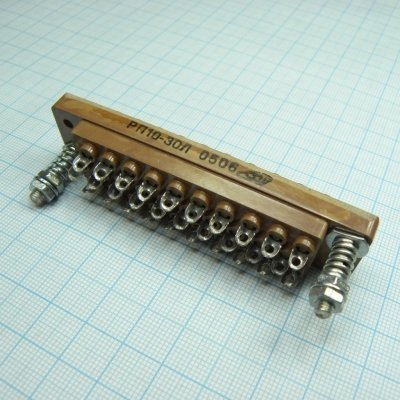

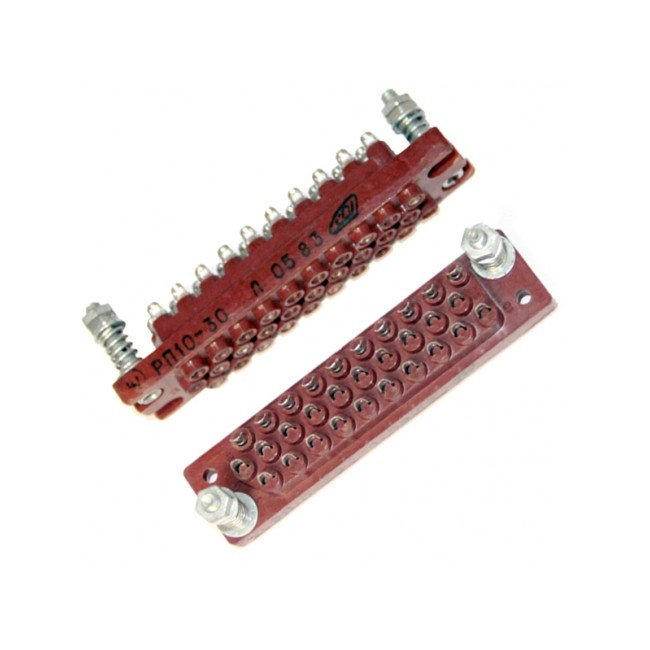

РП10-30 Л РОЗЕТКИ 91-94г

Цена:

1050 ₽

В наличии: 24 шт.

Технические характеристики

РП10-30 Л розетка

РП10-30 Л — это низкочастотный прямоугольный электрический соединитель в виде розетки, предназначенный для внутреннего монтажа в промышленных и технических системах. Он имеет 30 контактов, выполнен из карболита с покрытием контактов серебром, и используется для надежного соединения в цепях постоянного, переменного или импульсного тока.

Основные характеристики

Максимальное рабочее напряжение: 1500 В.
Рабочий ток на контакт: до 15 А.
Сопротивление контактов: не более 4 мОм.
Диапазон рабочих температур: от -60 до +125 °C.

Конструкция

Розетка оснащена ловителями (втулкой) для фиксации, без дополнительного замка и кожуха. Габариты изолятора: 87 × 21 × 12,1 мм, шаг между рядами контактов — 5,5 мм, шаг в ряду — 6,4 мм. Монтаж осуществляется пайкой с объемным креплением, диаметр установочных отверстий — 3,2 мм. xn--80ackudo

Применение

Соединители серии РП10, включая РП10-30 Л, применяются в электрооборудовании, где требуется прочность и долговечность, например, в железнодорожной или тяжелой промышленности. Ресурс — 500 сочленений-расчленений, наработка на отказ — не менее 12000 часов.

Описание

Назначение

РП10-30 Л — это низкочастотный прямоугольный электрический соединитель, выполненный в виде розетки. Изделие предназначено для внутреннего монтажа в промышленных и технических системах. Артикул — 40642, категория — РП10. Соединитель рассчитан на коммутацию цепей постоянного, переменного и импульсного тока.

Розетка имеет 30 контактов и применяется в составе разъемных соединений, где требуется стабильный электрический контакт при механических нагрузках и перепадах температуры. Конструкция рассчитана на внутреннее размещение в корпусах оборудования.

Конструкция

Изолятор розетки выполнен из карболита, контакты имеют серебряное покрытие. Такое сочетание материалов обеспечивает низкое переходное сопротивление и устойчивость к окислению контактных поверхностей. Розетка оснащена ловителями в виде втулки для фиксации при сочленении. Дополнительный замок и кожух в конструкции не предусмотрены.

Габариты изолятора: 87 на 21 на 12,1 мм. Шаг между рядами контактов составляет 5,5 мм, шаг в ряду — 6,4 мм. Крепление выполняется пайкой с объемным креплением. Диаметр установочных отверстий — 3,2 мм.

Электрические параметры

Соединитель рассчитан на работу при напряжении до 1500 В. Рабочий ток на контакт может достигать 15 А. Сопротивление контактов не превышает 4 мОм. Эти значения позволяют использовать розетку в силовых и сигнальных цепях промышленного оборудования.

Эксплуатационные характеристики

Количество контактов: 30.
Максимальное рабочее напряжение: 1500 В.
Рабочий ток на контакт: до 15 А.
Сопротивление контактов: не более 4 мОм.
Диапазон рабочих температур: от -60 до +125 °C.
Ресурс: 500 сочленений-расчленений.
Наработка на отказ: не менее 12000 часов.

Применение и монтаж

Изделие применяется в электрооборудовании железнодорожной и тяжелой промышленности. Оно подходит для внутреннего монтажа в устройствах, где необходимо разъемное соединение с механической прочностью и длительным сроком службы.

Монтаж выполняется пайкой. Объемное крепление позволяет зафиксировать розетку на плате или панели через установочные отверстия диаметром 3,2 мм. Перед установкой необходимо учитывать габариты изолятора и шаг расположения контактов для корректного совмещения с ответной частью соединителя.

Соединитель выдерживает 500 сочленений-расчленений. Наработка на отказ составляет не менее 12000 часов. Это подтверждает расчетную надежность изделия при соблюдении заявленных электрических режимов и условий монтажа.
