Назначение и область применения

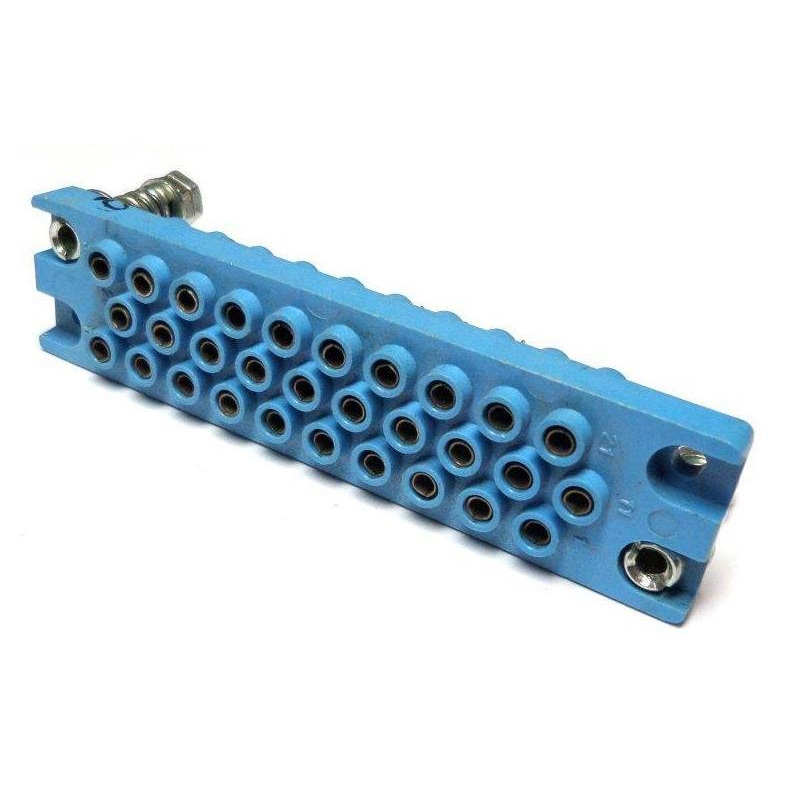

РП10-30 З-П-О — это низкочастотная прямоугольная розетка внутреннего монтажа с 30 контактами, применяемая для соединения электрических цепей в промышленной аппаратуре и другом электрооборудовании. Изделие рассчитано на панельное и приборное применение, где важны компактность, надёжность соединения и устойчивость к внешним воздействиям.

Разъём предназначен для работы в ответственных электрических цепях, а не для бытового использования. Конструкция позволяет подключать провода пайкой, что обеспечивает стабильный контакт при длительной эксплуатации в составе промышленных устройств, измерительных приборов и блоков управления.

Расшифровка обозначения

• РП10 — серия прямоугольных низкочастотных соединителей общего назначения;
• 30 — количество контактов;
• З — вариант исполнения серии РП10; в источниках по этой линейке встречается обозначение РП10-30 «З»;
• П — изолятор из термопластичного материала;
• О — покрытие контактов олово-висмут; без этой буквы указывается серебро.

Основные характеристики

• Тип: соединитель низкочастотный, прямоугольный, внутреннего монтажа;
• Количество контактов: 30;
• Рабочий ток: до 15 А;
• Рабочее напряжение: до 1500–1550 В, в зависимости от источника и исполнения;
• Сопротивление контактов: не более 4 мОм;
• Сопротивление изоляции: не менее 10000 МОм;
• Шаг между контактами: 6,4 мм;
• Шаг между рядами: 5,5 мм.

Конструкция и монтаж

Розетка рассчитана на внутренний монтаж и подключение проводов пайкой. У ряда исполнений указаны шаг между контактами 6,4 мм и шаг между рядами 5,5 мм. Такая геометрия делает разъём удобным для установки в корпуса приборов, на панели и в другие места, где требуется плотная компоновка соединений.

Изолятор выполнен из термопластичного материала, что обеспечивает механическую прочность и стабильность формы при монтаже и эксплуатации. Контакты с покрытием олово-висмут рассчитаны на надёжное электрическое соединение в условиях промышленной среды.

Условия эксплуатации

Для серии РП10 указываются климатические исполнения УХЛ и В, а также работа в широком диапазоне температур, примерно от минус 60 до плюс 85 градусов Цельсия. При отдельных условиях допускается расширенный диапазон до плюс 125 градусов Цельсия.

Изделие обладает стойкостью к вибрации, ударам и пониженному атмосферному давлению, что подтверждает его промышленное назначение и возможность применения в сложных условиях эксплуатации.

Кратко об изделии

РП10-30 З-П-О — это 30-контактная промышленная розетка серии РП10, с термопластичным изолятором и олово-висмутовым покрытием контактов, рассчитанная на внутренний монтаж и высоковольтные цепи. Артикул изделия — 40640.
