Назначение и область применения

Разъём-вилка РП10‑30 ЛУ‑П‑О с кожухом представляет собой низкочастотный прямоугольный соединитель ручного сочленения, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Устройство рассчитано на рабочее напряжение до 1550 В и ток до 15 А на контакт, что позволяет использовать его в силовых и сигнальных линиях средней мощности.

Соединитель применяется в промышленной аппаратуре, радиоэлектронных устройствах, контрольно-измерительном оборудовании, системах управления, а также в электронике подвижного состава. Вилка востребована в условиях, где требуется надёжное многоконтактное соединение с повышенной стойкостью к вибрационным и ударным нагрузкам, значительным перепадам температур и высокой влажности.

Расшифровка обозначения

Маркировка РП10‑30 ЛУ‑П‑О содержит информацию о конструкции и исполнении изделия:

• РП — соединитель ручного сочленения (расчленения), низкочастотный, прямоугольный, общего назначения;
• 10 — порядковый номер разработки типоразмера;
• 30 — количество контактов — 30 штук;
• ЛУ — тип кожуха: литера «Л» указывает на наличие ловителей (направляющих штырей и втулок), литера «У» — на угловой выход кабеля (жгута);
• П‑О — дополнительный индекс исполнения: «П» указывает на корпус с прямым выходом кабеля, «О» — исполнение для внутреннего монтажа и нормальных габаритов.

Конструктивные особенности

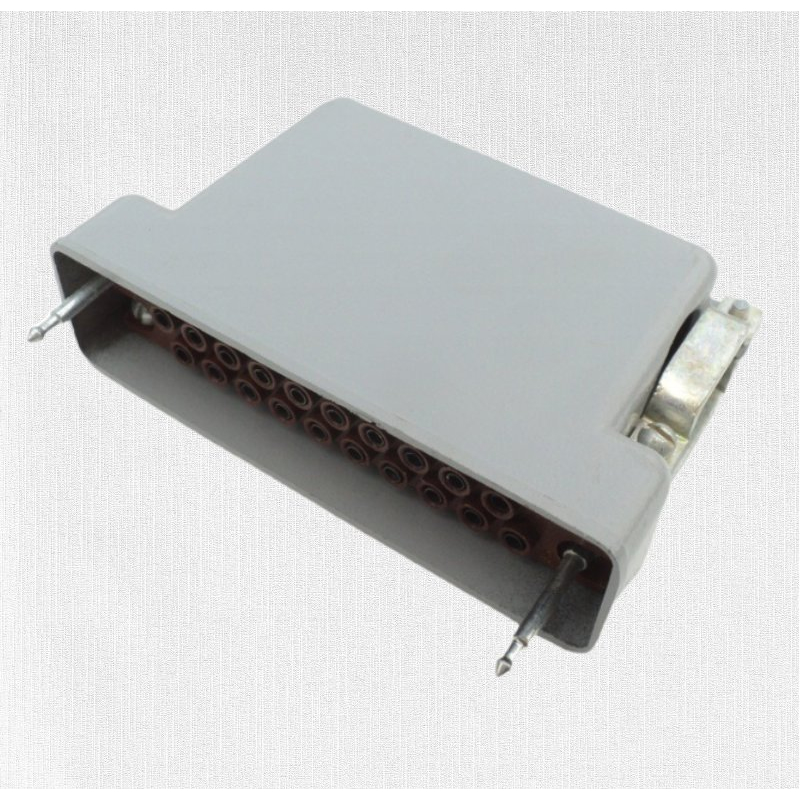

Вилка изготавливается в металлическом литом или пластмассовом кожухе с угловым либо прямым выходом кабеля. Для надёжного сочленения с ответной розеткой предусмотрен фиксирующий замок, исключающий самопроизвольное расчленение при вибрациях и механических воздействиях.

Контактные элементы выполняются с покрытием серебром либо сплавом олово‑висмут, что обеспечивает низкое переходное сопротивление — до 4 мОм — и стабильность электрических характеристик в течение всего срока службы. Наличие ловителей и плавающих контактов упрощает процесс сочленения и расчленения, компенсирует возможные неточности монтажа и повышает механическую надёжность соединения.

Эксплуатационные характеристики

Изделие соответствует климатическому исполнению УХЛ по ГОСТ 15150‑69. Диапазон рабочих температур окружающей среды составляет от −60 до +85 °C, при этом контакты допускают перегрев до +125 °C. Соединитель сохраняет работоспособность при относительной влажности до 98 процентов при температуре 35 °C.

Стойкость к механическим нагрузкам подтверждена следующими показателями:

• устойчивость к вибрациям — до 180 м/с²;
• устойчивость к многократным ударам — до 350 м/с²;
• сопротивление изоляции — не менее 10 000 МОм;
• минимальная наработка — от 10 000 до 12 000 часов;
• количество циклов сочленения‑расчленения — не менее 500;
• срок сохраняемости — до 25 лет.

Применение в аппаратуре

РП10‑30 ЛУ‑П‑О используется в составе промышленного оборудования, радио- и контрольно-измерительной аппаратуры, систем управления технологическими процессами, а также в бортовой электронике транспортных средств. Соединитель обеспечивает стабильную передачу сигналов и питания при жёстких требованиях к температуре, влажности, вибрациям и ударам.

Артикул изделия — 40651. Категория — РП10. Год выпуска конструкторской документации — 96. Производитель не указан. Данные о комплектации, гарантийных обязательствах, стране производства и сертификатах в исходных сведениях отсутствуют, поэтому указать их не представляется возможным.
