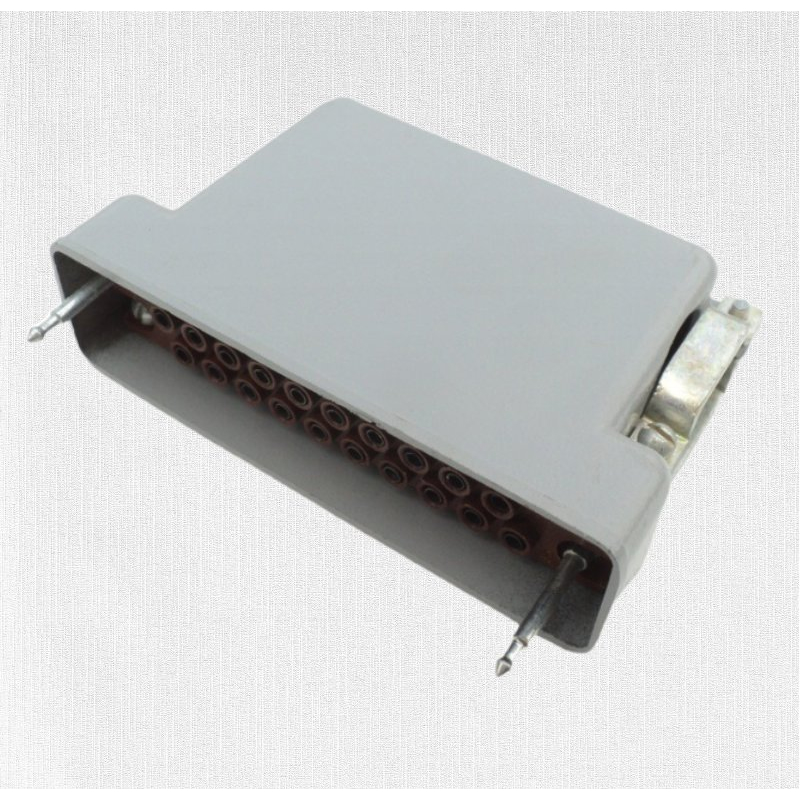

РП10-30 ЛУ-О ВИЛКИ с кожухом 91г «1»

Цена:

1800 ₽

В наличии: 30 шт.

Технические характеристики

РП10-30 ЛУ-О вилка с кожухом

РП10-30 ЛУ-О — это вилка прямоугольного низкочастотного соединителя общего назначения для электрических цепей.

Описание

Она предназначена для ручного сочленения и расчленения, имеет внутренний монтаж и используется в электро-, радио- и контрольно-измерительных приборах. Вилка оснащена металлическим или пластмассовым кожухом с угловым выходом кабеля, ловителями (направляющими штырями и втулками) и фиксирующим замком.

Конструкция включает плавающие контакты для надежного соединения и покрытие контактов олово-висмутом.

Характеристики

Количество контактов: 30.
Максимальный рабочий ток: 15 А, напряжение: до 1550 В (переменный ток частотой до 3 МГц, постоянный и импульсный).
Рабочая температура: от -60 до +85 °C (с учетом перегрева контактов — до +125 °C).
Климатическое исполнение: УХЛ (или всеклиматическое), влажность до 98% при +35 °C, пониженное давление до 1×10⁻¹² мм рт. ст.

Надежность

Выдерживает синусоидальную вибрацию 1–2500 Гц с ускорением до 180 м/с² (18 g) и механические удары до 350 м/с² (35 g). Минимальная наработка — 12 000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 25 лет.

Структура обозначения

РП — прямоугольный низкочастотный; 10 — номер разработки; 30 — контакты; ЛУ — ловители и угловой кожух; О — олово-висмут; без буквы после — УХЛ. Технические условия: бР0.364.025 ТУ или ГЕ0.364.004 ТУ.

Описание

Назначение

Вилка РП10-30 ЛУ-О с кожухом «1» (артикул 40649) относится к прямоугольным низкочастотным соединителям общего назначения для электрических цепей. Изделие предназначено для ручного сочленения и расчленения, имеет внутренний монтаж и используется в электро-, радио- и контрольно-измерительных приборах.

Конструкция и особенности исполнения

Вилка оснащена кожухом «1» с угловым выходом кабеля. Кожух выполняется металлическим или пластмассовым, снабжён ловителями в виде направляющих штырей и втулок и фиксирующим замком. Такое исполнение обеспечивает правильное взаимное положение ответных частей при сочленении и надёжную фиксацию соединения.

В конструкции используются плавающие контакты, которые компенсируют возможные смещения и обеспечивают стабильный электрический контакт. Контакты имеют покрытие олово-висмут. Количество контактов — 30.

Приёмка изделия — «1», год по каталогу — 91.

Структура обозначения

Условное обозначение РП10-30 ЛУ-О расшифровывается так:

РП — прямоугольный низкочастотный;
10 — номер разработки;
30 — количество контактов;
ЛУ — ловители и угловой кожух;
О — покрытие контактов олово-висмут;
отсутствие буквы после обозначения покрытия соответствует климатическому исполнению УХЛ.

Электрические характеристики

Соединитель рассчитан на максимальный рабочий ток 15 А. Рабочее напряжение — до 1550 В. Вилка применяется в цепях переменного тока частотой до 3 МГц, в цепях постоянного тока и в импульсных цепях.

Климатические условия эксплуатации

Рабочая температура — от минус 60 до плюс 85 градусов Цельсия. С учётом перегрева контактов допускается температура до плюс 125 градусов Цельсия. Климатическое исполнение — УХЛ или всеклиматическое. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Допустимое пониженное давление — до 1×10⁻¹² мм рт. ст.

Механическая стойкость и надёжность

Вилка выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 2500 Гц с ускорением до 180 метров в секунду в квадрате (18 g) и механических ударов с ускорением до 350 метров в секунду в квадрате (35 g).

Минимальная наработка — 12 000 часов.
Количество сочленений-расчленений — 500.
Срок сохраняемости — 25 лет.

Нормативная документация

Изделие выпускается по техническим условиям бР0.364.025 ТУ или ГЕ0.364.004 ТУ.
